VORSICHT!
Sicherheitsvorkehrungen treffen.
Aufgrund von vorhandener DC-Spannung - Sicherheitsvorschriften beachten!
WARNUNG!
DC-Trenner des Wechselrichters auf Stufe 0 stellen und den Wechselrichter in die
Wandhalterung einsetzen.
Durch das Einsetzen des Wechselrichters liegt nun Spannung im Wechselrichter an
1 Messeinrichtung
2 Wechselrichter
9 Messleitung

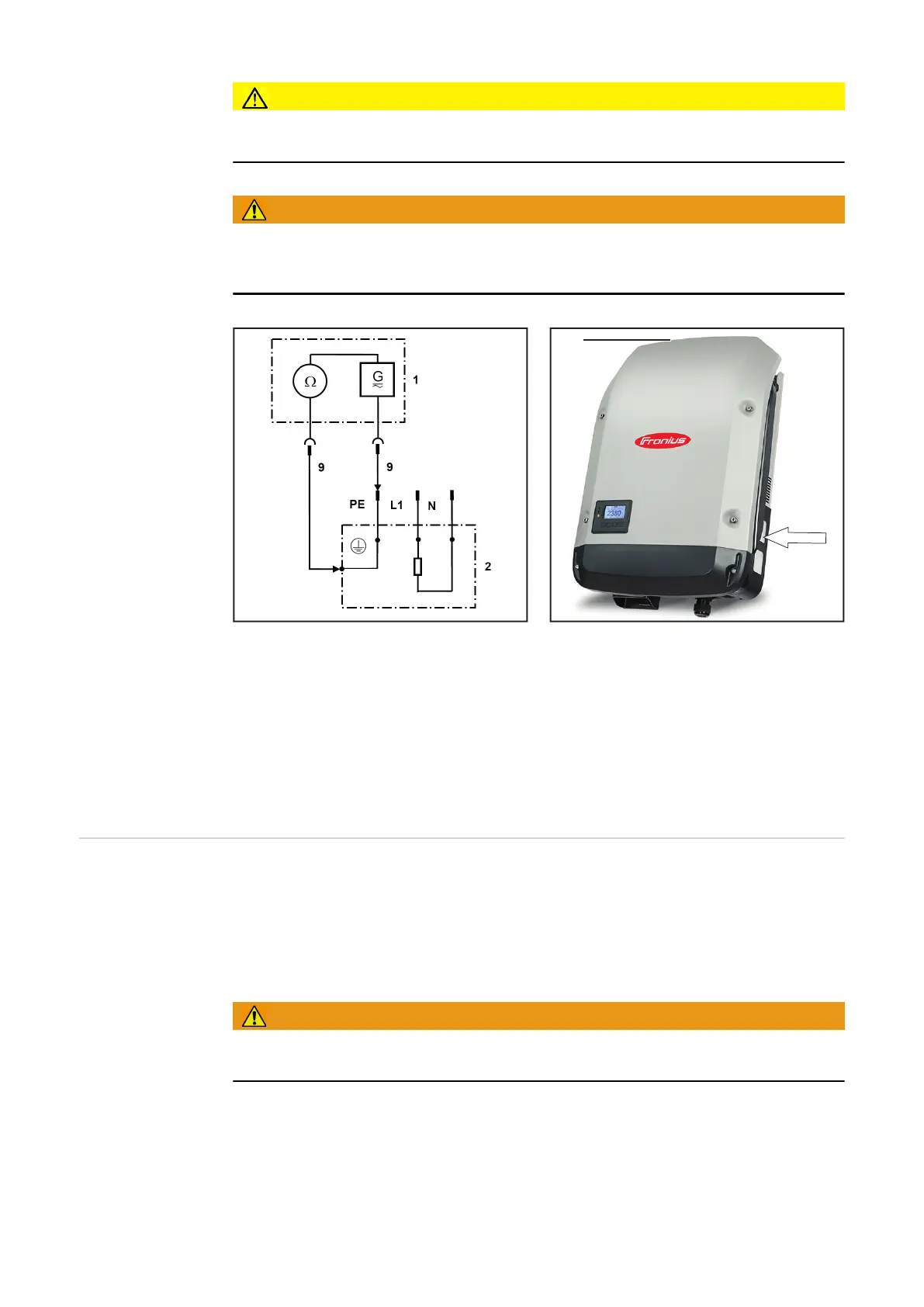

Beispiel: Messung des Schutzleiter-Widerstandes
(A) - Freistellung am Leistungsteil-Deckel
- Gegeben falls muss an der Wandhalterung leicht ge-
kratzt werden um die Eloxal- oder Pulverschicht zu
durchdringen
- Der Widerstand darf 0,3 nicht überschreiten *)
*) Diese Anforderungen betreffen die DIN VDE 0701-0702 sowie die ÖVE/ÖNORM
E8701-1. Beachten Sie zudem auch die Anforderungen und Normen Ihres Landes!
Schutzleiter-
Strom
Vorbereitende Tätigkeiten
- Messung nur nach bestandener Schutzleiter-Widerstands-Prüfung durchführen
- Direktes Verfahren: Gerät muss gegenüber Erde isoliert sein. Es dürfen keine zusätz-
lichen Verbindungen zum Erdpotential bestehen (z.B. Datenleitungen, Montage...)
- Leitfähige Gegenstände aus dem Gehäuse entfernen
- Fehlende Gehäuseteile montieren.
WARNUNG!
Ein elektrischer Schlag kann tödlich sein.
Während der Messung liegen Spannungen am Wechselrichter an.
Nachdem der Wechselrichter angeschlossen wurde, diesen wieder in Betrieb nehmen. Für
die Messung muss der Wechselrichter einspeisen, da es sonst zu einem falschen Messer-
gebnis kommt.
Es dürfen nur die Ableitströme herangezogen werden, die bei Netzfrequenz auftreten (50
- 60 Hz Funktion der Stromzange). Hochfrequente Ableitströme verfälschen das Messer-
gebnis *).
(A)
