57
DE
*) Diese Anforderungen betreffen die DIN VDE 0701-0702 sowie die ÖVE/ÖNORM
E8701-1. Beachten Sie zudem auch die Anforderungen und Normen Ihres Landes!
Für die Messung des Schutzleiter-Stromes können zwei Verfahren angewendet werden:
- Direktes Verfahren: Gerät muss isoliert aufgebaut werden und darf keinen Bezug zu
einem anderen Erdpotential aufweisen
- Differenzstrom-Verfahren
Die Messung kann am Wechselrichter (Schleife außerhalb vom Gerät) oder im Verteiler
durchgeführt werden. Bei der Messung im Verteiler darauf achten, dass sich keine strom-
durchflossenen Leiter in unmittelbarer Nähe befinden oder keine anderen Verbraucher am
selben Stromkreis hängen.

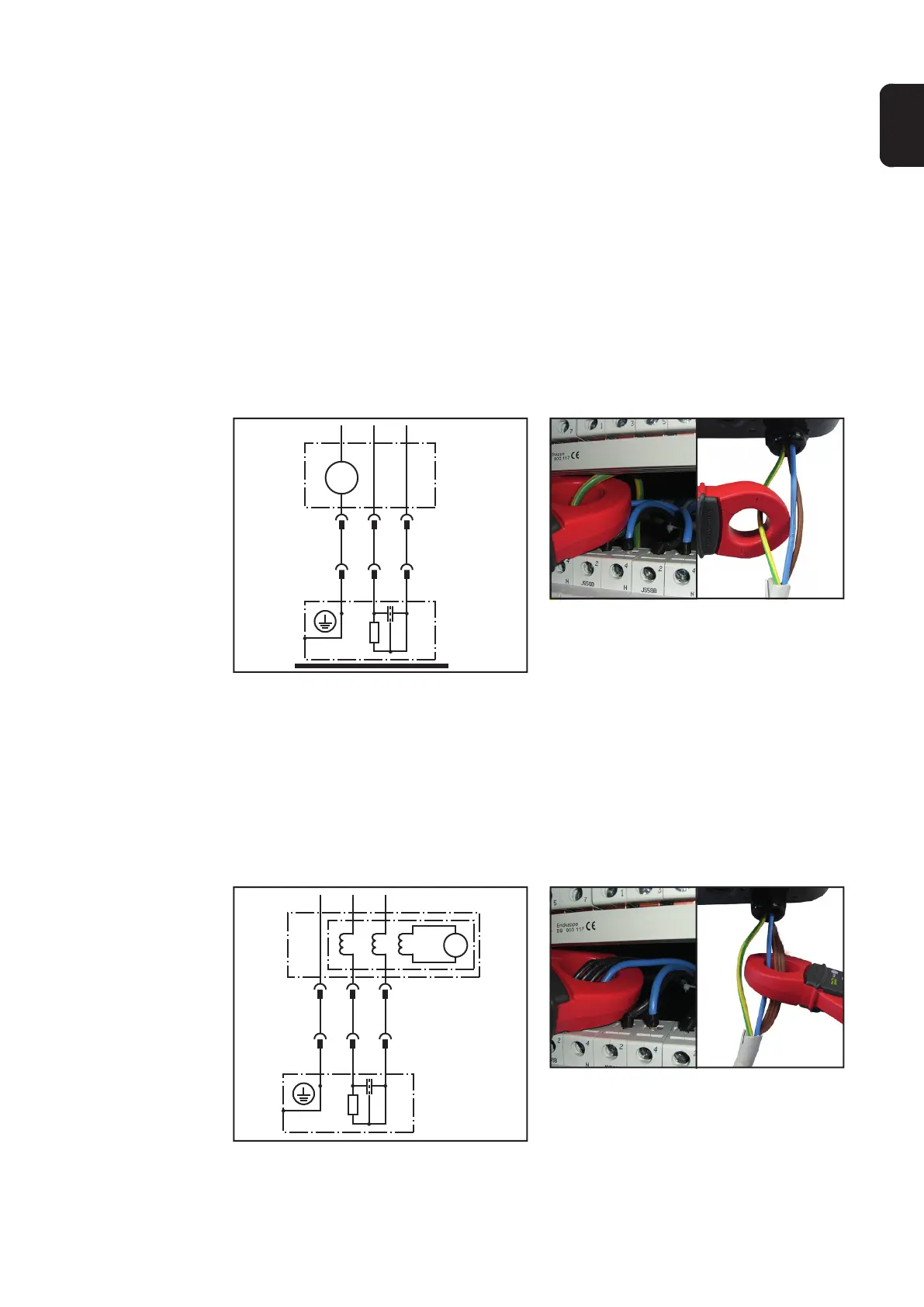

Direktes Verfahren - Messung des Schutzleiter-Stroms mit Stromzange über PE-Leiter
1 Messeinrichtung
2 Wechselrichter
8 Isolierte Aufstellung des Prüflings
9 Messleitung
Beispiele für die Messung des Schutzleiter-Stroms
Differenzstrom-Verfahren - Messung des Schutzleiter-Stroms mit Stromzange über N-
und L-Leiter
Wie bei einem FI-Schalter werden über einen Wandler die Ströme zwischen den Außen-
leiter (L) und dem Neutralleiter (N) verglichen. Die Differenz wird angezeigt.
1 Messeinrichtung
2 Wechselrichter
9 Messleitung
Beispiele für die Messung des Schutzleiter-Stroms
PE
mA
L1
1
2
999
N
PE L1 N
8
PE L1
1
2
999
N
PE L1 N
mA
