44
HINWEIS!
Im gekennzeichnetem Bereich darf nicht
aufgedrückt werden ==> Führt zu Be-
schädigung des PCM-Materials

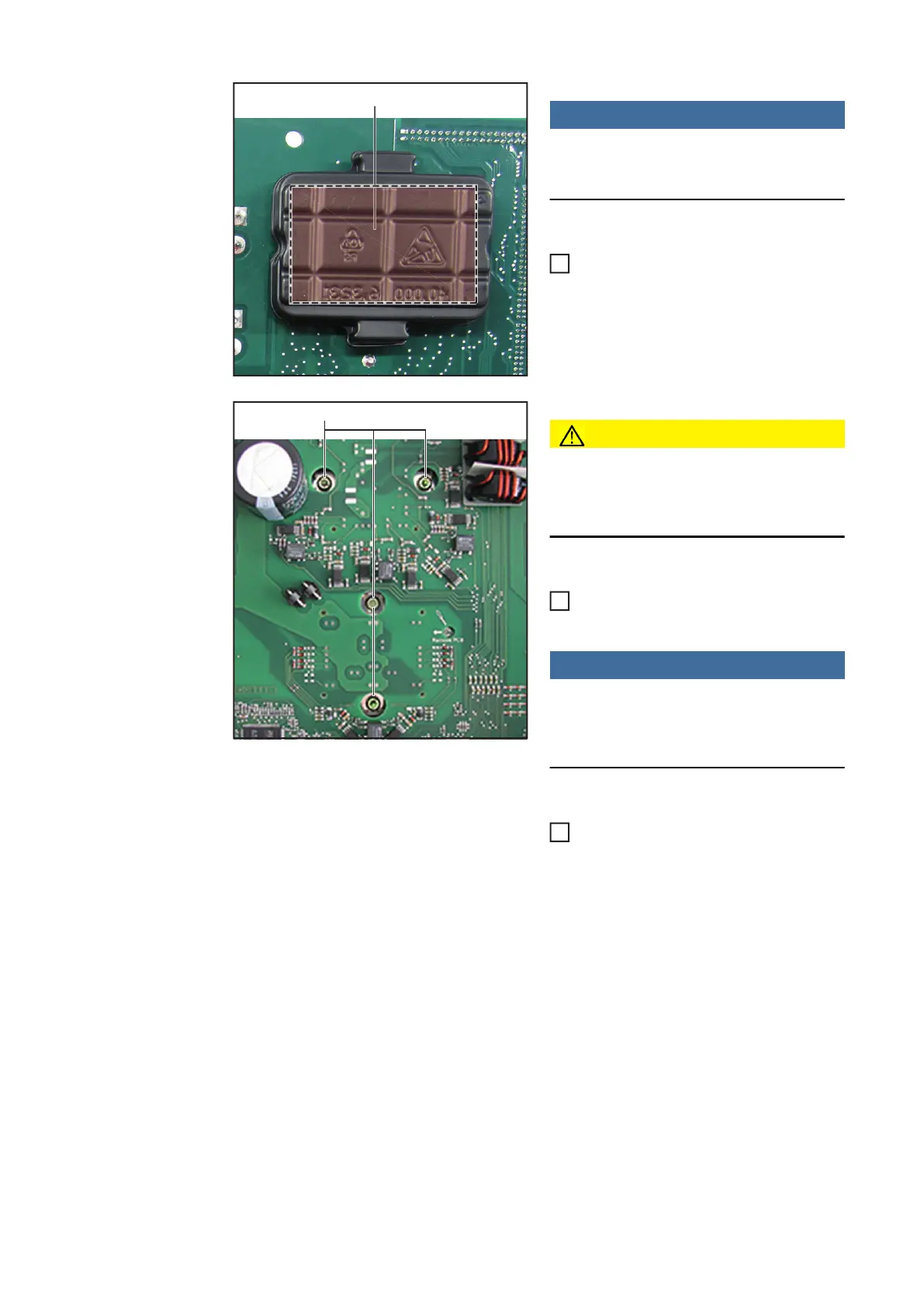

2 Stk. Blisterverpackung (10) an den
Laschen vom neuen SymoPS lösen
und am defekten SymoPS aufsetzen
VORSICHT!
PCM-Paste darf beim Einsetzen des Sy-
moPS nicht beschädigt oder entfernt
werden
Neues SymoPS einsetzen und positio-
nieren
HINWEIS!
Um mechanische Spannungen an den
Modulen zu vermeiden, die Reihenfolge
der Drehmomente enhalten
Module vom SymoPS mit 4 Stk.
Schraube 4x9 TX20 (8) montieren.
Reihenfolge der Drehmomente beach-
ten um mechanische Spannungen zu
vermeiden
Zuerst alle 4 Schrauben mit [0,5 Nm]
anziehen und danach mit [2,0 Nm]
festziehen
(10)
1
(6)
2
3
