Instructions d’installation pour set de montage
deuxième douille de masse arrière
Composants Das Einbauset Zweite Massebuchse hinten (4,100,361) besteht aus folgenden
Bauteilen:.
(1)(9)
(8)
(7)
(6)(5)
(4)
(3)
(2)

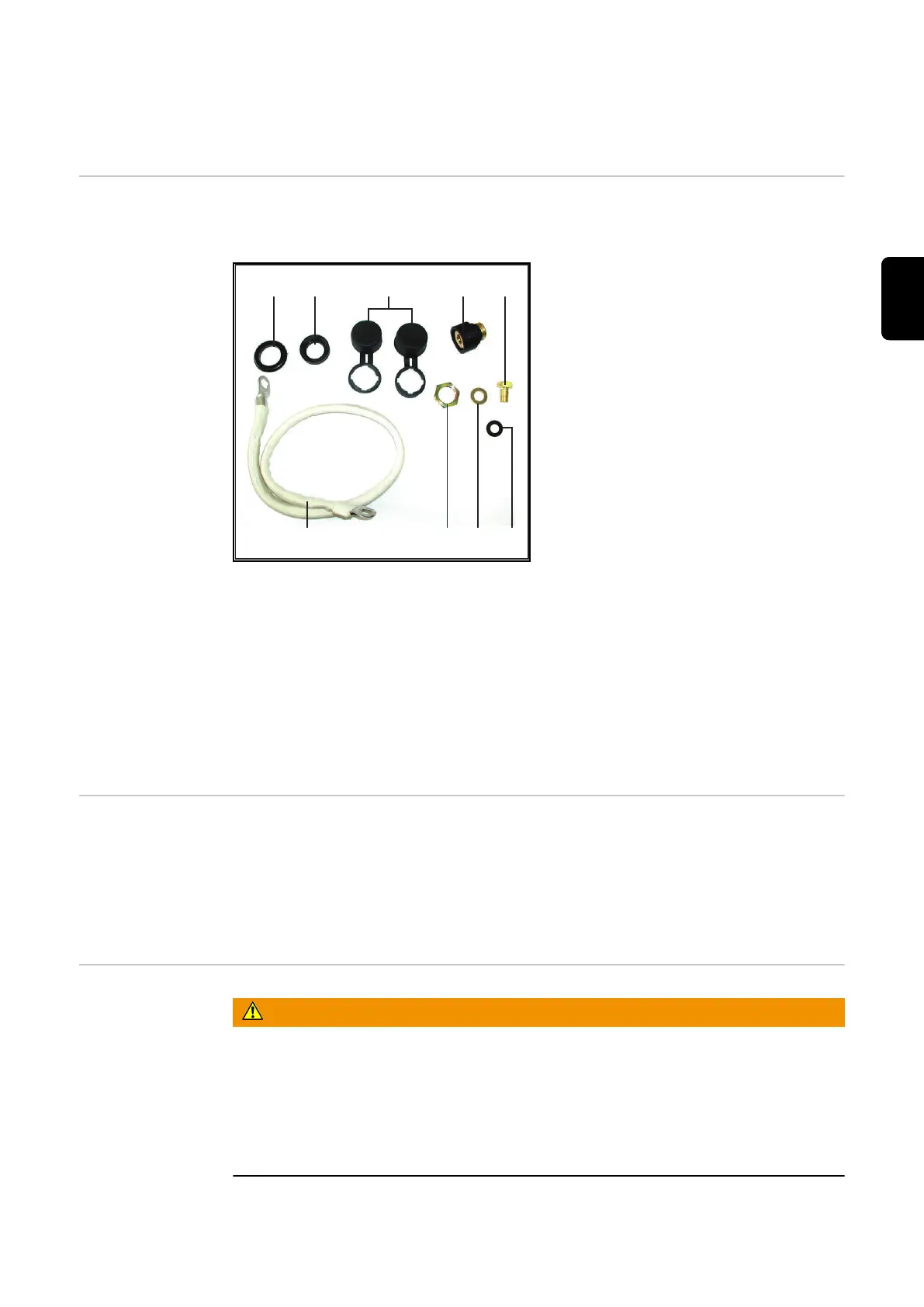

Set de montage deuxième douille de masse ar-
rière
(1) 1 x douille de courant EB 70
mm²
34,0001,0929
(2) 1 x disque d’isolation
42,0300,1109
(3) 1 x écrou plat M24 x 1,5, SW32
42,04000,0039
(4) 1 x boulon à six pans M12 x 20
42,0401,0206
(5) 1 x rondelle A13
42,0399,0183
(6) 1 x rondelle belleville
42,1500,0143
(7) 1 x traversée en caoutchouc
42,0402,0039
(8) 1 x câble
43,0004,2266
(9) 2 x capuchons de recouvrement
douille de courant WIG,
42,0405,0305
(10) 1 x Instructions d’installation
(sans illustration)
42,0410,0864
Outillage requis
-
Tournevis TX25
-
Clé à fourche de 19
-
Clé à fourche de 32
-
Clé dynamométrique (cliquet inverseur)
-
Garniture de clé à douille de 19
-
Garniture de clé à douille de 32
Sécurité
AVERTISSEMENT!
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
▶
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié.
▶
Ce document doit être lu et compris dans son intégralité.
▶
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.
