Fronius TPS 4000 - Page 15

(b)
(7)

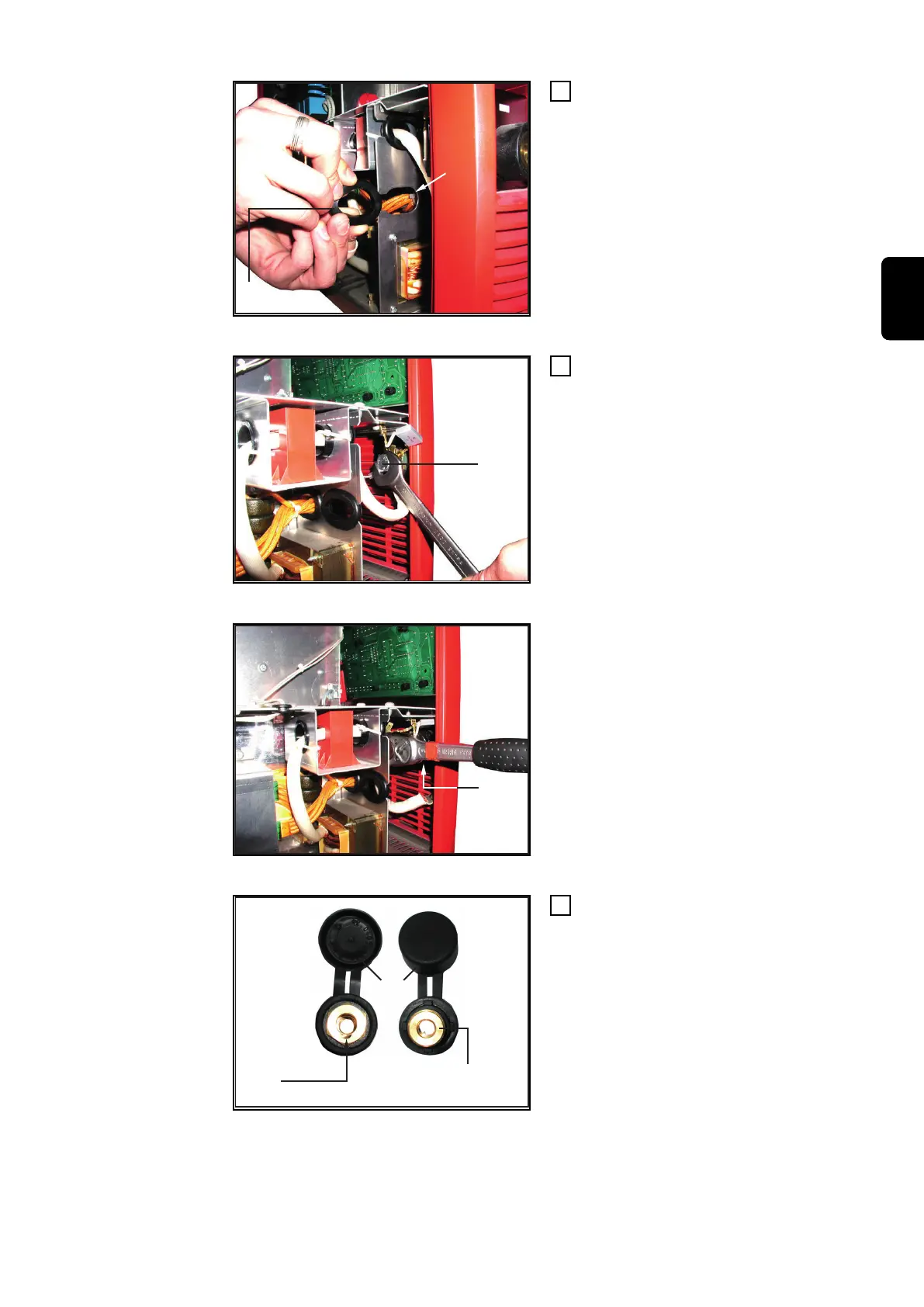

Mettre en place la traversée en caoutchouc
3
Placer la traversée en caoutchouc
(7) dans la cavité (b)
(c)
Retirer le boulon à six pans creux de 19
4
Retirer la douille de courant (-)
avant :
-
Desserrer le boulon à six pans
creux avec la clé à fourche de
19
-
Retirer le boulon
A retirer avec le boulon :
-
rondelle belleville
-
étoile de douille
-
câble de courant existant
(d)
Retirer l’écrou à six pans de 32
-
Desserrer l’écrou à six pans (d)
avec le cliquet inverseur (c ) et la
garniture de clé à douille de 32
mm
-
Retirer l’écrou à six pans
-
Retirer la disque d’isolation
-
Retirer la douille de courant (-)
avant par le devant
(9)
WKFLVQDNF¾5WKFLVQDUHGUR9
6WURPEXFKVH
(e)
Montage des capuchons de recouvrement des
douilles de courant
5
Montage des capuchons de recou-
vrement (9) des douilles de cou-
rant :
a)
sur la douille de courant (-)
avant démontée
b)
sur la douille de courant com-
prise dans le set de montage
La cavité (e) doit être dirigée vers le
bas.
15
FR
