(9)
(e)

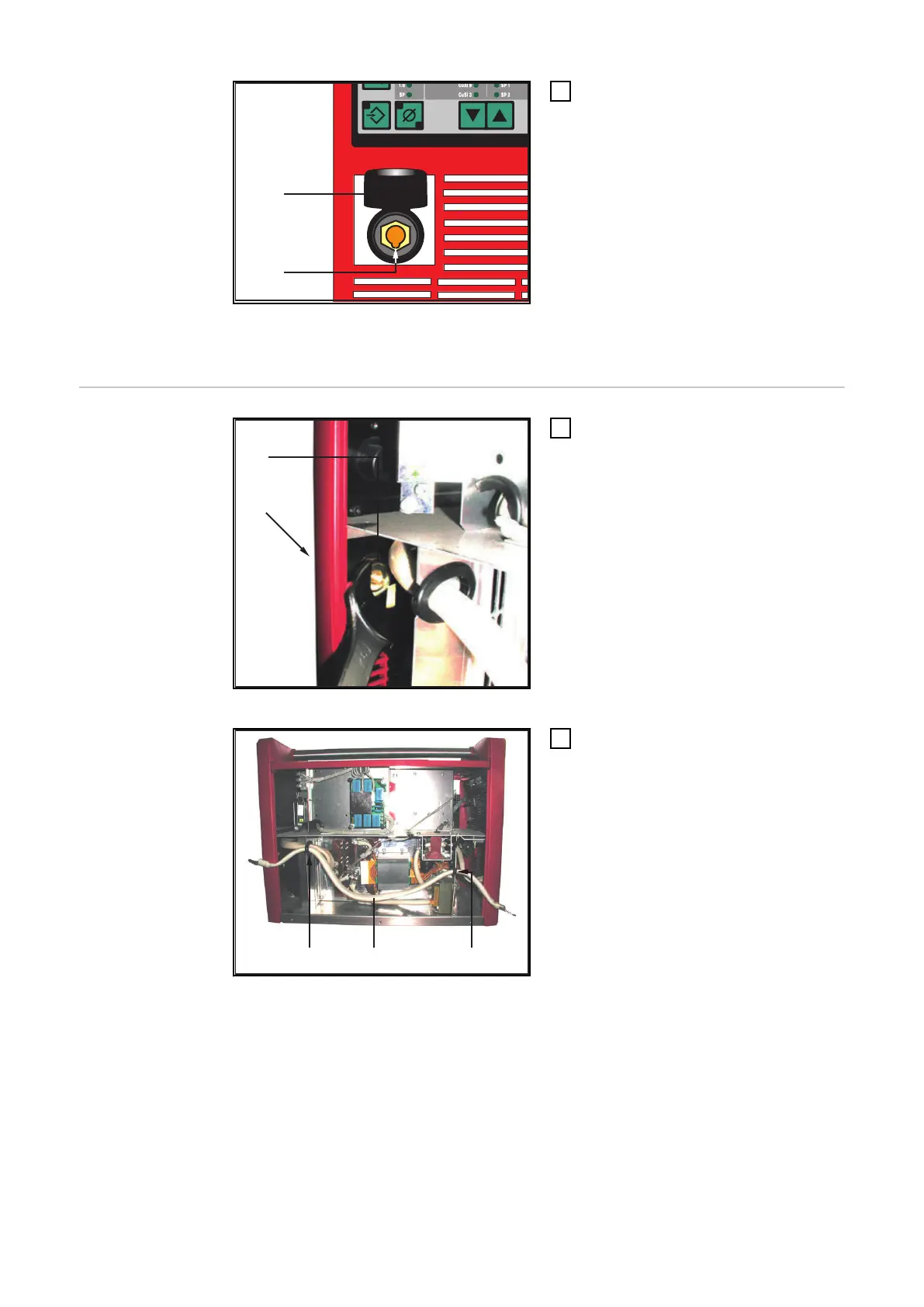

Remonter la douille de courant avant
6
Monter la douille de courant (-)
avant avec le capuchon :
-
Insérer la douille de courant (-)
avant de l’extérieur vers
l’intérieur
-
Insérer la disque d’isolation
-
Visser l’écrou à six pans
-
Serrer le boulon à six pans
creux avec le clé dynamométri-
que de 32 mm
-
Couple de serrage 35 Nm
IMPORTANT! La cavité (e) de la douille
de courant doit être dirigée vers le bas.
Montage de la
deuxième douille
de masse arrière
(1+9)
(3)
Montage de la deuxième douille de masse
1
Monter la douille de courant ar-
rière (1) avec le capuchon (9):
-
Insérer la douille de courant
arrière (1) de l’extérieur vers
l’intérieur
-
Insérer la disque d’isolation
-
Visser le boulon à six pans
creux
-
Serrer le boulon à six pans
creux avec la clé dynamométri-
que de 32
-
Couple de serrage 35 Nm
IMPORTANT! La cavité de la douille de
courant doit être dirigée vers le bas.
(g) (f)(8)
Enfiler le câble
2
Enfiler le câble (8) à travers les tra-
versées en caoutchouc (f) et (g)
16
