Fronius TPS 4000 - Page 17

(8)
(k)
(h)
Gehäuse
(2)
(j)
(i)
(1)
(3)

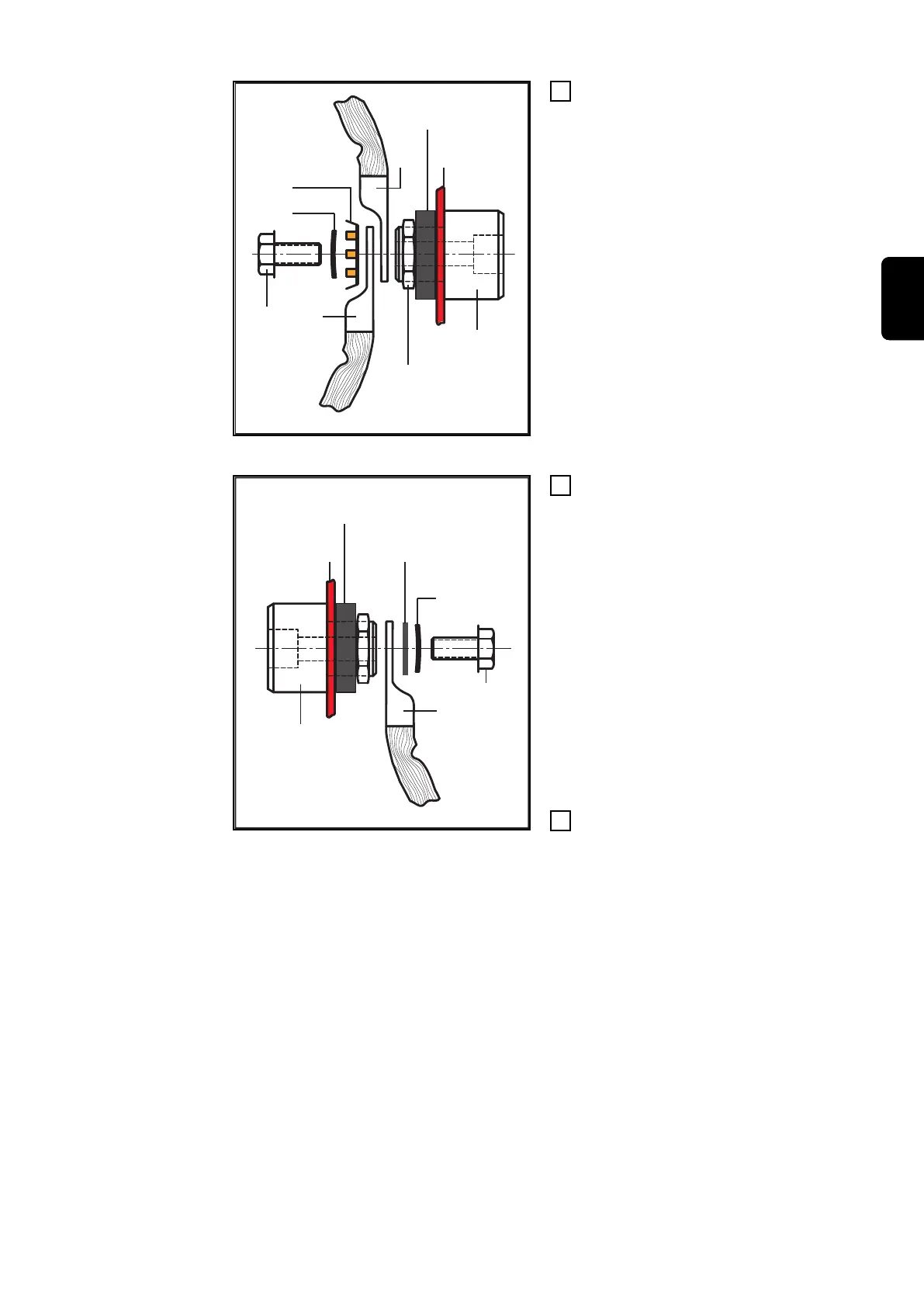

Raccorder le câble à la douille de courant avant
3
Raccorder le câble à la douille de
courant avant (1):
-
Mettre la rondelle Belleville (i)
sur le boulon à six pans creux
(h)
-
Mettre l'étoile de douille sur le
boulon à six pans creux (h)
-
Mettre l’embout du câble (8)
sur le boulon à six pans creux
(h)
-
Mettre l’embout du câble de
courant existant (k) sur le bou-
lon à six pans creux (h)
-
Visser le boulon à six pans
creux (h) dans la douille de
courant
-
Serrer le boulon à six pans (h)
creux avec la clé dynamométri-
que de 19
-
Couple de serrage 15 - 35 Nm
Gehäuse
(5)
(6)
(8)
(1)
(4)
(2)
Raccorder le câble à la douille de courant avant
4
Raccorder le câble à la douille de
courant arrière (1) :
-
Mettre la rondelle Belleville (6)
sur le boulon à six pans creux
(4)
-
Mettre le disque A13 (5) sur le
boulon à six pans creux (4)
-
Mettre l’embout du câble (8)
sur le boulon à six pans creux
(4)
-
Visser le boulon à six pans
creux (4) dans la douille de
courant (1)
-
Serrer le boulon à six pans (4)
creux avec la clé dynamométri-
que de 19 mm
-
Couple de serrage 15 - 35 Nm
5
Monter la partie latérale de gauche
Veiller à ne pas coincer de câbles pen-
dant le montage de la partie latérale
