Spezial-2-Taktbetrieb (Abb.6a)
l Abruf über WIG-Brennertasterwippe
l hauptsächlich zum Heftschweißen verwendet
l in Programmebene "EBENE VOREINSTELLUNGEN ---"
(Kapitel „Arbeiten mit den Programmebenen“), Parameter
WIG, muß die Einstellung für StS auf "ON" stehen
Funktionsablauf:
1. Zurückziehen und Halten der Brennertasterwippe
l Gasvorströmzeit läuft ab
l Lichtbogen zündet mit dem Wert des eingestellten Suchlicht-
bogenstromes I
S
(bei HF - Zünden: HF schaltet nach dem
Zündvorgang selbsttätig ab)
l Schweißstrom steigt ohne Up-Slope auf den Schweißstrom
I
H
an
l LED leuchtet
2. Loslassen der Brennertasterwippe
l Lichtbogen erlischt (ohne Stromabsenkung)
l intern eingestellte Gasnachströmzeit läuft ab
Bei Verwendung des Fußfernreglers TR 52mc schaltet die
Anlage automatisch auf 2-Taktbetrieb um.
DOWN-SLOPE oder Strom-Absenkzeit:
l stufenlos einstellbare Strom-Absenkgeschwindigkeit vom
Hauptstrom auf den Endkraterstrom I
E
Einstellbereich: von 0,1 bis 20 Sekunden
l Bei Betätigung des Down-Slope Potentiometers wird für
3 Sekunden der eingestellte Wert angezeigt
z. B.: d S L 1.0
Zyklus-Start
Gasvorströmzeit
Schweißende
Gasnachströmzeit
Zurückziehen und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
Zünden des
Lichtbogens
Schweißen mit einge-
stelltem Hauptstrom I
H

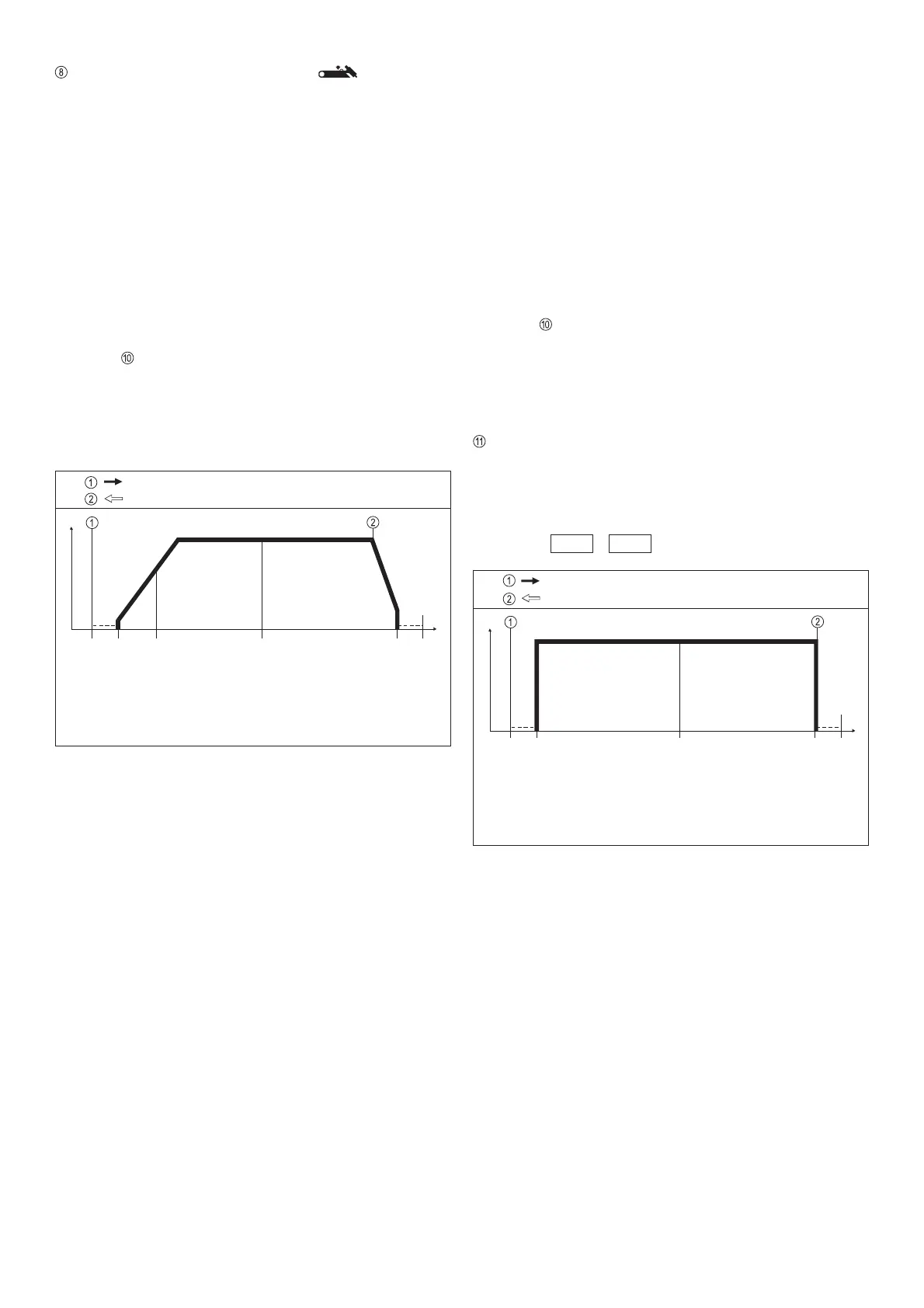

Abb. 6a Funktionsablauf Spezial-2-Taktbetrieb
I
H
I
t
LED-ANZEIGE FÜR 2-TAKTBETRIEB
2-Taktbetrieb (Abb.6)
l Abruf über WIG-Brennertasterwippe
l hauptsächlich zum Heftschweißen verwendet
l in Programmebene "EBENE VOREINSTELLUNGEN ---",
Parameter WIG, muß die Einstellung für StS auf "OFF"
stehen
Funktionsablauf:
1. Zurückziehen und Halten der Brennertasterwippe
l Gasvorströmzeit läuft ab
l Lichtbogen zündet mit dem Wert des eingestellten Suchlicht-
bogenstromes I
S
(bei HF - Zünden: HF schaltet nach dem
Zündvorgang selbsttätig ab)
l nach dem Zündvorgang steigt der Schweißstrom über den
intern eingestellten Up-Slope auf den Schweißstrom I
H
an
l LED leuchtet
2. Loslassen der Brennertasterwippe
l Lichtbogen erlischt (mit oder ohne Stromabsenkung)
l intern eingestellte Gasnachströmzeit läuft ab
Bei Verwendung des Fußfernreglers TR 52mc schaltet die
Anlage automatisch auf 2-Taktbetrieb um.
Zyklus-Start
Gasvorströmzeit
Stromanstieg
über Up-Slope
Schweißende über
Down-Slope auf
Endkraterstrom I
E
Gasnachströmzeit
Zurückziehen und Halten der Brennertasterwippe
Loslassen der Brennertasterwippe
Zünden des Licht-
bogens mit
Suchlichtbogenstrom I
S
Schweißen mit einge-
stelltem Hauptstrom I
H
Abb. 6 Funktionsablauf 2-Taktbetrieb
I
H
I
t
