Mainboard D3358 Deutsch - 33
Fujitsu 33
Anschließen von externen Geräten
Das Anschließen von externen Geräten an das Motherboard ist eine einfache Aufgabe. Zu den
Standardkomponenten, die üblicherweise an das Motherboard angeschlossen werden, zählen

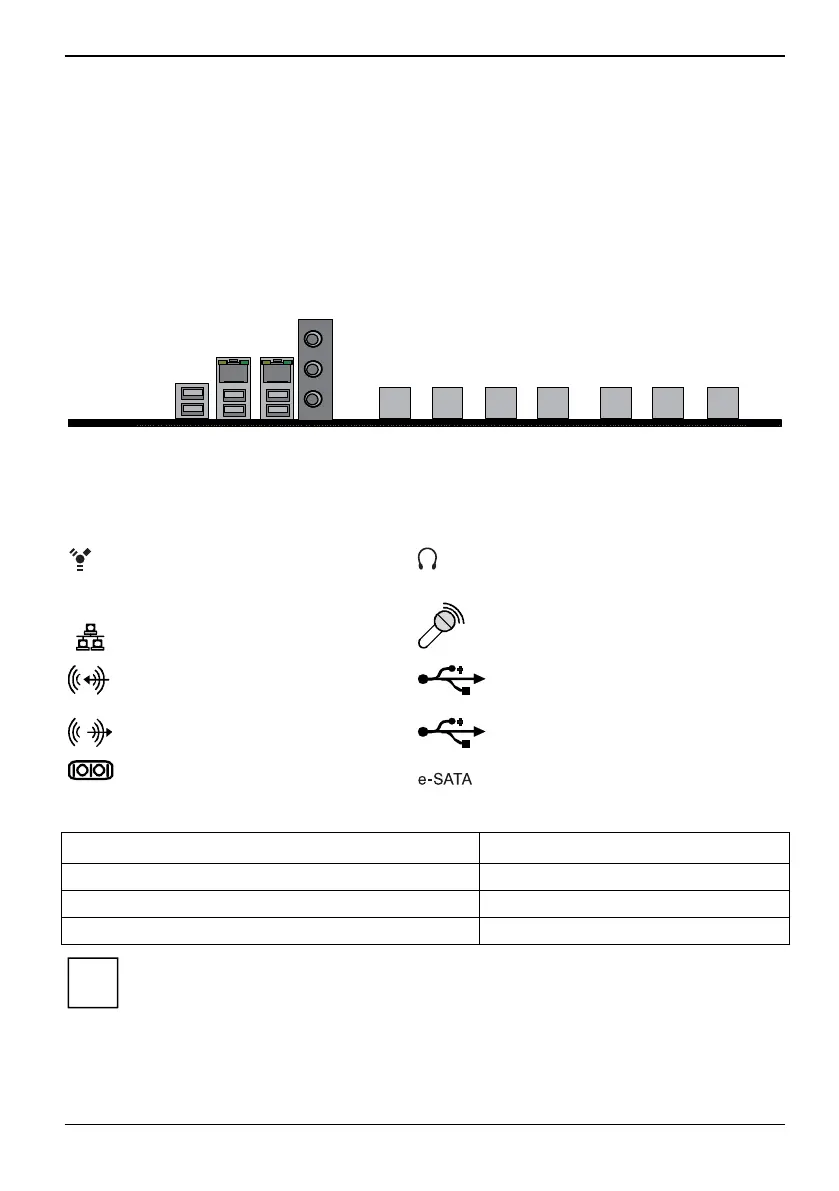

Tastatur-, Maus- und Druckerkabel. In nachstehendem Diagramm wird der ATX-Port-Stack für
folgendes Board im Detail illustriert:
D3358
Line
-in
-
out
MIC
LAN
USB
Port
LAN
USB
Port
x8
Gen2
CPU0
x16
Gen3
CPU0
x16
Gen3
CPU1
x16
Gen3
CPU1
2xUSB
x16 (x4
electr.)
Gen3
CPH
x16
Gen3
CPU0
x16 (x1
electr.)
PCH
PCI
Externe Anschlüsse
Die Positionen der externen Anschlüsse am Motherboard wurden am Anfang des Handbuchs
angegeben.
Firewire, weiß
Kopfhörer / SPDIF, gelb
LAN
LAN-Anschluss (RJ-45)
Mikrofonbuchse (mono), rosa
Audio-Eingang (Line in), hellblau
USB 2.0 - Universal Serial Bus,
schwarz
Audio-Ausgang (Line out), hellgrün
USB 3.0 - Universal Serial Bus, blau
Serielle Schnittstelle, türkis
e-SATA-Anschluss
Der LAN RJ45-Anschluss verfügt über zwei LEDs (Light Emitting Diodes).
Linke LED Rechte LED
Grün: Verbindung eingerichtet Aus: 10 Mbit/s
Grün blinkend: Aktive LAN-Verbindung Grün: 100 Mbit/s
Gelb: 1000 Mbit/s
i
Die Ports wurden so konzipiert, dass sie Anschlüsse nur in eine Richtung zulassen.
Dennoch sollten Sie beim Anschließen mit Vorsicht vorgehen. Beim fehlerhaften
Anschließen können die Pole unter Umständen durch Verbiegen oder Brechen beschädigt
werden.
