Normalbetrieb
18
590-591-609D

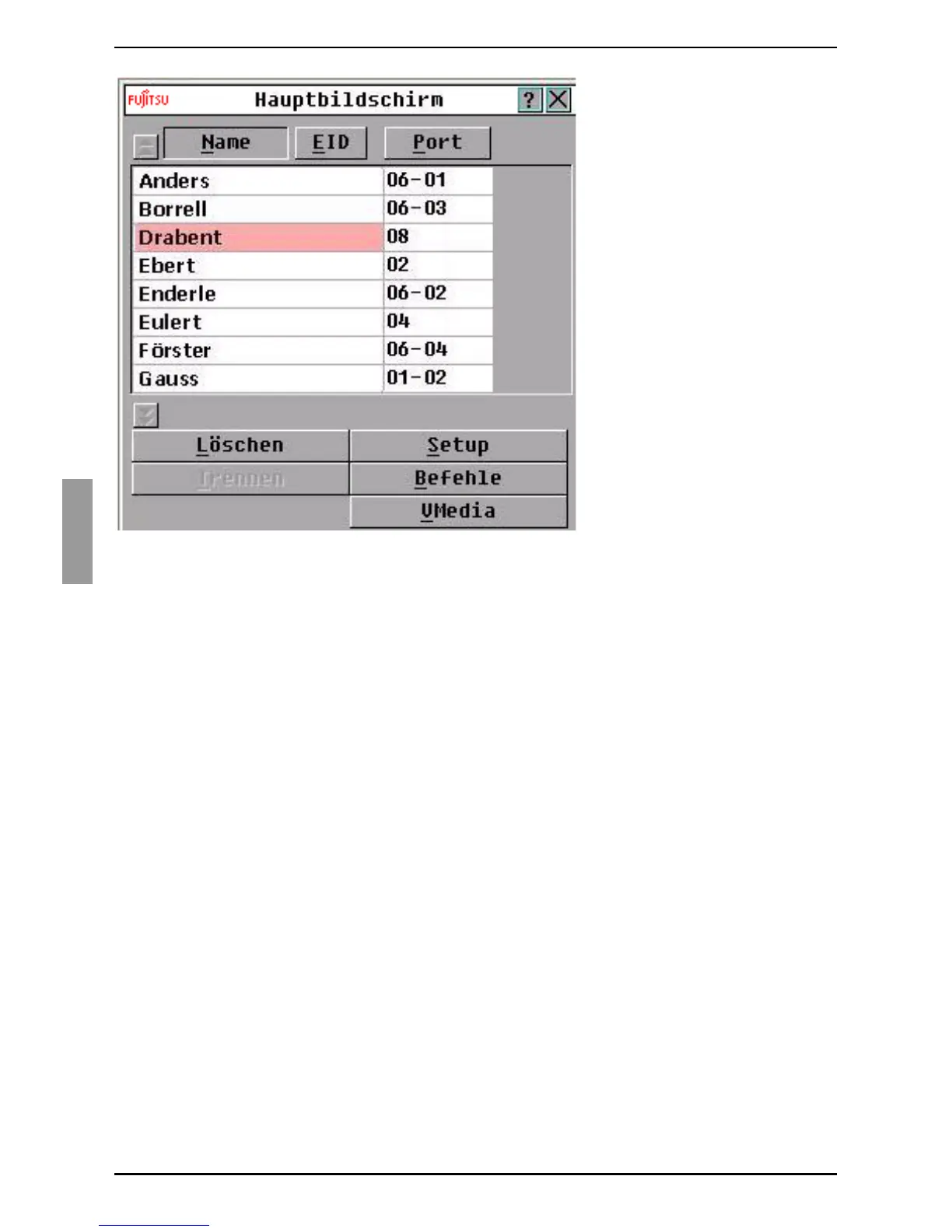

Abbildung 8: Beispiel eines Hauptfensters
Das Hauptfenster listet die Zielgeräte im Switchingsystem auf. Sie können die Liste der
Zielgeräte nach Namen, EID- oder Port-Nummern sortieren, indem Sie auf die
entsprechende Schaltfläche Name, EID oder Port klicken.
Die Spalte „Port“ zeigt den ARI-Port, an dem die Zielgeräte jeweils angeschlossen sind.
Wenn eine ältere Einheit an eine KVM s3-1621-Einheit angeschlossen ist, wird zuerst
die Nummer des ARI-Ports und dann die Nummer des Einheitenports angezeigt, an den
das Zielgerät angeschlossen ist. In Abbildung 8 auf Seite 18 ist zum Beispiel das
Zielgerät mit dem Namen „Anders“ mit ARI-Port 06 und die Einheit mit Port 01
verbunden.
Der Status jedes Zielgeräts im Switchingsystem wird durch ein oder mehrere
Statussymbole in der rechten Spalte des Bildschirms gekennzeichnet. In Tabelle 2
werden die Statussymbole beschrieben.
