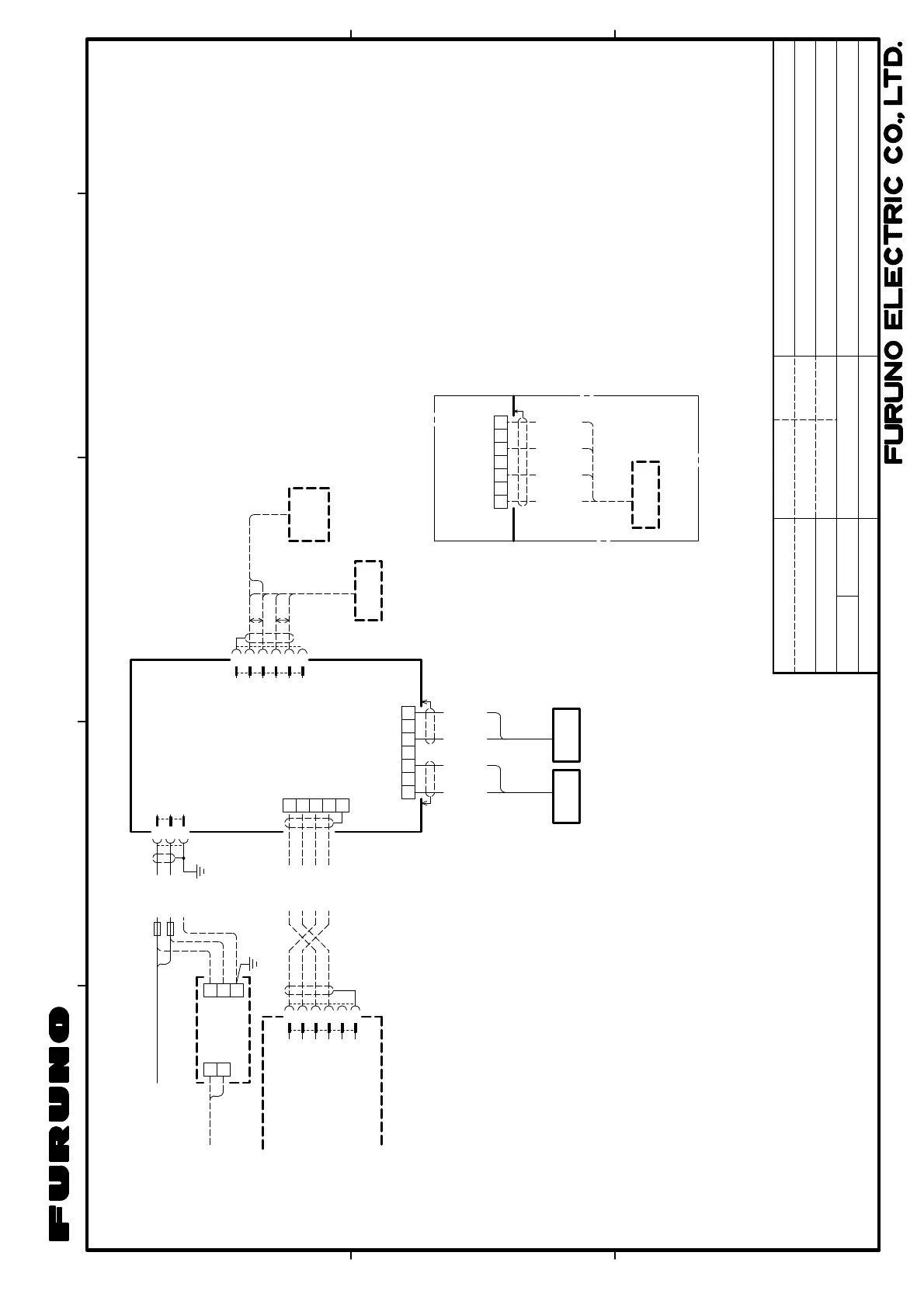

INTERCONNECTION DIAGRAM
相互結線図
REF.No.
SCALE MASS
kg
T.YAMASAKI
FCV-288
カラーLCD魚探
COLOR LCD FISH FINDER
H.MAKI
NOTE *1: SHIPYARD SUPPLY. *2: OPTION. 注記 ＊１）造船所手配。 ＊２）オプション。
3A
1 2
5 6
(+) (-)
PR-62 *2 整流器
RECTIFIER
*1
DPYC-1.5
100/110/
220/230VAC
1φ,50/60Hz
3E
24V
1
2
3
4
TB3
5
6
7
TD_50-H
TD_50-L
TD_200-L
TD_200-H
アカ RED
クロ BLK
ﾐﾄﾞﾘ GRN
アオ BLU
1
2
3
4
TB3
5
6
7
TD_50-H
TD_50-L
TD_200-L
TD_200-H
クロ
アカ
BLK
RED
クロ
アカ
BLK
RED
LOW HIGH
TRANSDUCER 送受波器
NC
NC
1 2 3 4
TB2
5
NMEA1_TD-A NMEA1_TD-B NMEA1_RD-A NMEA1_RD-B
SHIELD
TEMP. SENSOR 水温センサー
8m
ST-02MSB ST-02PSB
10m
*2
水温・速度センサー TEMP/SPEED SENSOR
1 2 3 4 5 6
MJ-A6SPF
P P
SHIELD
TEMP
TEMP_SPEED_0V
SPEED
P12V
NC
CN1
1 2 3
J1
(+) (-) SHIELD
CV-288 DISPLAY UNIT
指示器
SHIELD
SHIELD
SHIELD
SHIELD
TRANSDUCER 送受波器
*2
50/200-1T
10m
MJ-A3SPF0028-035C 3.5m
BLK WHT GRN
ｼﾛ ｸﾛ ﾐﾄﾞﾘ
12-24VDC
MJ-A6SPF0003,5mφ6
1 2
3 4 5 6
MJ-A6SPFJ1
TD-A TD-B RD-B RD-A
NC
GND
NAV EQUIPMENT ETC. 航法装置など
T80 T42
*2
C2383-C01- E
クロ BLK キ ﾐﾄﾞﾘ シロ
YEL GRN WHT
14/Jul/2014 14/Jul/2014
02-166-1201-2
