Gallagher S10 - Übersicht

34

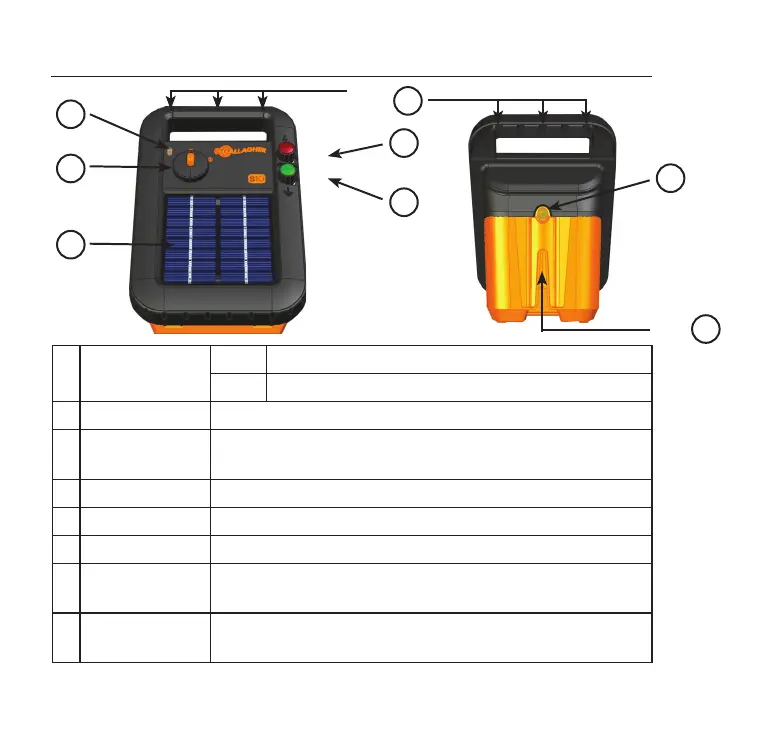

ÜBERSICHT
1
Ba erieanzeige Grün Ba erie OK
Rot Ba erie benö gt Wartung. Siehe Fehlersuche (S.37)
2
Ein / Aus
3
Solarmodul Bi e sauber halten, damit die Ba erie Mithilfe der
Sonnenenergie aufl aden kann
4
Zaun-Klemme Für den Anschluss an den Zaun
5
Erdklemme Für den Anschluss an die Erdung/Erdungsstange
6
Anschlüsse
7
Ba erie
Anschluss
Zum Anschliessen an die Ba erie, ist die Schraube zu lösen (Die
Ba erie muss vor der ersten Anwendung angeschlossen werden)
8
Stahlpfosten-
Befes gung
Ermöglicht die 360-Grad Befestigung an T-Pfosten, Y-Pfosten u.Ä..
1
2
3
4
5
6
7
8
