Garmin Vector - Sådan Kommer du I Gang; Nødvendigt Værktøj

15



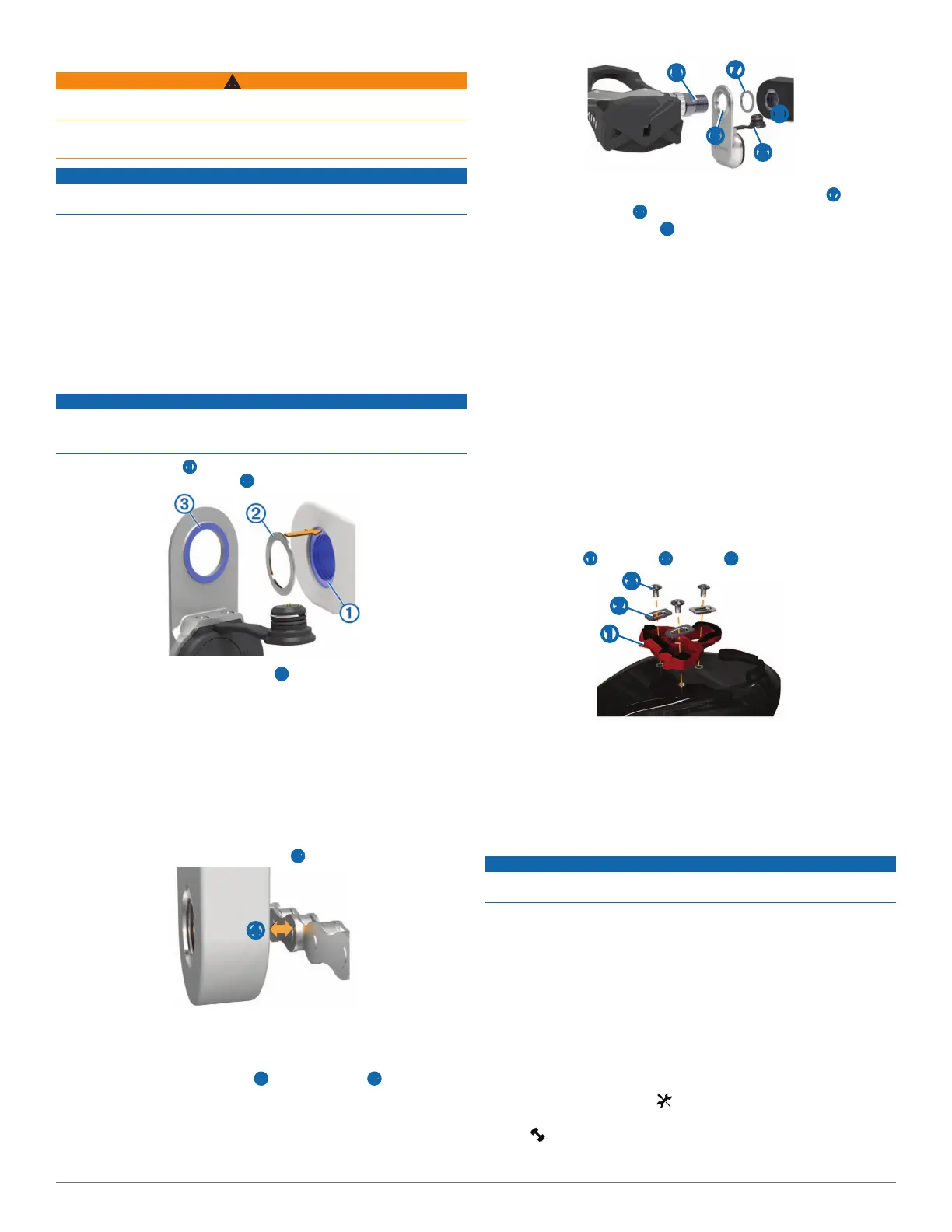

Læs alle instruktioner grundigt, før du installerer og bruger Vector
™
systemet. Forkert brug
kan resultere i alvorlige skader.
Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se
produktadvarsler og andre vigtige oplysninger.
bemærk
Gå til www.garmin.com/vectorowner for at få de nyeste oplysninger om cykelkompatibilitet,
softwareopdateringer og videodemonstrationer.

• 15 mm pedalskruenøgle
• Cykelsmørefedt
• 3 mm og 4 mm sekskantede skruenøgler



Fjern de eksisterende pedaler.

Rengør gevindene, og fjern gammelt smørefedt.

bemærk
Pedalsensoren skal kun være i kontakt med pedalarmen ved monteringsstedet, fordi det er
en belastningspejlet forbindelse. Hvis pedalsensoren er i kontakt med pedalarmen andre
steder, kan pedalsensoren knække, når pedalen strammes.
• Hvis selve monteringen ➊, der omgiver gevindhullet i pedalarmen, gaber, skal du
fylde op med en eller ere pakskiver ➋.
• Sørg for, at pedalsensorens monteringssted ➌ kun har kontakt med pedalarmen på
dens monteringssted (eller den pakskive, der bruges til at udfylde fordybningen).
Hvis pedalsensoren er i kontakt med pedalarmen andre steder, skal du bruge en
anden pakskive, der giver den korrekte afstand.
• Hvis pedalarmens monteringssted stikker ud, skal du ikke bruge pakskiver.

Før du kan installere den højre pedal, skal du beslutte afstanden til cykelkæden.
Før du kan installere den højre pedal, skal du bekræfte afstanden til cykelkæden.

Flyt cykelkæden til det højeste pedalgear og det mindste indbyggede gear.
Cykelkæden skal være i den yderste position, når du skal beslutte en afstand mellem
pedalsensorkablet og kæden.
: Der skal være mindst 5 mm afstand ➍ mellem kæden og pedalarmen.
➍

: Den venstre og højre pedalsensor er ens.

Installer først den venstre pedal.

Påsmør et tyndt lag fedt på pedalaksen ➎ og på pedalsensoren ➏, hvor den kommer
i kontakt med pedalaksen.
➎
➑
➐
➒
➏

Sæt pedalsensoren og eventuelt nødvendige pakskiver på pedalakslen ➐.
: Sørg for, at kablet ➑ ikke er i vejen.

Sæt pedalakslen ind i pedalarmen ➒.

Stram akslen med håndkraft.
: Den venstre pedal skal strammes mod uret. Den højre pedal skal
strammes med uret.
: Effekt- og kadenceberegninger påvirkes ikke af pedalsensorens retning. Garmin
anbefaler, at pedalsensoren monteres på den forreste kant af pedalen. Når pedalen
sidder i den forreste position, skal pedalsensoren pege nedad.

Drej pedalarmen for at kontrollere afstanden.
Pedalsensoren bør ikke berøre dele på cyklen.

Stram akslen med pedalskruenøglen.
: Undgå at stramme den for meget. Garmin anbefaler et
tilspændingsmoment på 25 til 30 lbf-ft. (34 til 40 N-m).

Sæt kablet godt fast i akslen.

Drej pedalarmen for at kontrollere afstanden.

Gentag trin 2–9 for at installere den højre pedal.
: Hvis pedalsensorkablet berører kæden, skal du montere nogle fjederskiver
mellem pedalsensoren og pedalarmen for at øge afstanden.

: Venstre og højre skoklampe er ens.

Smør et tyndt lag fedt på klampeboltenes gevind.

Tilpas klamperne ➊, pakskiverne ➋ og boltene ➌.
➊
➋
➌

Sæt alle bolte løst fast i bunden af skosålen med en 4 mm sekskantet skruenøgle.

Juster klampen til skoen i den ønskede position.
Dette kan justeres efter en prøvekørsel.

Stram klampen fast på skoen.
: Garmin anbefaler et tilspændingsmoment på 4 til 6 lbf-ft.
(5 til 8 N-m).

bemærk
Undlad at overspænde udløserspændingsskruen nederst på pedalen. Udløserspændingen
skal justeres ens for begge pedaler.
Brug en 3 mm sekskantet skruenøgle til at justere udløserspændingen for hver pedal.
Der er et vindue bag på pedalbindingen, der viser det tilladte interval.

Før du kan vise Vector data på din Edge
®
, skal du parre enhederne. Parring vil sige
tilslutning af trådløse ANT+
™
sensorer.
Denne procedure indeholder vejledning til Edge 810. Hvis du har en anden kompatibel
enhed, skal du kigge i brugervejledningen eller gå til
www.garmin.com/vectorowner.

Flyt enheden inden for sensorens rækkevidde (3 m).
: Hold dig 10 m fra andre ANT+ sensorer under parring.

Tænd for Edge.

På skærmen Hjem skal du vælge > .

Vælg en prol.

Vælg .

Aktiver sensoren, og vælg .

Roter pedalarmen et par gange.
