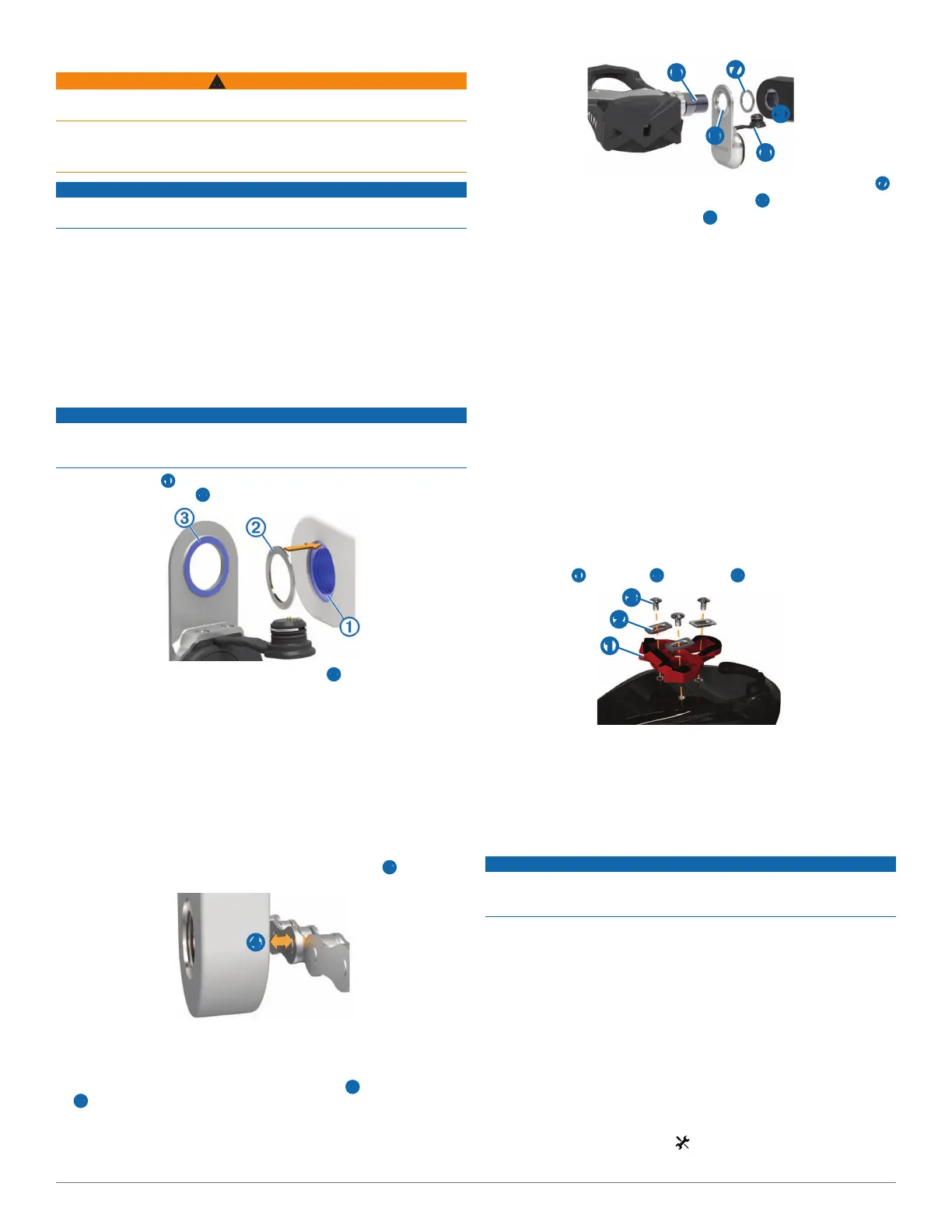

Lisez attentivement toutes les instructions avant d'installer et d'utiliser le système Vector
™
.
Une utilisation inappropriée peut entraîner des blessures graves.
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans
l'emballage du produit pour prendre connaissance des avertissements et autres
informations sur le produit.
avis
Rendez-vous sur www.garmin.com/vectorowner pour obtenir les dernières informations
notamment sur les vélos compatibles, les mises à jour logicielles et les didacticiels vidéo.
• Clé à pédale de 15 mm
• Graisse de vélo
• Clés Allen de 3 mm et de 4 mm
Retirez les pédales existantes.
Nettoyez les letages et retirez la graisse usagée.
avis
Le boîtier de pédale ne doit entrer en contact avec la manivelle que côté montage, car il
s’agit de la connexion porteuse. Si le boîtier de pédale entre en contact avec la manivelle à
n’importe quel autre endroit, il peut être endommagé lors du serrage de la pédale.
• Si le côté montage ➊ qui entoure le trou leté de la manivelle est en retrait, utilisez
une ou plusieurs rondelles ➋ pour compenser le retrait.
• Assurez-vous que le côté montage du boîtier de pédale ➌ est en contact avec la
manivelle uniquement à cet endroit (ou en contact avec la rondelle permettant de
compenser le retrait).
Si le boîtier de pédale entre en contact avec une autre partie de la manivelle, utilisez
une autre rondelle pour obtenir le dégagement nécessaire.
• Si le côté montage de la manivelle dépasse, n'utilisez pas de rondelles.
Avant d'installer la pédale droite, vous devez déterminer le dégagement de la chaîne de
vélo.
Positionnez la chaîne de vélo sur le plus grand plateau et le plus petit pignon.
La chaîne de vélo doit se trouver le plus à l'extérieur possible an de déterminer le
dégagement adéquat entre le câble du boîtier de pédale et la chaîne.
: vous devez laisser un dégagement d'au moins 5 mm ➍ entre la
chaîne et la manivelle.
➍
: les boîtiers de pédale gauche et droite sont identiques.
Commencez par installer la pédale gauche.
Appliquez une ne couche de graisse sur l’axe de la pédale ➎, et le boîtier de pédale
➏ à l’endroit où il est en contact avec l’axe de la pédale.
➎
➑
➐
➒
➏
Sur l'axe de la pédale, enlez le boîtier de pédale et les rondelles (le cas échéant) ➐.
: vous devez replier délicatement le câble ➑ pour qu'il ne gêne pas.
Insérez l'axe de la pédale dans la manivelle ➒.
Resserrez l'axe manuellement.
: serrez la pédale gauche dans le sens inverse des aiguilles d'une
montre. Serrez la pédale droite dans le sens des aiguilles d'une montre.
: l'orientation du boîtier de pédale n'a aucun impact sur les calculs de
puissance et de cadence. Garmin recommande de positionner le boîtier de pédale
sur le bord avant de la manivelle. Lorsque la manivelle est positionnée vers l'avant, le
boîtier de pédale doit être orienté vers le bas.
Faites tourner la manivelle pour vérier le dégagement.
Le boîtier de pédale ne doit pas entrer en contact avec d'autres parties du vélo.
Utilisez la clé à pédale pour serrer l'axe.
: ne serrez pas outre mesure. Garmin recommande un couple de 34 à
40 Nm (25 à 30 lbf-pi).
Insérez fermement le câble dans l'axe.
Faites tourner la manivelle pour vérier le dégagement.
Répétez les étapes 2 à 9 pour installer la pédale droite.
: si le câble du boîtier de pédale frotte contre la chaîne, vous pouvez
ajouter des rondelles entre le boîtier de pédale et la manivelle pour amplier le
dégagement.
: les cales gauche et droite sont identiques.
Appliquez une ne couche de graisse sur les letages des boulons des cales.
Alignez la cale ➊, les rondelles ➋ et les boulons ➌.
➊
➋
➌
Utilisez une clé Allen de 4 mm pour attacher sans serrer chaque boulon à la semelle
de la chaussure.
Réglez la position de la cale sur la chaussure à votre convenance.
Vous pouvez l'ajuster après un tour d'essai.
Fixez fermement la cale sur la chaussure.
: Garmin recommande un couple de 5 à 8 Nm (4 à 6 lbf-pi).
avis
Ne serrez pas outre mesure la vis de tension de déchaussage située à l'arrière de la
pédale. La tension de déchaussage doit être réglée de façon similaire sur les deux
pédales.
Utilisez une clé Allen de 3 mm pour régler la tension de déchaussage sur chaque
pédale.
Une fenêtre située à l'arrière de la pédale indique la plage autorisée.
An de pouvoir afcher les données Vector sur l'Edge
®
, vous devez coupler les deux
appareils. Le couplage s'effectue via la connexion de capteurs sans l ANT+
™
.
Cette procédure contient des instructions concernant l'Edge 810. Si vous possédez un
autre appareil, consultez votre manuel d'utilisation ou rendez-vous www.garmin.com
/vectorowner.
Approchez l'Edge à portée du capteur (3 m).
: tenez-vous à au moins 10 m d'autres capteurs ANT+ pendant le
couplage.
Mettez l'Edge sous tension.
Depuis l'écran d'accueil, sélectionnez > .
Sélectionnez un prol.
