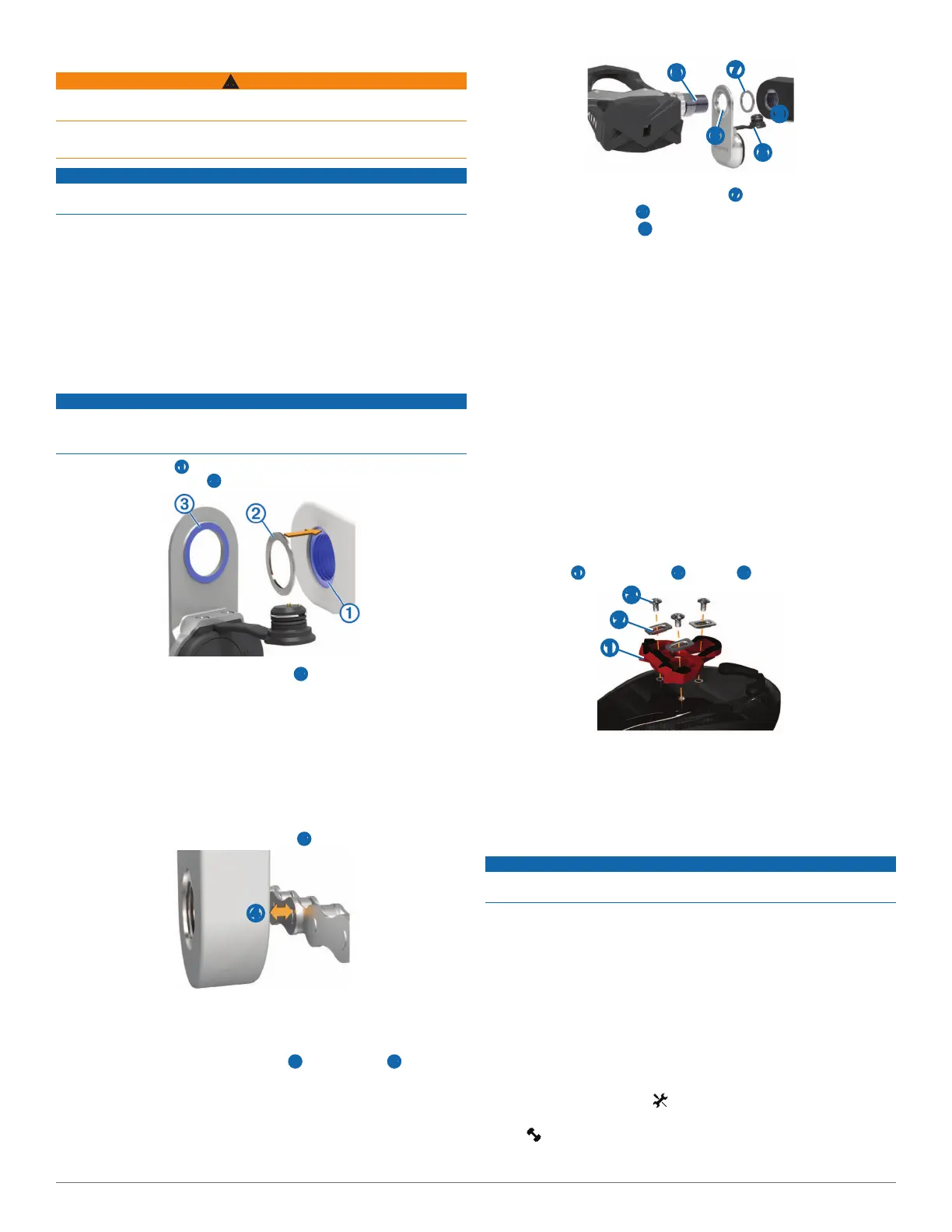

Garmin Vector - Komme I Gang

19


Les alle instruksjonene nøye før du installerer og bruker Vector
™
-systemet. Feilaktig bruk
kan føre til alvorlig personskade.
Se veiledningen Viktig sikkerhets- og produktinformasjon i produktesken for å lese
advarsler angående produktet og annen viktig informasjon.
merknad
På www.garmin.com/vectorowner nner du den nyeste informasjonen, inkludert
sykkelkompatibilitet, programvareoppdateringer og videoveiledinger.

• 15 mm pedalnøkkel
• Sykkelsmøring
• Unbrakonøkler på 3 og 4 mm



Fjern eksisterende pedaler.

Rengjør gjengene, og fjern gammel smøring.

merknad
Pedalsensoren skal bare komme i kontakt med krankarmen på monteringsaten. Dette
er den bærende tilkoblingen. Hvis pedalsensoren kommer i kontakt med krankarmen på
andre steder, kan pedalsensoren briste når pedalen strammes.
• Hvis monteringsaten ➊ rundt det gjengede hullet i krankarmen senkes, bør du bruke
én eller ere underlagsskiver ➋ for å fylle fordypningen.
• Kontroller at monteringsaten på pedalsensoren ➌ bare kommer i kontakt med
krankarmens monteringsate (eller skiven som brukes til å fylle fordypningen).
Hvis pedalsensoren berører krankarmen et annet sted, bruker du en annen skive til å
opprette nødvendig klarering.
• Hvis monteringsaten på krankarmen stikker ut, må du ikke bruke underlagsskiver.

Du må fastslå klarering for sykkelkjedet før du kan installere den høyre pedalen.

Flytt sykkelkjedet til det største kranktannhjulet og det minste frikranstannhjulet.
Sykkelkjedet skal være i ytterste posisjon slik at du kan fastslå riktig klarering mellom
pedalsensorkabelen og kjedet.
: Det må være en klarering på minst 5 mm ➍ mellom kjedet og krankarmen.
➍

: Venstre og høyre pedalsensor er identisk.

Installer den venstre pedalen først.

Påfør et tynt lag med smøring på pedalakselen ➎ og pedalsensoren ➏ der den
kommer i kontakt med pedalakselen.
➎
➑
➐
➒
➏

Tre pedalsensoren og eventuelle underlagsskiver ➐ på pedalakselen.
: Du må bøye kabelen ➑ forsiktig slik at den ikke er i veien.

Før akselen inn i krankarmen ➒.

Stram til akselen for hånd.
: Den venstre pedalen strammes mot klokken. Den høyre pedalen strammes
med klokken.
: Beregninger av kraft og pedalfrekvens blir ikke påvirket av retningen på
pedalsensoren. Garmin anbefaler at du plasserer pedalsensoren på den ledende
kanten på kranken. Når kranken er i posisjonen forover, skal pedalsensoren peke
nedover.

Roter krankarmen for å kontrollere klareringen.
Pedalsensoren skal ikke forstyrre noen del av sykkelen.

Bruk pedalnøkkelen for å stramme til akselen.
: Ikke stram skruen for hardt. Garmin anbefaler et dreiningsmoment på 34 til
40 N/m (25 til 30 pund/fot).

Koble kabelen godt fast på akselen.

Roter krankarmen for å kontrollere klareringen.

Gjenta trinn 2–9 for å installere den høyre pedalen.
: Hvis pedalsensorkabelen gnisser mot kjedet, kan du legge til underlagsskiver
mellom pedalsensoren og krankarmen for å øke klareringen.

: Venstre og høyre kloss er identisk.

Påfør et tynt lag med smøring på boltgjengene på klossen.

Juster klossen ➊, underlagsskivene ➋ og boltene ➌.
➊
➋
➌

Bruk unbrakonøkkelen på 4 mm til å feste hver bolt til skosålen. Ikke skru helt fast.

Juster klossen etter skoen i ønsket posisjon.
Dette kan justeres etter en prøvetur.

Stram klossen godt fast til skoen.
: Garmin anbefaler et dreiningsmoment på 5 til 8 N/m (4 til 6 pund/fot).

merknad
Ikke trekk til skruen for utløserstrekk nederst på pedalen for mye. Utløserstrekket skal
justeres likt for begge pedalene.
Bruk en unbrakonøkkel på 3 mm til å justere utløserstrekket på hver pedal.
Det et vindu på baksiden av pedalbindingen som viser den tillatte rekkevidden.

Du må pare enhetene før du kan vise Vector-data på Edge
®
-enheten. Parkobling vil si å
koble sammen trådløse ANT+
™
-sensorer.
Denne fremgangsmåten gir instruksjoner for en Edge 810-enhet. Hvis du har en annen
kompatibel enhet, kan du se i brukerveiledningen eller gå til www.garmin.com/vectorowner.

Sørg for at Edge-enheten er innenfor rekkevidden til sensoren (3 m).
: Stå 10 meter unna andre ANT+
-sensorer når du skal pare enhetene.

Slå på Edge-enheten.

Gå til skjermbildet Hjem, og velg > .

Velg en prol.

Velg .

Aktiver sensoren, og velg .

Roter krankarmen noen ganger.
