Läs igenom alla instruktionerna noggrant innan du installerar och använder Vector
™
-
systemet. Felaktig användning kan leda till allvarliga skador.
Guiden Viktig säkerhets- och produktinformation, som medföljer i produktförpackningen,
innehåller viktig information och produktvarningar.
meddelande
Gå till www.garmin.com/vectorowner för att få den senaste informationen, inklusive
cykelkompatibilitet, programuppdateringar och videokurser.
• 15 mm pedalnyckel
• Cykelfett
• 3 och 4 mm sexkantsnycklar

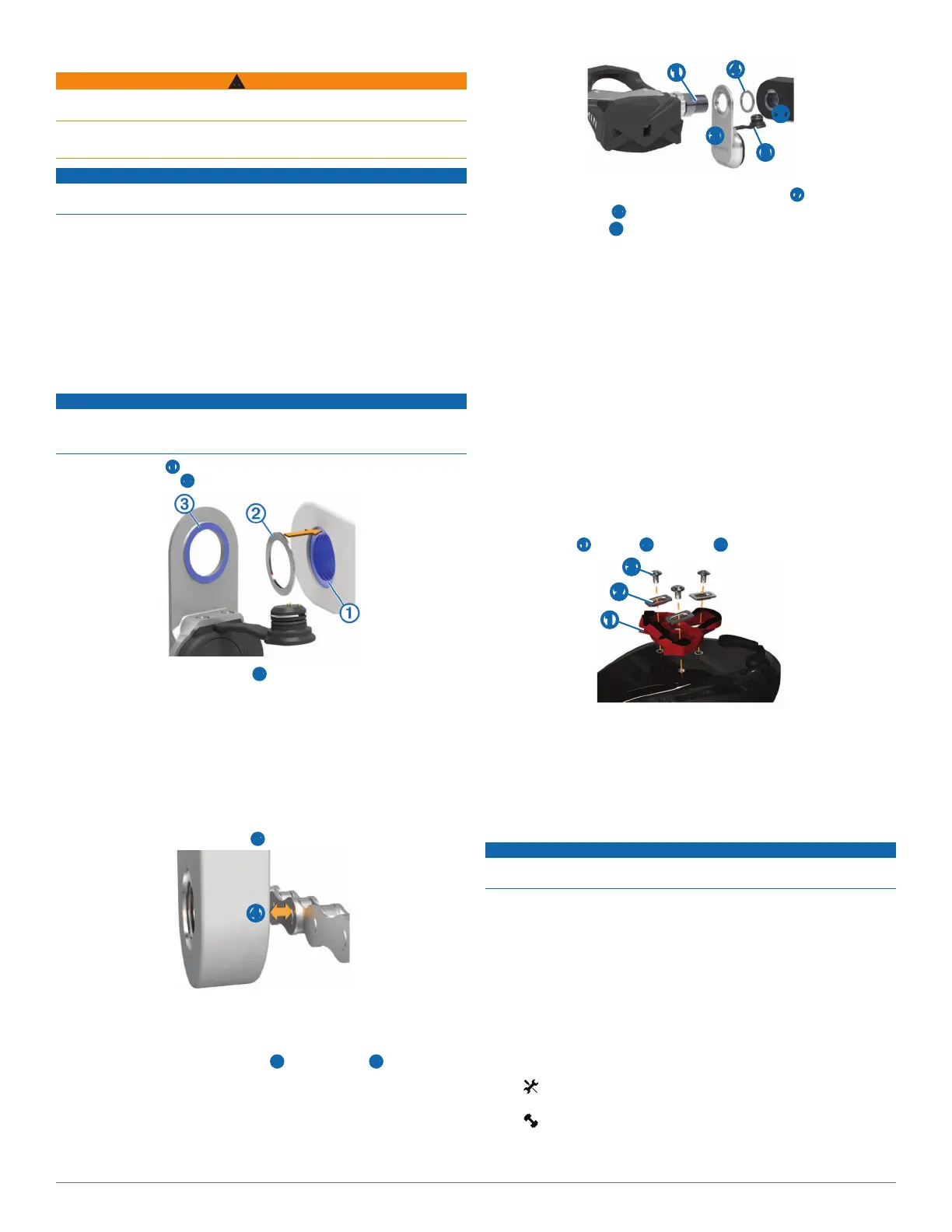

Ta bort bentliga pedaler.
Rengör gängorna och ta bort gammalt fett.
meddelande
Pedalenheten ska endast komma i kontakt med vevarmen vid monteringsytan eftersom det
här är den lastbärande anslutningen. Om pedalenheten kommer i kontakt med vevarmen
någon annanstans kan pedalenheten spricka när pedalen dras åt.
• Om monteringsytan ➊ som omger det gängade hålet i vevarmen är infälld använder
du en eller era brickor ➋ för att fylla fördjupningen.
• Se till att pedalenhetens monteringsyta ➌ endast kommer i kontakt med vevarmen vid
monteringsytan (eller brickan som används för att fylla fördjupningen).
Om pedalenheten kommer i kontakt med vevarmen någon annanstans använder du
en annan bricka för att få nödvändigt spel.
• Om vevarmens monteringsyta skjuter ut ska du inte använda brickor.
Innan du kan installera höger pedal måste du bekräfta spelet för cykelkedjan.
Flytta cykelkedjan till det största vevdrevet och det minsta kassettdrevet.
Cykelkedjan ska sitta i yttersta läget när du fastställer rätt spel mellan pedalenhetens
kabel och kedjan.
! Det måste vara minst 5 mm spel ➍ mellan kedjan och vevarmen.
➍
! Vänster och höger pedalenhet är likadana.
Installera vänster pedal först.
Lägg på ett tunt lager fett på pedalspindeln ➎ och pedalenheten ➏ där den kommer i
kontakt med pedalspindeln.
➊
➌
➎
➍
➋
Sätt fast pedalenheten och eventuella brickor på pedalspindeln ➐.
! Vik undan kabeln ➑ försiktigt.
Sätt i axeln i vevarmen ➒.
Dra åt axeln för hand.
! Vänster pedal dras åt motsols. Höger pedal dras åt medsols.
! Beräkningar av kraft och kadens påverkas inte av pedalenhetens riktning.
Garmin rekommenderar att man placerar pedalenheten på den främre kanten på
vevarmen. När vevarmen är i framåtläge ska pedalenheten peka nedåt.
Rotera vevarmen för att kontrollera om det nns något spel.
Pedalenheten ska inte sitta i vägen för någon del av cykeln.
Använd pedalnyckeln för att dra åt axeln.
! Dra inte åt för hårt. Garmin rekommenderar ett vridmoment på 34 till 40 Nm (25
till 30 fotpund).
Sätt i kabeln ordentligt i axeln.
Rotera vevarmen för att kontrollera om det nns något spel.
Upprepa steg 2–9 för att montera höger pedal.
! Om pedalenhetens kabel skaver mot kedjan kan du lägga till brickor mellan
pedalenheten och vevarmen för att öka spelet.
! Vänster och höger kloss är likadana.
Lägg ett tunt lager fett på klossens bultgängor.
Justera klossen ➊, brickorna ➋ och bultarna ➌.
➊
➋
➌
Använd en 4 mm sexkantsnyckel för att montera bultarna på skons sula utan att dra åt
dem.
Justera klossen efter skon i önskat läge.
Detta kan justeras efter provkörning.
Dra åt klossen ordentligt på skon.
! Garmin rekommenderar ett vridmoment på 5 till 8 Nm (4 till 6 fotpund)
meddelande
Dra inte åt spänningsskruven på undersidan av pedalen alltför hårt. Justera spänningen
lika för båda pedalerna.
Använd en 3 mm sexkantsnyckel för att justera spänningen på varje pedal.
Det nns ett fönster på baksidan av pedalbindningen som visar det tillåtna området.
Innan du kan visa Vector-data på Edge
®
måste du para ihop enheterna. Att para ihop
enheter innebär att man kopplar ihop de trådlösa ANT+
™
-sensorerna.
Den här proceduren innehåller instruktioner för Edge 810. Läs i användarhandboken om
du har en annan kompatibel enhet eller gå till
www.garmin.com/vectorowner.
Flytta Edge-enheten inom räckhåll för sensorn (3 m).
! Håll dig på minst 10 m avstånd från andra ANT+-sensorer under ihopparningen.
Slå på Edge-enheten.
Välj > på hemskärmen.
Välj en prol.
Välj .
Aktivera sensorn och välj .
Vrid runt vevarmen några gånger.
