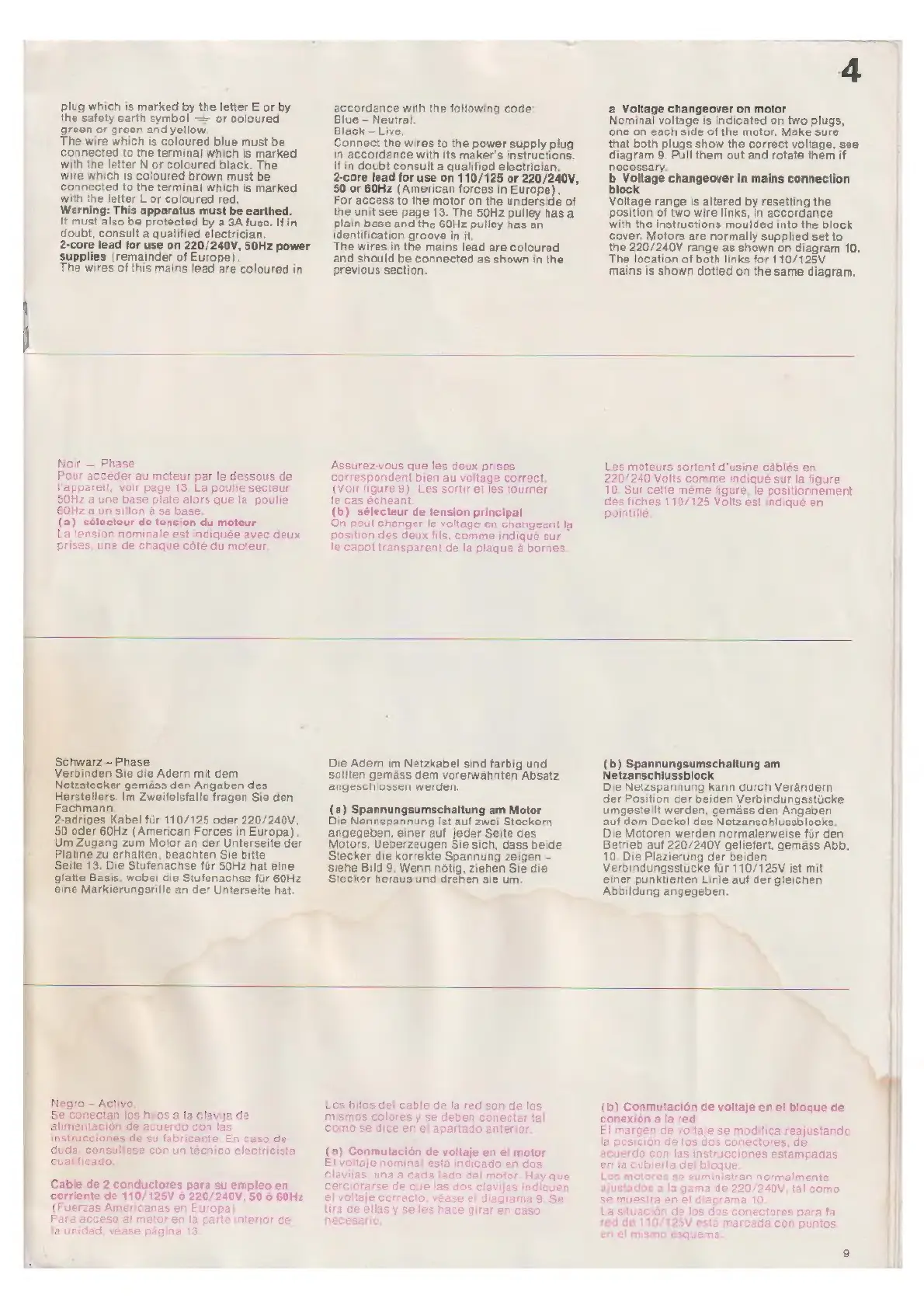

plug which is marked by the letter E or by
the safety earth symbol — or coloured.
green cr green and yellow,
The wire which is coloured blue must be
connected to the terminal which is marked
with the letter N or coloured black. The
wire which is coloured brown must be
connected to the terminal which is marked
with the letter L or coloured red.
Werning: This apparatus must be earthed.
It must also be protected by a A fuse. If in
doubt, consult a qualified electrician.
2-core lead for use on 220/240V, 50Hz power
supplies (remainder of Europe).
The wires of this mains lead are coloured in
accordance with the following code:
Blue - Neutral.
Black - Live.
Connect the wires to the power supply plug
in accordance with its maker's instructions.
If in doubt consult a qualified electrician.
2-core lead for use on 110/125 or 220/240V,
50 or 60Hz (American forces in Europe).
For access to tne motor on the underside of
the unit see page 13. The 50Hz pulley has a
plain base and the 60Hz pulley has an
identification aroovo in it.
The wires in the mains lead are coloured
and should be connected as shown in ihe
previous section.
a Voltage changeover on motor
Nominal voltage is indicated on two plugs,
one on each side of the motor. Make sure
that both plugs show the correct voltage, see
diagram 9. Pull them out and rotate them if
necessary.
" Mose changeover in mains connec!
loci
Voltage range is altered by resetting the
position of two wire links, in accordance
with the instructions moulded into the block
cover. Motors are normally supplied set to
the 220/240V range as shown on diagram 10.
The location of both links for 110/125V
mains is shown dotted on the same diagram.
Noir — Phase
Pour acceder au moteur par le dessous de
l'appareil, voir page 13. La poulie secteur
50Hz a une base plate alors que la poulie
60Hz a un sillon à sa base.
(a) sélecteur de tension du moteur
La tension nominale est indiquée avec deux
prises, une de chaque cóté du moteur.
Assurez-vous que les deux prises
correspondent bien au voltage correct.
(Voir figure 8). Les sortir e! les tourner
le cas écheant.
(b) sélecteur de tension principal
On peut changer le voltage en changeant la
position des deux fils, comme indiqué sur
le capot transparent de la plaque à bornes.
Les moteurs sortent d'usine cáblés en.
220/240 Volts comme indiqué sur la figure
10. Sur cette même figure, le positionnement
des fiches 110/125 Volts est indiqué en
pointillé.
Schwarz — Phase
Verbinden Sie die Adern mit dem
Netzstecker gemáss den Angaben des
Herstellers. Im Zwoitolsfalle fragen Sio den
Fachmann.
2-adriges Kabel für 110/125 oder 220/240V.
50 oder 60Hz (American Forces in Europa).
Um Zugang zum Motor an der Unterseite der
Platine zu erhalten, beachten Sie bitte.
Seite 13. Die Stufenachse für 50Hz hat eine
glatte Basis, wobei die Stufenachse für 60Hz
eine Markierungsrille an der Unterseite hat.
Die Adern im Netzkabel sind farbig und
sollten gemäss dem vorerwannten Absatz
angeschlossen werden.
(a) Spannungsumschaltung am Motor
Die Nennspannung ist auf zwei Steckern
angegeben, einer auf jeder Seite des
Motors. Ueberzeugen Sie sich, dass beide
Stecker die korrekte Spannung zeigen —
Siehe Bild 9. Wenn nótig, ziehen Sie die
Stecker heraus und drehen sie um.
(b) Spannungsumschaltung am
Netzanschlussblock
Die Netzspannung kann durch Verándern
der Position der beiden Verbindungsstücke
umgestellt werden, gemáss den Angaben
auf dem Deckel des Netzanschlussblocks.
Die Motoren werden normalerweise für den
Betrieb auf 220/240V geliefert, gemäss Abb.
10. Die Plazierung der beiden
Verbindungsstucke für 110/125V ist mit
einer punktierten Linie auf der gleichen
Abbildung angegeben.
Negro — Activo,
Se conectan los hilos a la clavija de
alimentación de acuerdo con las
instrucciones de su fabricante, En caso de
duda, consultese con un técnico electricista
cualificado.
Cable de 2 conductores para su empleo en
corriente de 110/125V ó 220/240V, 50 6 60Hz
(Fuerzas Americanas en Europa}
Para acceso al metor en la parte inferior de
la unidad, véase página 13.
Los hilos del cable de la red son de los
mismos colores y se deben conectar tal
como se dice en el apartado anterior.
(a) Conmutación de voltaje en el motor
El voltaje nominal está indicado en dos
clavijas, una a cada lado del motor. Hay que
cerciorarse de que las dos clavijas indiquen
el voltaje correcto, véase el diagrama 9. Se
tira de ellas y se les hace girar en caso
necesario
(b) Conmutación de voltaje en el bloque de
conexión a la red
El margen de voltaje se modifica reajustando
la posición de los dos conectores, de
‘do con las instrucciones estampadas
en la cubierta del bloque.
© suministran normalmente
gama de 220/240V, tal como
se muestra en el diagrama 10.
La situación de los dos conectores para fa
ta marcada con puntos
squema
