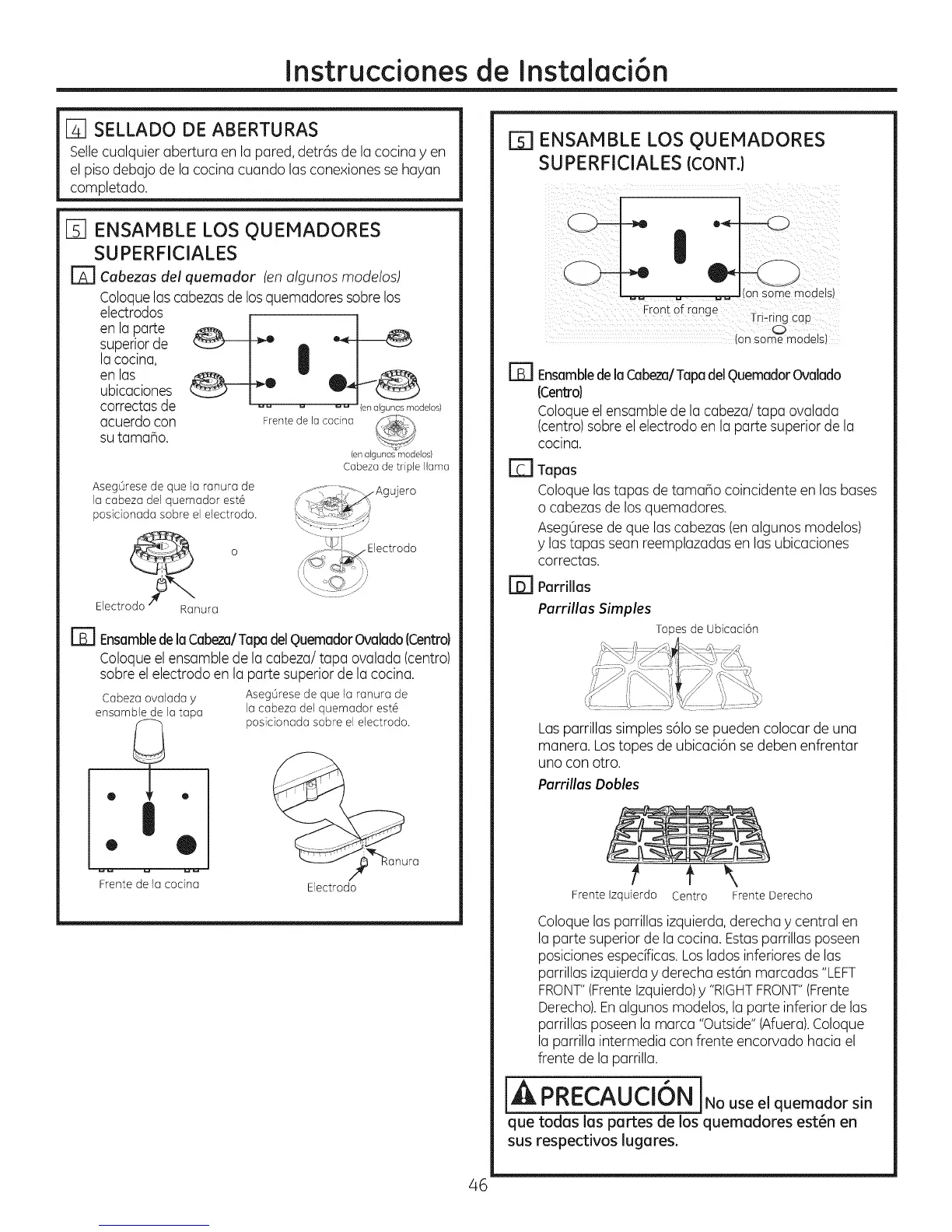

Instruccionesde Instalaci6n
[] SELLADO DE ABERTURAS
Sellecualquier abertura en la pared, detr6s de la cocina yen
el pisodebajo de la cocina cuando lasconexionesse hayan
completado.
Q ENSAMBLE LOS QUEMADORES
SUPERFICIALES
IS] Cabezas del quemador (en algunos modelos)
Coloquelas cabezas de losquemadores sobre los
electrodos
en la parte __'_ I _
superiorde
la cocina,
en las
ubicaciones O
correctas de odelos}
acuerdo con Frentede la cocina _<%
sutama_o.
(analgunos_odelos}
Cabezade triple llama
Aseg0resede que la ranura de
lacabezadel quemadorest6
posicionadasobre elelectrodo.
o
Electrodo Ranura
r_l EnsembledelaCabeza/TapedelQuemadorOvalado(Centro)
Coloqueel ensamble de la cabeza/tape ovalada (centro)
sobre el electrodo en la parte superiorde la cocina.
Cabeza ovalada y Aseg0rese de que la ranura de
ensamble de la tapa la cabeza del quemador est6
posicionada sobre el electrodo.
Frente de la cocina Electrodo
F_l ENSAMBLE LOS QUEMADORES
SUPERFICIALES {CONT.)
. _models)
Front of range
Tn-rmg cop
O
on some models
r_ EnsambledelaCabeza/TapadelQuemadorOvalado
(Centro)
Coloqueel ensamble de la cabeza/tapa ovalada
(centro)sobre elelectrodo en la parte superior de la
cocina.
E] Tapes
Coloque lastapas de tamaho coincidente en las bases
o cabezasde losquemadores.
Aseg6rese de que lascabezas(enalgunos modelos)
y las tapas sean reemplazadas en las ubicaciones
correctas.
r_ Parrillas
Parrillas Simples
Topes de Ubicad6n
Lasparrillassimples s61ose pueden colocar de una
manera. Lostopes de ubicaci6n se deben enfrentar
uno con otro.
Parrillas Dobles
Frente Izquierdo Centro Frente Derecho
Coloque lasparrillas izquierda,derecha y central en
la parte superior de la cocina. Estasparrillas poseen
posicionesespecificas.Los lados inferioresde las
parrillasizquierda y derecha est6n marcadas "LEFT
FRONT"(FrenteIzquierdo)y "RIGHTFRONT"(Frente
Derecho).Enalgunos modelos, la parte inferior de las
parrillasposeen la marca "Outside" (Afuera).Coloque
la parrilla intermedia con frente encorvado hacia el
frente de la parrilla.
IA PRECAUCI6NINo.seeJquemador sin
que todas Jas partes de Josquemadores est_n en
sus respectivos Jugares.
46
