Coloque el plato de montaje contra la pared e
inserte las alas de mariposa en los agujeros de la
pared para montar el plato.
NOTA: Antes de apretar los tornillos basculantes y los
tornillos de madera, cerciórese de que las orejillas en el
plato de montaje toquen el fondo del gabinete cuando
son empujadas contra la pared y de que el plato esté
centrado apropiadamente debajo del gabinete.
PRECAUCIÓN
Tenga cuidado de evitar
pellizcar sus dedos entre la parte posterior del plato
de montaje y la pared.
Apriete todos los tornillos. Tire del plato en dirección
opuesta a la pared para ayudar a
apretar los tornillos.
3
A
4
ESCAPE SUPERIOR EXTERIOR (Conducto vertical)
PERSPECTIVA GENERAL DE LA
INSTALACIÓN
A1. Cómo adherir el plato de
montaje a la pared
A2. Prepare el gabinete superior
A3. Controle la Orientación del Motor del
Calefactor
A4. Adapte el Calefactor para la
Ventilación Externa
A5. Inspeccione la operación
del regulador de tiro
A6. Monte el horno
microondas
A7. Ajuste el adaptador
de escape
A8. Conecte el conducto
Pared
Plato de
montaje
Espaciadores para los
basculantes mayores
que el ancho de la pared
Extremo del tornillo
Tornillo de
mariposa
Alas de mariposa
Para usar los tornillos basculantes:
Instrucciones de instalación
12

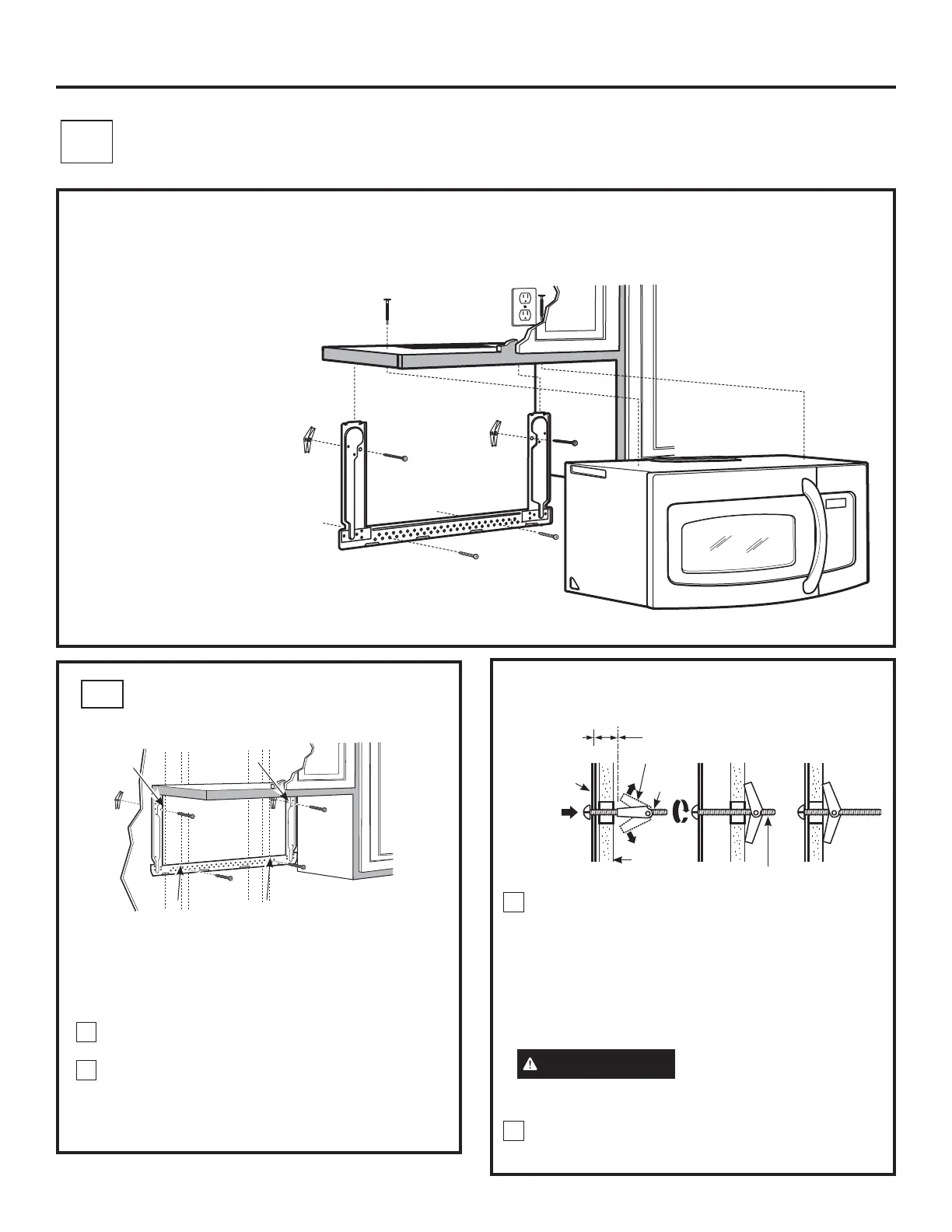

CÓMO ADHERIR LA PLACA
DE MONTAJE A LA PARED
A1
Pegue el plato a la pared usando los tornillos
basculantes. Por lo menos un tornillo de madera debe
ser usado para pegar el plato al poste de la pared. Las
ubicaciones recomendadas sobre la placa de montaje
se indican en A, B, C y D.
Remueva las mariposas del basculante de los
tornillos.
Inserte los tornillos en el plato de montaje a través
de los agujeros diseñados para ser insertados en
la pared de mampostería seca y pegue otra vez
las mariposas de
3
ø4s en cada tornillo.
1
2
A
B
C
D
