16

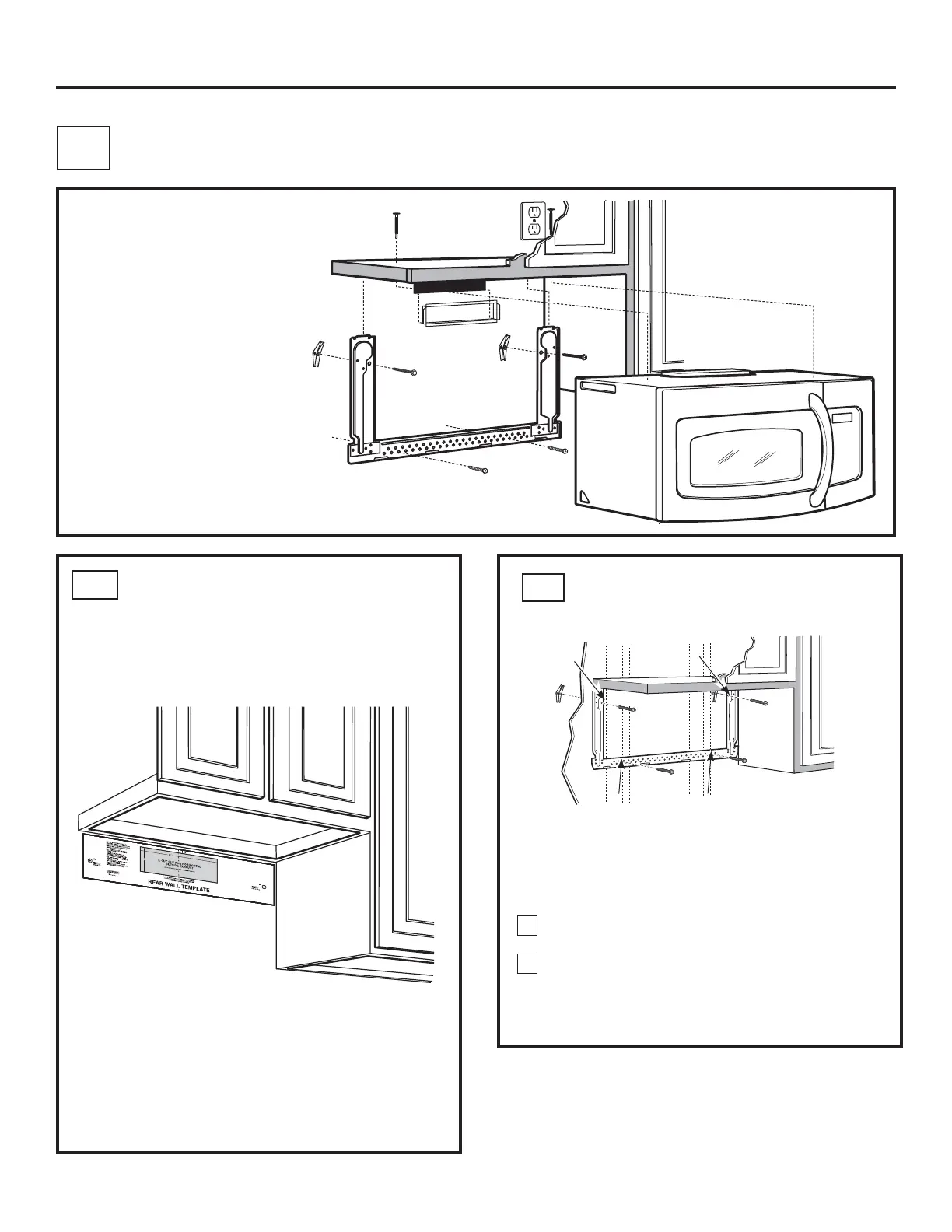

ESCAPE POSTERIOR EXTERNO (Conducto horizontal)
PERSPECTIVA GENERAL DE
LA INSTALACIÓN
B1. Prepare la pared posterior
B2. Cómo adherir el plato
de montaje a la pared
B3. Prepare el gabinete superior
B4. Ajuste el calefactor
B5. Monte el horno microondas
Instrucciones de instalación
B
CÓMO PREPARAR LA PARED
POSTERIOR PARA EL ESCAPE
POSTERIOR
B1.
Necesita cortar una abertura en la pared posterior para
el escape exterior.
• Lea las instrucciones en la PLANTILLA PARA LA
PARED POSTERIOR.
• Péguela con cinta adhesiva a la pared posterior,
alineándola con los agujeros previamente perforados
para los agujeros A y B en el plato de la pared.
• Corte la apertura, siguiendo las instrucciones de la
PLANTILLA PARA LA PARED POSTERIOR.
CÓMO ADHERIR LA PLACA
DE MONTAJE A LA PARED
B2
Pegue el plato a la pared usando los tornillos
basculantes. Por lo menos un tornillo de madera debe
ser usado para pegar el plato al poste de la pared. Las
ubicaciones recomendadas sobre la placa de montaje
se indican en A, B, C y D.
Remueva las mariposas del basculante de los
tornillos.
Inserte los tornillos en el plato de montaje a través
de los agujeros diseñados para ser insertados en
la pared de mampostería seca y pegue otra vez
las mariposas de
3
ø4s en cada tornillo.
1
2
A
B
C
D
