Instructions d’installation
6
• Ne serrez pas trop le coude de 90°, car l’attache
de la valve d’eau pourrait tordre ou le raccord
pourrait casser.
• Placez l’extrémité du coude, face vers
du lave-
vaisselle.
INSTALLATION DU COUDE
DE 90°
• Entourez le coude de 90° avec du ruban d’étanchéité
pour fi letage. Ne pas utiliser de pâte de plombier.
• Installez un coude de 90° sur la valve d'entrée d’eau.
DÉPOSEZ LA PLINTHE
• Déposez les deux vis de la plinthe. Enlevez
la plinthe.
• Mesurez la hauteur de l’ouverture et celle du lave-vaisselle.
Rallongez les pieds de mise à niveau sous le lave-vaisselle
afi n d’obtenir 0,64 cm (1/4 po) de moins que la hauteur de
l’ouverture.
AJUSTEZ LES PIEDS DE
MISE À NIVEAU
• Approchez le lave-vaisselle de l’emplacement choisi et
faites-le basculer sur le dos.
• Branchez le fi l d’alimentation blanc
(ou à nervures) au fi l blanc du lave-vaisselle, le fi l noir (ou
lisse) au fi l noir et le fi l de mise à la terre au fi l vert du
lave-vaisselle. Utilisez des capuchons de connexion
homologués UL de grosseur appropriée.
• Remettez le couvercle de la boîte de jonction. Assurez-
vous que les fi ls ne sont pas pincés sous le couvercle.
INSTALLATION DU
CORDON D’ALIMENTATION
Passez à l'étape suivante si votre lave-vaisselle est branché directement.
Utilisez l’ensemble de cordon d’alimentation WX09X70910 en vente
chez votre détaillant GE autorisé. Le cordon d’alimentation
et les connexions doivent être conformes aux normes du code na-
tional d’électricité et/ou aux codes et règlements locaux en vigueur.
• La longueur recommandée du cordon alimentation est de
137,16 cm min. et 162,56 cm max. (54 po min. et 64 po max.)

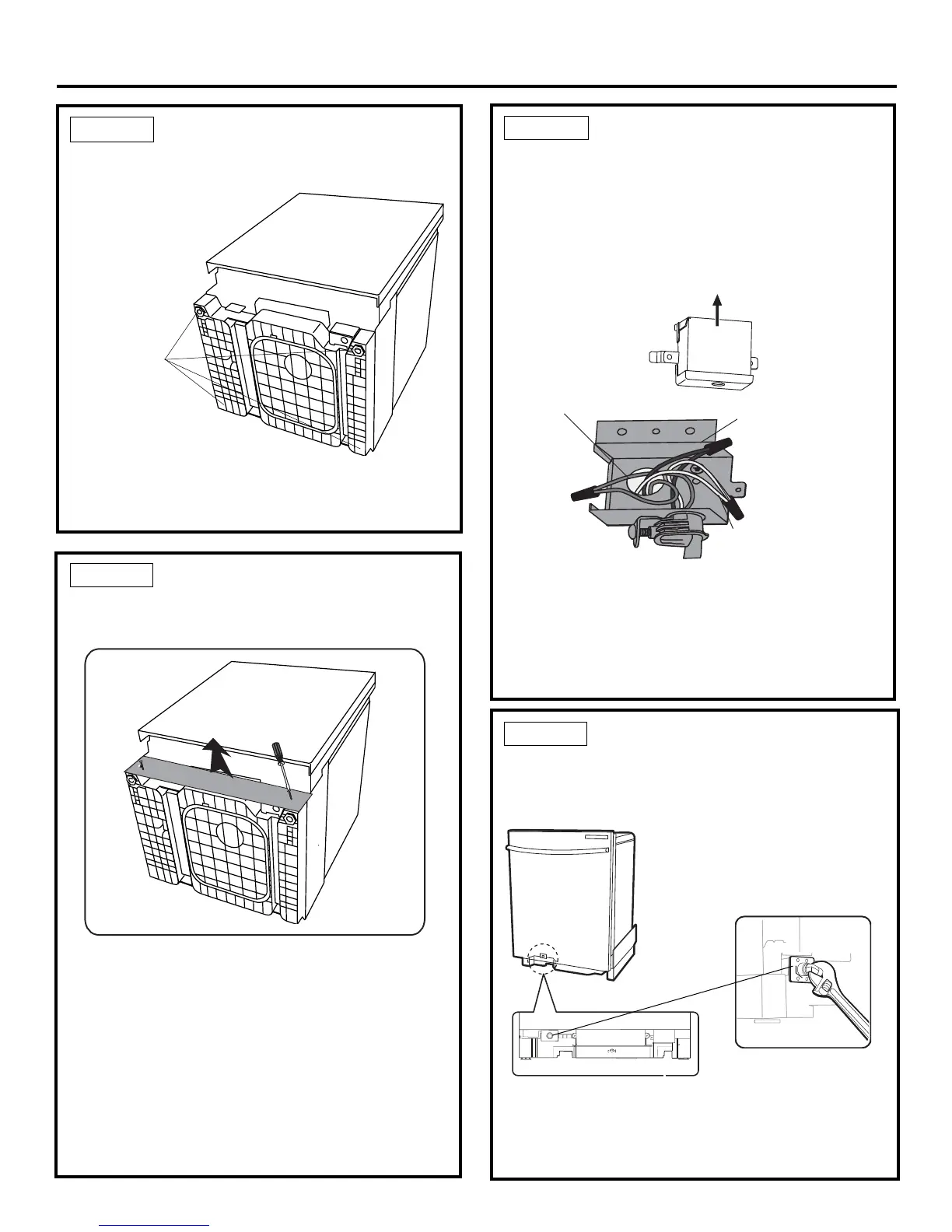

ÉTAPE 2
ÉTAPE 3
ÉTAPE 4
ÉTAPE 5
Ajustez selon
la hauteur de
l’ouverture
•
Retirer le couvercle
Fil vert à fil vert (mise à terre)
Fil noir à fil noir (courant)
Fil blanc à fil blanc (neutre)
de boîte de jonction
d’
é
entr e
de la valve d’eaud’
é
entr e
le bas et côté droit
de pièces
