Ne poussez pas le panneau avant
avec les genoux, cela pourrait
l’endommager.
Cordon
d’alimentation
(Si utilisé)
Couverture
isolante
Tuyau
d’eau
Câblage
électrique de
la maison
Tuyau
d’évacuation
Longueur max. du
tuyau d’évacuation :
3 m (10 pi)
CONSEIL : Placez le tuyau d’eau et le câblage de la maison
sur le plancher afi n d’éviter toute interférence avec la
base du lave-vaisselle.

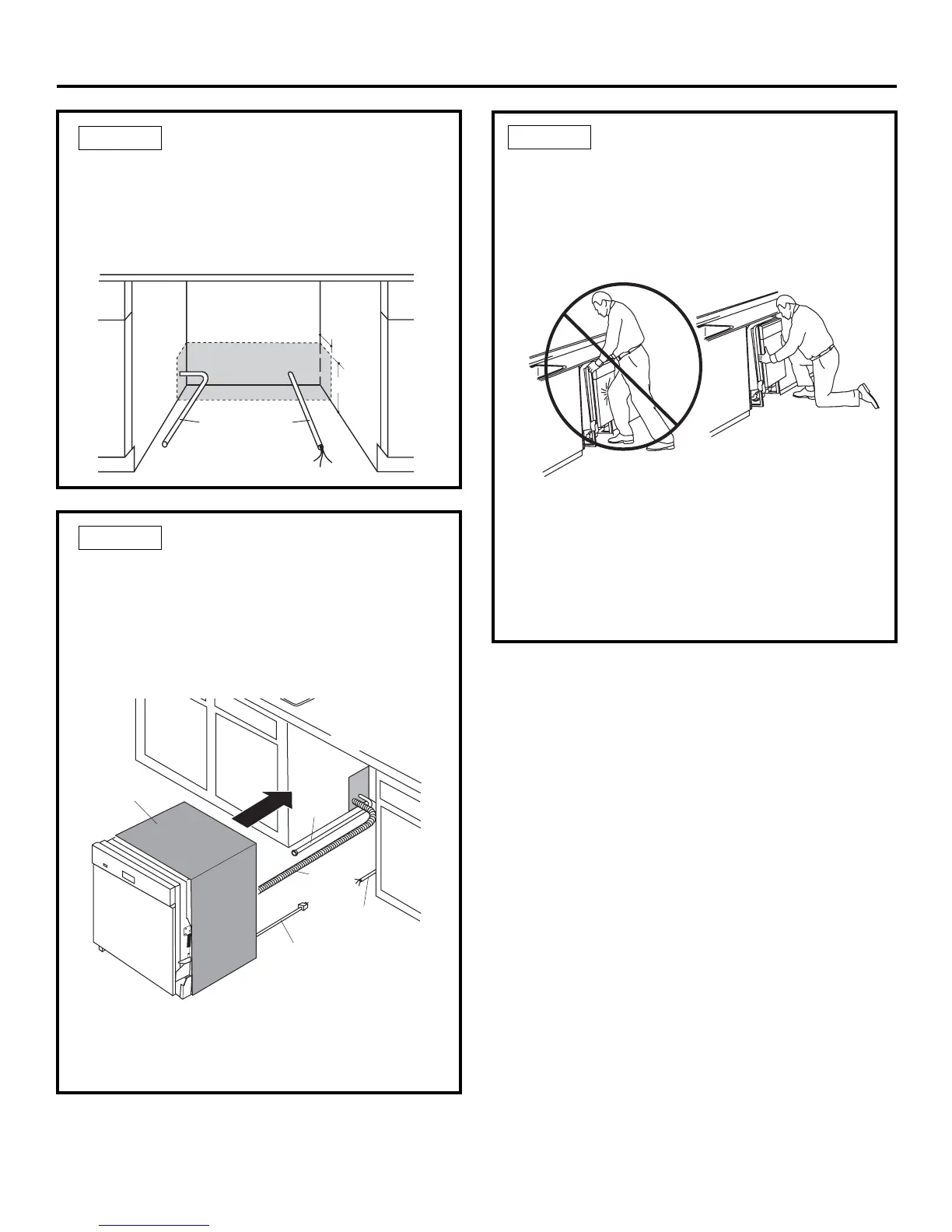

Figure N
INSERTION DU TUYAU
D’ÉVACUATION
DANS L’ARMOIRE
• Redressez le lave-vaisselle et placez-le en avant de
l’ouverture. Insérez le tuyau d’évacuation dans le trou du
mur de l’armoire.
S’il y a un cordon d’alimentation, faites passer son
extrémité par un trou individuel.
Instructions d’installation
7
GLISSEZ LE LAVE-VAIS-
SELLE PARTIELLEMENT DANS
L’OUVERTURE DE L’ARMOIRE
NE POUSSEZ PAS LE PANNEAU AVANT AVEC LES GENOUX, CELA
POURRAIT L'ENDOMMAGER.
• Faites glisser le lave-vaisselle dans l’ouverture,
quelques centimètres à la fois.
• Au fur et à mesure, tirez le tuyau d’évacuation dans
l’ouverture sous l’évier. Arrêtez de pousser lorsque le
lave-vaisselle dépasse de quelques centimères l’armoire
adjacente.
• Assurez-vous que le tuyau d’évacuation n’est pas plié sous
le lave-vaisselle et qu’il n’y a aucune interférence avec le
tuyau d’eau et le câblage électrique ou tout autre élément.
Figure O
MISE EN PLACE DU
TUYAU ET DU CÂBLAGE
DE LA MAISON
• Placez le tuyau d’alimentation en eau et le câblage
électrique de la maison sur le plancher de l’ouverture afi n
d’éviter toute interférence avec la base du lave-vaisselle
et les éléments sous le lave-vaisselle.
Figure M
ÉTAPE 6
ÉTAPE 8
ÉTAPE 7
Tuyau
d’alimentation
en eau
Câblage
électrique
de la maison
10,1 cm (4 po)
15,2 cm
(6 po)
