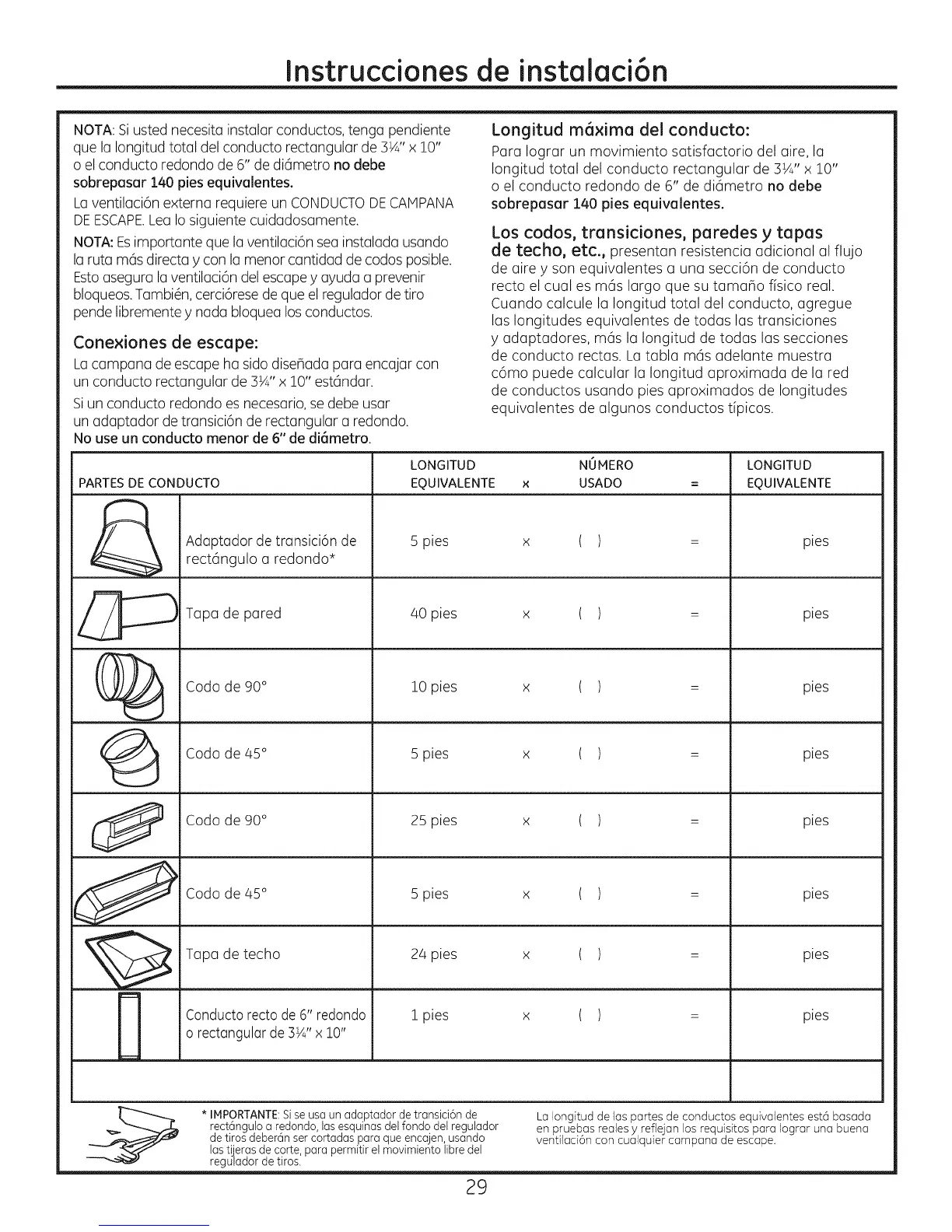

Instruccionesde instalaci6n
NOTA:Siusted necesita instalar conductos, tenga pendiente
que la Iongitud total del conducto rectangular de 3_¢"x 10"
o el conducto redondo de 6" de di6metro no debe
sobrepasar 140 pies equivalentes.
La ventilaci6n externa requiere un CONDUCTODECAMPANA
DEESCAPE.LeaIo siguiente cuidadosamente.
NOTA:Esimportante que laventilaci6n sea instalada usando
la ruta mas directa y con la menor cantidad de codos posible.
Estoasegura laventilaci6n delescape y ayuda a prevenir
bloqueos.Tambi6n,cerci6resede que el regulador de tiro
pende libremente y nada bloquea los conductos.
Conexiones de escape:
La campana de escape ha sido diseflada para encajar con
un conducto rectangular de 3_4"x !0" est6ndar.
Siun conducto redondo es necesario, se debe usar
un adaptador de transici6n de rectangular a redondo.
No use un conducto menor de 6" de diametro.
Longitud m6xima del conducto:
Para Iograr un movimiento satisfactorio del aire, la
Iongitud total del conducto rectangular de 3¼" x 10"
o el conducto redondo de 6" de di6metro no debe
sobrepasar 140 pies equivalentes.
Los codos, transiciones, paredes y tapas
de techo, etc., presentan resistencia adicional al flujo
de aire y son equivalentes a una secci6n de conducto
recto el cual es m6s largo que su tamaho fisico real.
Cuando calcule la Iongitud total del conducto, agregue
las longitudes equivalentes de todas las transiciones
y adaptadores, m6s la Iongitud de todas las secciones
de conducto rectas. La tabla m6s adelante muestra
c6mo puede calcular la Iongitud aproximada de la red
de conductos usando pies aproximados de longitudes
equivalentes de algunos conductos t[picos.
LONGITUD NUMERO LONGITUD
PARTES DE CONDUCTO EQUIVALENTE x USADO = EQUIVALENTE
i_ Adaptador de transici6n de 5 pies x ( ) : pies
rect6ngulo a redondo*
Tapa de pared 40 pies x ( ) = pies
C_ Codo de 90° !0 ( )
pies
×
pies
Codo de 45° 5 pies x ( ) = pies
Codo de 90° 25 pies x ( ) = pies
_ Codode45 ° 5 ( )
pies
×
pies
Tapa de techo 24 pies x ( ) = pies
Conductorectode 6" redondo 1 pies x ( ) = pies
o rectangularde 3¼"× 10"
* IMPORTANTE: Si se usa un adaptador de tronsici6n de La Iongitud de I(]s partes de conductos equivalentes est6 basc_da
rect6ngulo o redondo, los esquinas del fondo del regulador en pruebas reales y ref]ejan los requisitos para Iograr una buena
de tiros deber6n ser cortadas para que encojen, usando ventilaci6n con cualquier campana de escape.
los tijeros de corte, pora permitir el movimiento libre del
regulador de tiros.
29
