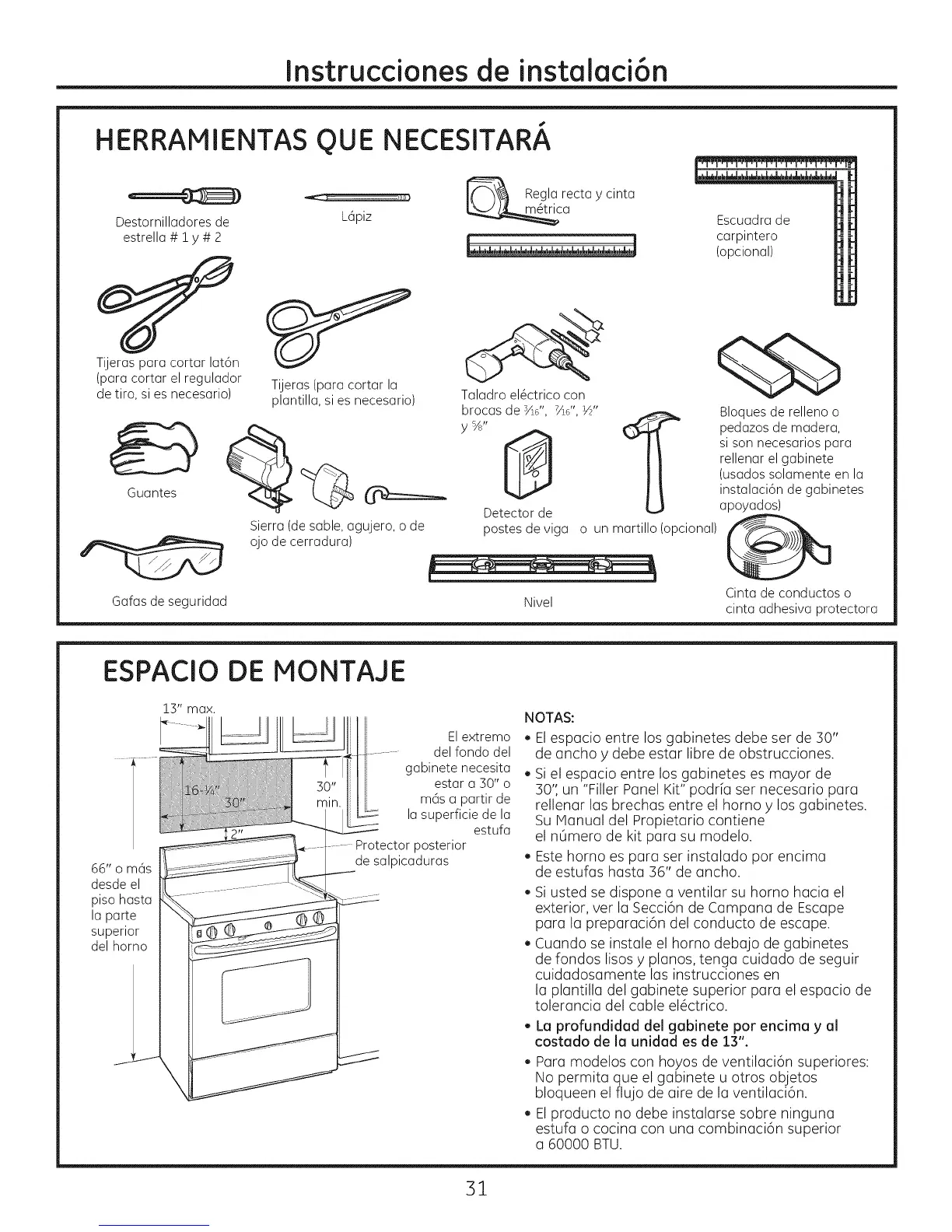

Instruccionesde instalaci6n
HERRAMIENTAS
Destornilladoresde
estrella# iy # 2
OUE
Lapiz
NECESITARA
_-_ Regl?rectaycinta
_ca
Escuadra de
carpintero
(opcional)
Tijeras para cortar lat6n
(para cortar el regulador
de tiro, si es necesario)
Guantes
Tijeras(paracortar la
plantilla,si es necesario)
Sierra(desable,agujero,o de
ojode cerradura)
Gafas de seguridad
Taladroel@ctricocon
brocasde VS', 7Ad',W'
y%,,
0
Detectorde
postesde viga
Bloques de relleno o
pedazos de madera,
si son necesarios para
rellenar el gabinete
(usados solamente en la
instalaci6n de gabinetes
apoyados)
o un martillo (opcional)
Nivel
Cinta de conductos o
cinta adhesiva protectora
ESPAClO DE MONTAJE
66" o m6s
desde el
piso hasta
la parte
superior
del homo
13" max.
Elextremo
del fondo del
gabinete necesita
estar a 30" o
mas a partir de
la superficie de la
estufa
Protector posterior
de salpicaduras
NOTAS:
. Elespacio entre los gabinetes debeser de 30"
de ancho y debe estar libre de obstrucciones.
. Siel espacio entre los gabinetes es mayor de
30",un "Filler Panel Kit" podrfa set necesario para
rellenar las brechas entre el homo y los gabinetes.
Su Manual del Propietario contiene
el nOmero de kit para su modelo.
. Este homo es para ser instalado por encima
de estufas hasta 36" de ancho.
. Si usted se dispone a ventilar su horno hacia el
exterior, ver la Secci6n de Campana de Escape
para la preparaci6n del conducto de escape.
. Cuando se instale el homo debajo de gabinetes
de fondos lisos y pianos, tenga cuidado de seguir
cuidadosamente las instrucciones en
la plantilla del gabinete superior para el espacio de
tolerancia del cable el6ctrico.
. La profundidad del gabinete por encima y al
costado de la unidad es de 13".
. Para modelos con hoyos de ventilaci6n superiores:
No permita que el gabinete u otros objetos
bloqueen el flujo de aire de la ventilaci6n.
. El producto no debe instalarse sobre ninguna
estufa o cocina con una combinaci6n superior
a 60000 BTU.
