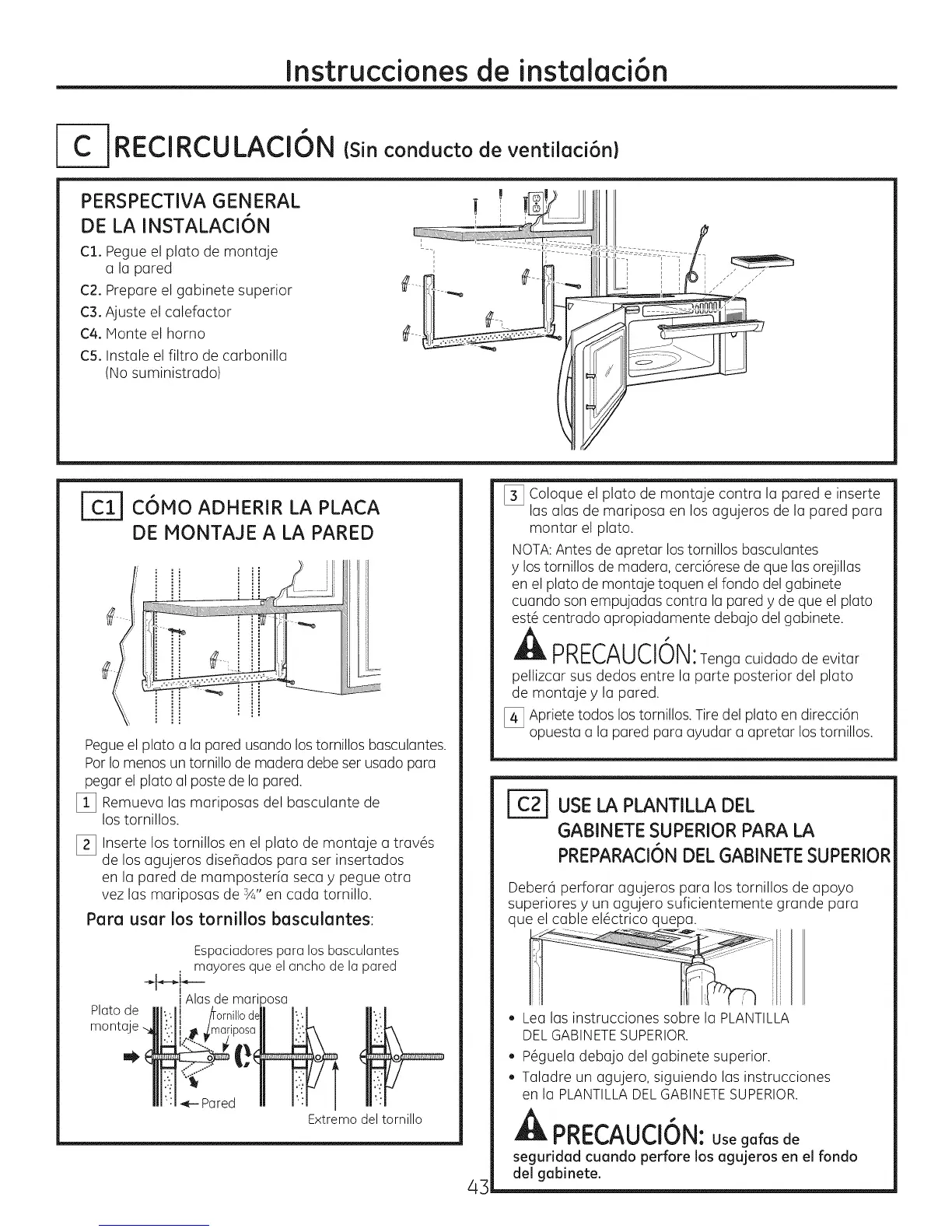

Instrucdonesde instalaci6n
RECIRCULACION Csinconducto de ventilaci6nl
PERSPECTIVA GENERAL
DE LA INSTALACION
Cl. Pegue el plato de montuje
a la pared
(:;2.Prepare el gabinete superior
C3. Ajuste el calefactor
C4. Monte el homo
C5. Instale el filtro de carbonilla
(Nosuministrado)
I
COMO ADHERIR LA PLACA
DE MONTAJE A LA PARED
Pegueel plato a la pored usondo los tornillos bosculantes.
ParIo menos un tornillo de modero debe ser usado para
pegar el plato ol paste de la pored.
[] Remueva las mariposas del basculante de
lostornillos.
[_ Inserte los tornillos en el plato de montaje o trav6s
de los agujeros disehados para ser insertodos
en Io pored de momposter[a seco y pegue otra
vez las mariposas de sA"en cada tornillo.
Para usar los tornillos basculantes:
Plato de
manta
Espaciadorespara losbasculantes
mayoresque elancho de la pared
' I
i Alasde mariposa
Extremo del tornillo
4_
[_ Coloque el plato de montaje contra la pared e inserte
las alas de mariposa en los agujeros de la pared para
montar el plato.
NOTA:Antes de apretar lostornillos basculantes
y los tornillos de madera, cerci6rese de que las orejillas
en el plato de montaje toquen el fondo del gabinete
cuando son empujadas contra la pared y de que el plato
est_ centrado apropiadamente debajo del gabinete.
A "
PRECAUCION:Tenga cuidado de evitar
pellizcar sus dedos entre la parte posterior del plato
de montaje y la pared.
[_ Apriete todos lostornillos. Tire del plato en direcci6n
opuesta a la pared para ayudar a apretar lostornillos.
USELA PLANTILLA DEL
GABINETE SUPERIORPARA LA
PREPARACI6NDEL GABINETESUPERIOR
Deber6 perforar agujeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable el6ctrico quepa.
. Lea las instrucciones sabre la PLANTILLA
DELGABINETESUPERIOR.
. P6guela debajo del gabinete superior.
* Taladre un agujero, siguiendo las instrucciones
en la PLANTILLADELGABINETESUPERIOR.
A "
PRECAUCION:Use gafas de
seguridad cuando perfore los agujeros en el fondo
del gabinete.
