GE PVM9179DF1BB Installation Manual

Instruccionesde instalaci6n

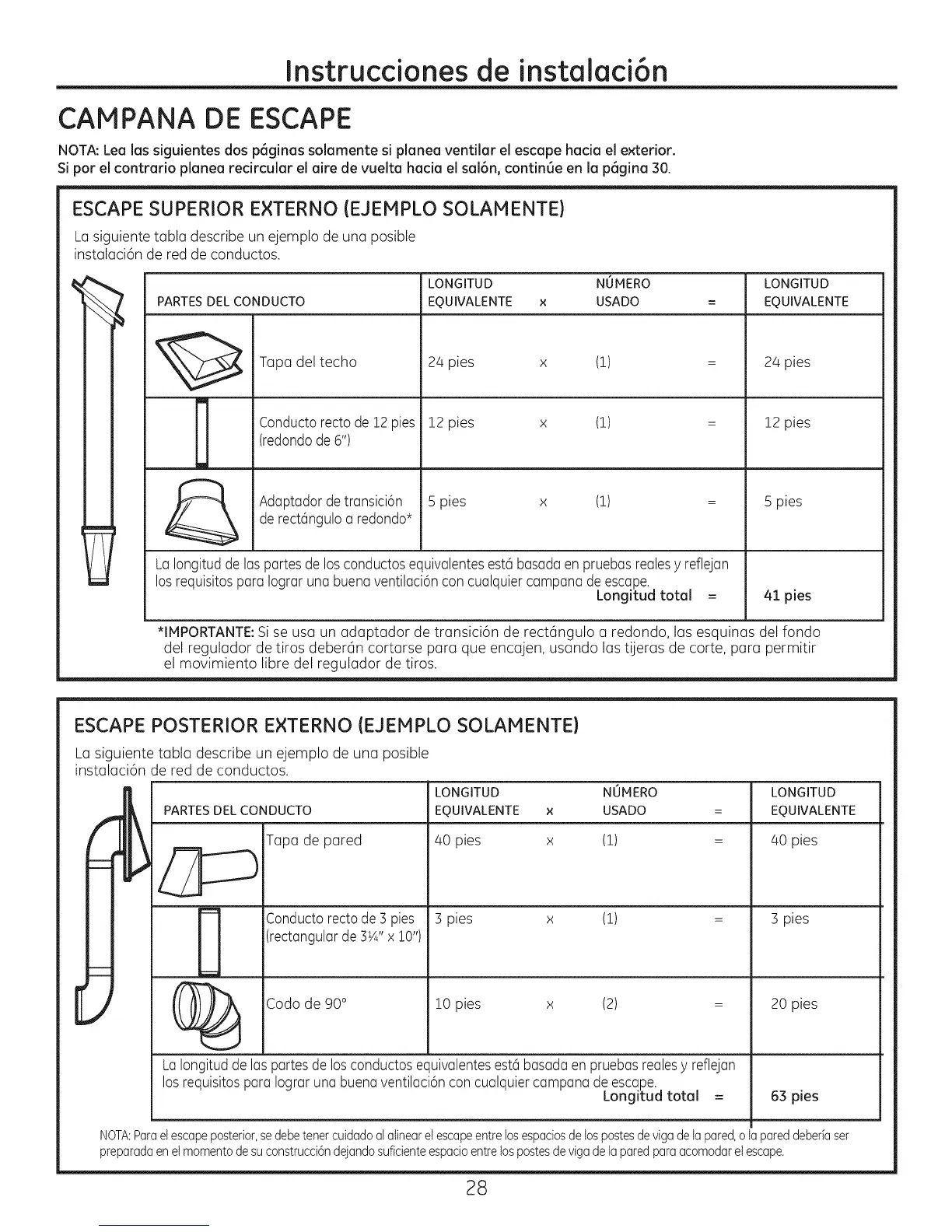

CAMPANA DE ESCAPE
NOTA:Lea las siguientes dos p6ginas solamente si planea ventilar el escape hacio el exterior.
Si por el contrario planea recircular el aire de vuelta hacia el sal6n, contin6e en la p6gina 30.
ESCAPE SUPERIOR EXTERNO (EJEMPLO SOLAMENTE)
La siguiente tabla describe un ejemplo de una posible
instalaci6n de red de conductos.
PARTES DEL CONDUCTO
LONGITUD NUMERO
EQUIVALENTE x USADO
Tapa del techo
Conductorecto de 12pies
(redondode 6")
24 pies x (!)
12 pies x (!)
LONGITUD
EQUIVALENTE
24 pies
12 pies
R
14_ Adaptadordetransici6n 5 pies x (1) : 5 pies
de rect6nguloa redondo*
LaIongitudde las partes de los conductosequivalentesest6 basadaen pruebasrealesy reflejan
losrequisitospara Iograr una buenaventilaci6n con cualquier campana deescape.
Longitud total = 41 pies
*IMPORTANTE:Sise usa un adaptador de transici6n de rect6ngulo a redondo, las esquinas del fondo
del regulador de tiros deber6n cortarse para que encajen, usando las tijeras de corte, para permitir
el movimiento libre del regulador de tiros.
ESCAPE POSTERIOR EXTERNO (EJEMPLO SOLAMENTE)
La siguiente tabla describe un ejemplo de una posible
instalaci6n de red de conductos.
LONGITUD NOHERO
PARTESDELCONDUCTO EQUIVALENTE × USADO :
Tapa de pared 40 pies x (1) :
---- Conductorecto de 3 pies 3 pies x (1) :
(rectangularde 3½" x 10")
_ Codo de 90° !0 pies x (2) =
La Iongitudde las partesde los conductosequivalentesest6basada en pruebasrealesy reflejan
losrequisitospara Iograr una buenaventilaci6n con cualquiercampana de escape..
Longitud total =
LONGITUD
EQUIVALENTE
40 pies
3 pies
20 pies
63 pies
NOTA:Paraetescapeposterior,sedebetenercuidadoalalinearel escapeentrelosespaciosdelospostesderiga dela pared,o la pareddeberiaset
preparadaenetmomentodesuconstrucci6ndejandosuficienteespacioentrelospostesderiga dela paredparaacomodarel escape.
