USCITA CONTINUA (OUT3)
CONTINUOUS OUTPUT (OUT3)
SORTIE CONTINUE (OUT3)
STETIGER AUSGANG (OUT3)
SALIDA CONTINUA (OUT3)
SAÍDA CONTÍNUA (OUT3)
PROFILO
Questa scheda supporta la funzione di uscita prevista come OUT3 nello strumento 600. Normalmente utilizzata come uscita di rego-
lazione. La schedina è automaticamente riconosciuta dallo strumento che abilita visibilità ed impostazione dei parametri relativi.
PROFILE
This board supports the output function provided as OUT3 on the 600 instrument. Normally used as control output.
The board is automatically recognized by the instrument, which enables display and setting of the parameters involved.
GENERALITES
Cette carte supporte la fonction sortie prévue comme OUT3 dans l’outil 600. Normalement utilisée en tant que sortie de régulation.
La carte est automatiquement reconnue par l’outil qui habilite la visibilité et la programmation des paramètres appropriés.
BESCHREIBUNG
Diese Karte unterstützt die als OUT3 beim Instrument 600 vorgesehene Ausgangsfunktion. Normalerweise als Regelausgang
verwendet. Das Gerät erkennt die Karte automatisch und aktiviert die Funktionen für die Anzeige und die Einstellung der entspre-
chenden Parameter.
PERFIL
Esta ficha soporta la función de salida prevista como OUT3 en el instrumento 600. Normalmente utilizada como salida de regulación.
La ficha es reconocida de modo automático por el instrumento, que habilita visibilidad y programación de los respectivos parámetros.
PERFIL
Esta placa suporta a função de saída prevista como OUT3 no instrumento 600. Normalmente é utilizada como saída de controle. A
placa é reconhecida automaticamente pelo instrumento, que habilita a visibilidade e configuração dos respectivos parâmetros.
TECHNISCHE DATEN
Standardausgang 0/2...10 V,Rout = 500Ω (R
≥ 250KΩ), max.
Kurzschlussstrom 20mA, Genauigkeit besser als 2% v.Ew.
Auflösung 7 Bit (PWM). Es ist möglich, den Ausgang 0/4...20mA
(R
≤ 500Ω) mittels Jumper zu konfigurieren, der einen
Nebenwiderstand von 500Ω parallel zum Ausgang zwischenschal-
tet.
Ausgangstyp Jumper S1
20mA OFF (Offen)
10 V ON (Geschlossen) Standard
DATOS TÉCNICOS
Salida estándar 0/2…10 V, Rout = 500Ω (R
≥ 250KΩ), cor-
riente máx. de cortocircuito 20mA, precisión superior a 2% f.s.
Resolución 7 bit (PWM). Es posible configurar la salida 0/4...20mA
(R
≤ 500Ω) mediante jumper que conecta un shunt de 500Ω
en paralelo con la salida.
Tipo de salida Jumper S1
20mA OFF(abierto)
10 V ON (cerrado) estándar
DADOS TÉCNICOS
Saída padrão 0/2…10 V, Rout = 500Ω, orrente máx. de curto-
circuito 20mA (R
≤ 500Ω) ,
grau de precisão inferior a 2% f.e.
Resolução 7 bit (PWM). É possível configurar a saída 0/4...20mA
(R
≤ 500Ω) mediante ponte que introduz um shunt de 500Ω
em paralelo na saída.
Tipo de saída Jumper S1
20mA OFF (aberto)
10 V ON (fechado) padrão
DATI TECNICI
Uscita standard 0/2…10 V, Rout = 500Ω (R
≥ 250KΩ), max
corrente di cortocircuito 20mA,
accuratezza migliore 2% f.s.
Risoluzione 7 bit (PWM). É possibile configurare l’uscita in
0/4…20mA (R
≤ 500Ω) tramite jumper che toglie uno shunt
di 500Ω in parallelo all’uscita.
Tipo di uscita Jumper S1
20mA OFF (aperto)
10 V ON (chiuso) standard
TECHNICAL DATA
Standard output 0/2…10 V, Rout = 500Ω (R
≥ 250KΩ), max.
short circuit current 20mA, accuracy better than 2% f.s.
Resolution 7 bit (PWM).
The 0/4…20mA (R
≤ 500Ω) output can be configured by
jumper, which inserts a 500Ω shunt in parallel to the output.
Output type Jumper S1
20mA OFF (open)
10 V ON (closed) standard
CARACTERISTIQUES TECHNIQUES
Sortie standard 0/2…10 V, Rout = 500Ω (R
≥ 250KΩ), cou-
rant maxi de court-circuit 20mA,
précision supérieure à 2% p.e.
Résolution 7 bits (PWM). Il est possible de configurer la sortie 0/4
.... 20mA (R
≤ 500Ω) par un cavalier qui insère un shunt de
500Ω en parallèle à la sortie.
Type de sortie Cavalier S1
20mA OFF (ouvert)
10 V ON (fermé) standard

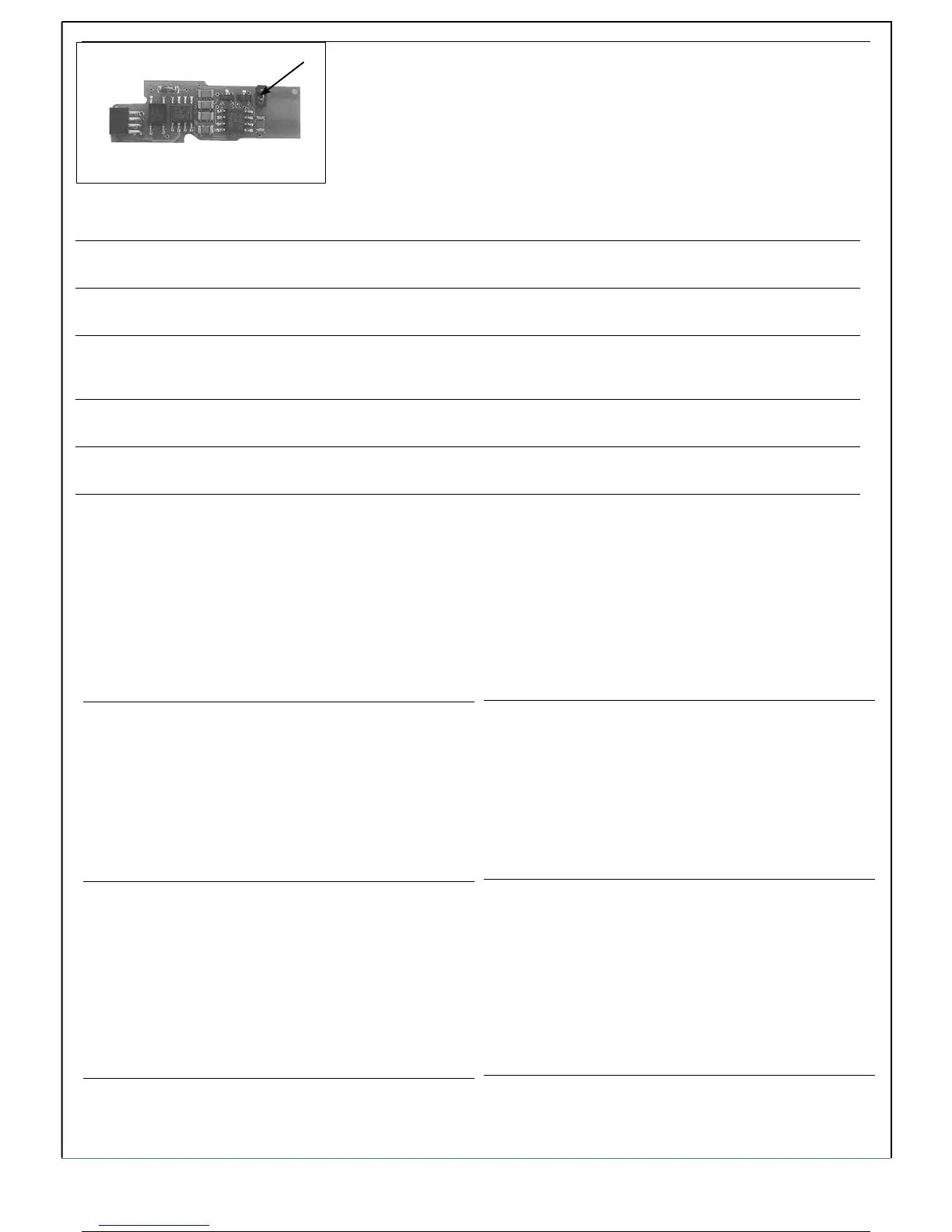

S1
10 80336L_MHW_APPENDIX_600_07-2011
27 / 31
