Sección 2: Desembalaje e inspección
8 Directrices de instalación para generadores enfriados por aire de 60 Hz
Figura 2-3. Caja del disyuntor y llaves
(como se envían)
5. Hay dos cerraduras que fijan la tapa, una a cada
lado. Para abrir la tapa correctamente, presione
hacia abajo en la tapa sobre el cierre lateral y
desenganche el pestillo.
6. Repita en el otro lado. Si no se aplica presión
sobre la parte superior, la tapa puede aparecer
atorada.
NOTA: Siempre verifique que las cerraduras laterales
estén abiertas antes de intentar levantar la tapa.
7. Una vez que la tapa esté abierta, retire el tablero
de acceso delantero levantándolo hacia arriba y
afuera. También retire el panel negro, indicado por
la flecha, sobre la parte superior de la zona de
conexiones del cliente. Vea la Figura 2-4.
8. Efectúe una inspección visual en busca de daños
durante el transporte. Si hay daños presentes,
comuníquese con el transportista de carga.

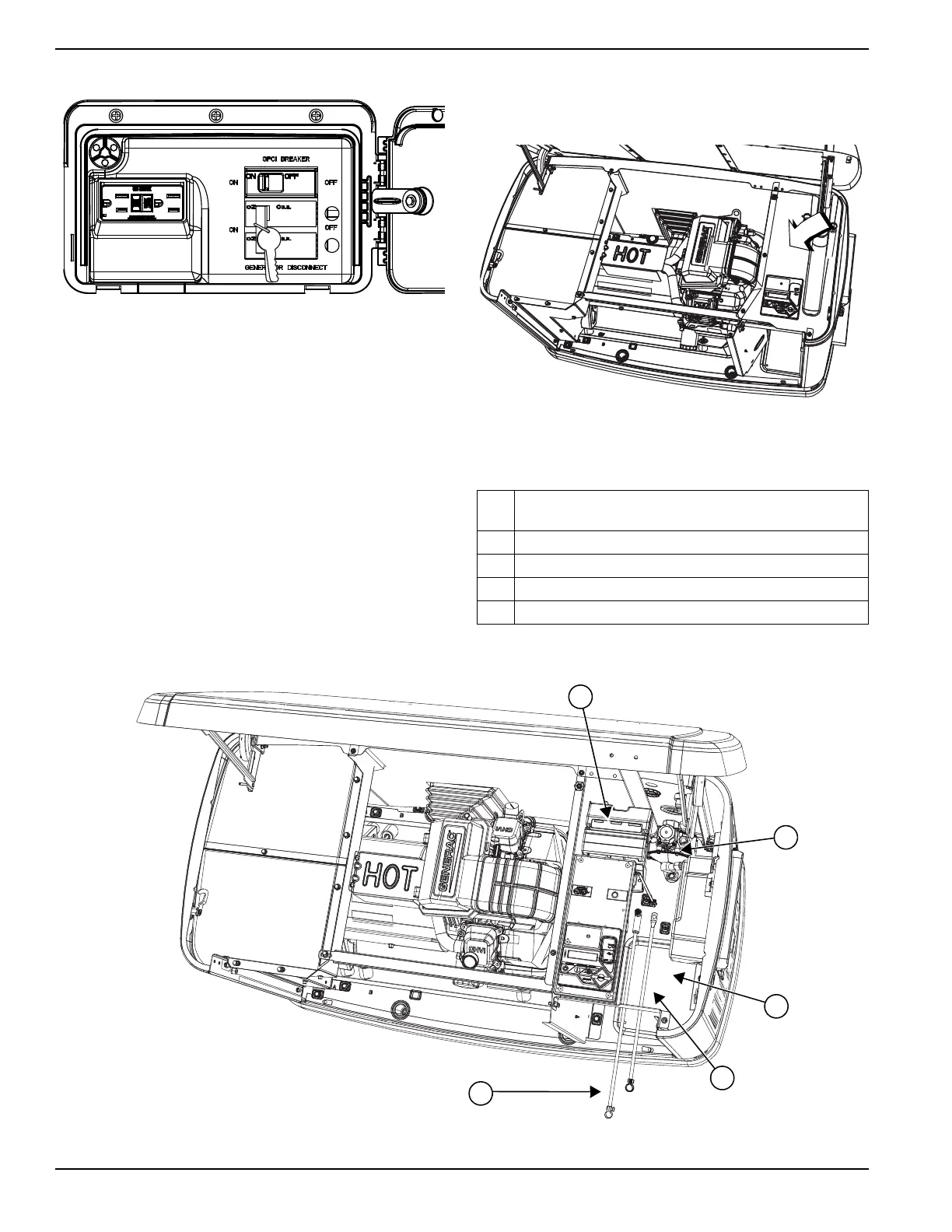

Figura 2-4. Inspección en busca de daños
9. La Figura 2-5 ilustra lo siguiente:
Figura 2-5. Zona de conexiones del cliente y ubicación de las piezas sueltas
A Zona de conexiones del cliente (debajo y detrás del
tablero de control)
B Regulador de combustible
C Compartimiento de baterías
D Cables de batería positivo (+) y negativo (-)
E Ubicación de las "Piezas que se envían sueltas"
