22
Control de un contactor separado
Se puede comprar al fabricante un módulo de relé de contactor separado.
Este modelo se suministra en una versión de 24 VCA (requiere un kit de
arranque, que incluye un transformador de 24 VCA y el primer módulo
de accionamiento de 50 A, 24 V instalado en el terreno) o una versión
con bobina de 120 VCA.
1. Monte el módulo de contactor y conecte la carga a los contactos
principales.
2. Conecte la bobina del contactor a los terminales deseados de la
tarjeta OPCB (contactor 1, 2, 3 o 4) en la regleta de terminales.
3. Conecte del mismo modo los contactores del módulo de gestión de
alimentación adicional.
NOTA:
Será necesario determinar el orden de “rechazo” de las cargas
conectadas y conectar las cargas a la tarjeta OPCB en ese orden.
Uno es la prioridad más alta y cuatro es la prioridad más baja.
2.6 CONEXIÓN DEL SUMINISTRO DE ALI-
MENTACIÓN PARA LOS CONTACTORES
La tarjeta de control de prevención de sobrecarga (OPCB) se puede
alimentar con suministro de alimentación de 24 VCA o 120 VCA. El sumi-
nistro de 24 VCA proviene de un transformador Clase 2 que se puede
comprar al fabricante. La subplaca del gabinete cuenta con agujeros de
montaje para montar el transformador. El suministro de 120 VCA tiene
un fusible de 5 A y se conecta en la fábrica a los terminales de la tarjeta
OPCB con las etiquetas "T1" y "Neutral".
2.6.1 SUMINISTRO DE 24 VCA

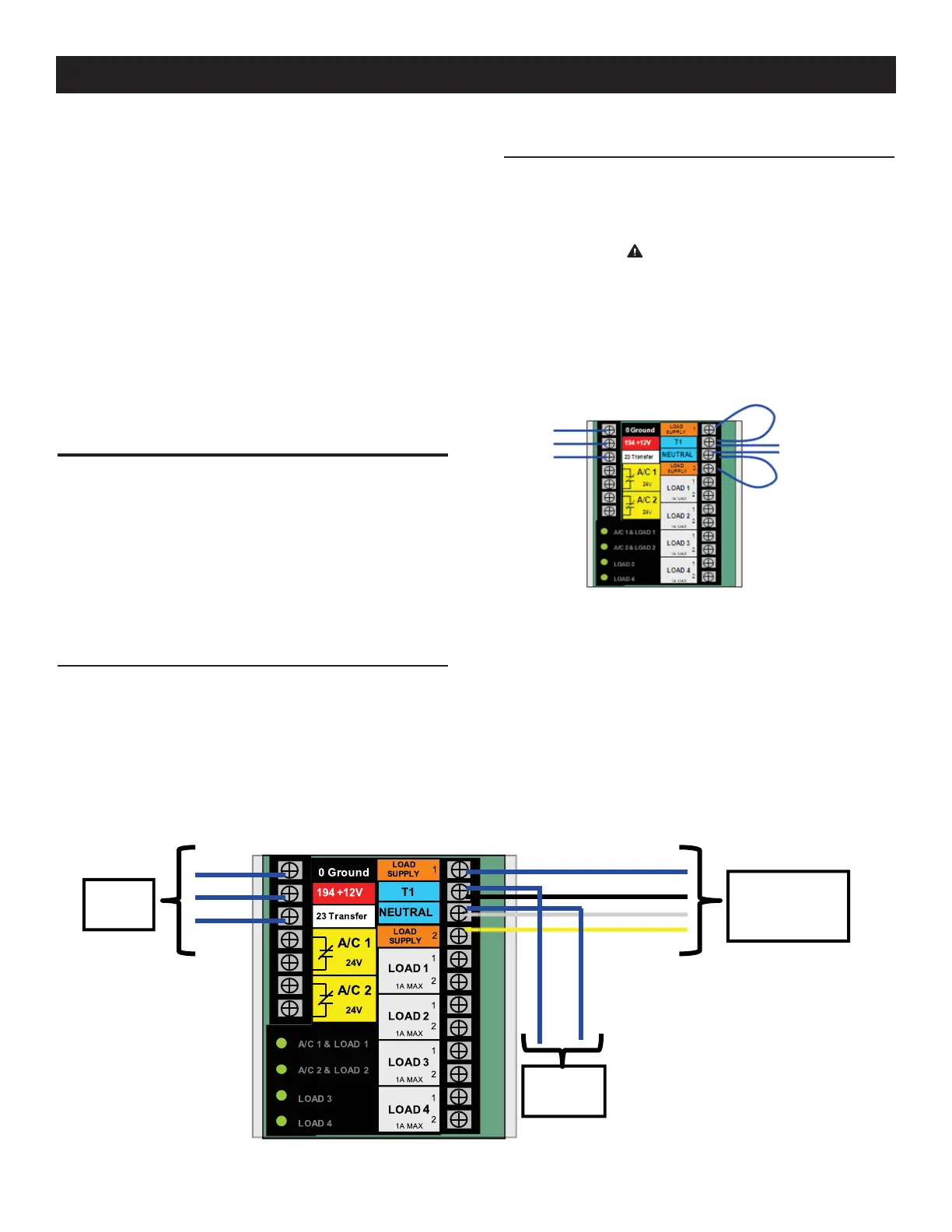

La conexión del transformador se hace como se muestra en la Figura 2.2
Cable azul - Terminal "SUMINISTRO DE CARGA 1" de la OPCB
Cable negro - Terminal “T1” de la OPCB
Cable blanco - Terminal “NEUTRO” de la OPCB
Cable amarillo - Terminal "SUMINISTRO DE CARGA 2" de la OPCB
2.6.2 SUMINISTRO DE 120 VCA
Instale los siguientes cables puente en el módulo OPCB (Figura 2.3).
Cable - Suministro de carga 1 a T1
Cable - Suministro de carga 2 a T2
PRECAUCIÓN
El voltaje de suministro de carga en los termi-
nales de la tarjeta OPCB debe coincidir con el
voltaje de la bobina del contactor del módulo
PMM. En caso contrario se dañará el equipo.
Figura 2.3 — Conexiones de suministro de 120 VCA
Cablead
o de la
fábrica
Cable puente de T1
a Suministro de carga 1
Cable puente de Neutro
a Suministro de carga 2
T1 (Fábrica)
00 (Fábrica)
Cablead
o de la
fábrica
Cableado
existente
Conductores del
transformador
Instalado en el
terreno
Azul
Negro
Blanco
Amarillo
Figura 2.2 — Conexiones de suministro de 24 VCA
Instalación
