38
3.2.3 RETOUR DU CÔTÉ DE LA SOURCE D'ALIMENTATION
NORMALE
Actionnez manuellement le commutateur pour remettre la fenêtre « A »
à la position « MARCHE ».
3.3 VÉRIFICATION DE LA TENSION
3.3.1 VÉRIFICATIONS DE LA TENSION DU RÉSEAU PUBLIC
1. OUVREZ l'alimentation du RÉSEAU PUBLIC au commutateur de
transfert à l'aide des moyens prévus (tel que le disjoncteur du circuit
principal du RÉSEAU PUBLIC).
DANGER!
FAITES PREUVE DE PRUDENCE. LE
COMMUTATEUR DE TRANSFERT EST DÉSORMAIS
ALIMENTÉ. UN CONTACT AVEC LES BORNES
ALIMENTÉES EST EXTRÊMEMENT DANGEREUX
ET PEUT PRODUIRE UNE DÉCHARGE
ÉLECTRIQUE POTENTIELLEMENT MORTELLE.
2. Au moyen d'un voltmètre alternatif précis, vérifiez les tensions.
Mesurez à travers les cosses N1 et N2 du CTA; vérifiez également
N1 à NEUTRE et N2 à NEUTRE.
DANGER!
L'OUBLI D'ÉTEINDRE L'ALIMENTATION DU
RÉSEAU PUBLIC AVANT DE COMMENCER À TRA-
VAILLER SUR DES CONNEXIONS DU RÉSEAU
PUBLIC DU COMMUTATEUR DE TRANSFERT
OCCASIONNERA DES DÉCHARGES ÉLEC-
TRIQUES EXTRÊMEMENT DANGEREUSES, VOIRE
MORTELLES.
3. Lorsque vous avez vérifié que la tension de l'alimentation du
RÉSEAU PUBLIC est correcte et compatible au commutateur de
transfert, placez le commutateur de transfert à la position ARRÊT
pour l'alimentation du RÉSEAU PUBLIC.
3.3.2 VÉRIFICATIONS DE LA TENSION DU GÉNÉRATEUR
1. Sur le panneau du générateur, sélectionnez le mode de fonc-
tionnement MANUEL. Le générateur devrait se lancer et démarrer.
2. Attendez au moins cinq minutes afin de laisser le temps au généra-
teur de se stabiliser et de se réchauffer.
3. Positionnez le disjoncteur du circuit principal du générateur (CB1)
en position MARCHE ou FERMÉ.
DANGER!
FAITES PREUVE DE PRUDENCE. LA TENSION
DE SORTIE DU GÉNÉRATEUR ALIMENTE
MAINTENANT LES BORNES DU COMMUTATEUR
DE TRANSFERT. UN CONTACT AVEC LES
BORNES ALIMENTÉES EST EXTRÊMEMENT
DANGEREUX ET PEUT PRODUIRE UNE
DÉCHARGE ÉLECTRIQUE POTENTIELLEMENT
MORTELLE.
Utilisation
DANGER : N'effectuez PAS de transfert manuel sous charge.
Déconnectez le commutateur de transfert de toute source
d'alimentation au moyen de méthodes approuvées, comme
en utilisant un ou des disjoncteurs principal (aux).
Instructions détaillées imprimées sur le commutateur de transfert.
REMARQUE : Replacez le levier à la position d'entreposage dans le boîtier lorsque le transfert manuel est terminé.
Arbre
d'entraînement
Fixez le levier
à l'arbre
d'entraînement.
Vue latérale
Baissez le levier, puis
relâchez-le doucement
pour permettre au ressort
interne de se détendre.
Fenêtre « B »
« SYSTÈME DE
SECOURS »
Fenêtre « A »
« RÉSEAU PUBLIC »

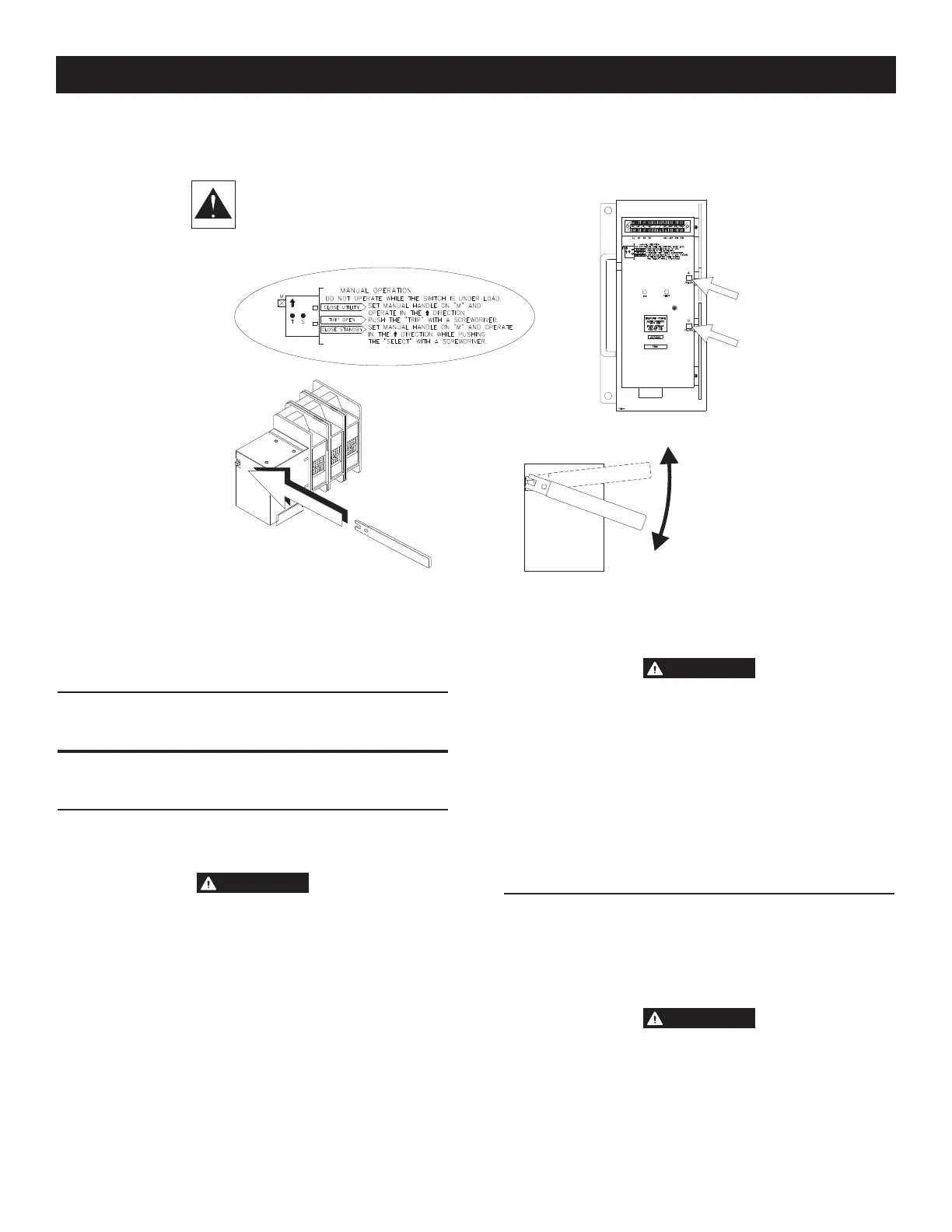

Figure 3.1 — Activation du commutateur de transfert
