24
3.2.3 REGRESO AL LADO DE FUENTE NORMAL
Accione manualmente el interruptor para devolver la ventana "A" a la
posición "ON".
3.3 COMPROBACIONES DE VOLTAJE
3.3.1 COMPROBACIONES DE VOLTAJE DEL SERVICIO
PÚBLICO
1. Conecte en el suministro de alimentación del SERVICIO PÚBLICO
al interruptor de transferencia, usando cualquiera de los medios
proporcionados (como el disyuntor principal de línea del SERVICIO
PÚBLICO).
¡PELIGRO!

PROCEDA CON PRECAUCIÓN. EL INTERRUPTOR
DE TRANSFERENCIA ESTÁ AHORA
ELÉCTRICAMENTE VIVO. EL CONTACTO CON
TERMINALES VIVOS RESULTA EN CHOQUES
ELÉCTRICOS EXTREMADAMENTE PELIGROSOS
Y POSIBLEMENTE MORTALES.
2. Con un voltímetro de CA preciso, compruebe si el voltaje es correcto.
Mida entre los terminales N1 y N2 del ATS: N1 con NEUTRO y N2
con NEUTRO.
¡PELIGRO!

NO COLOCAR EN OFF LA ALIMENTACIÓN
DE SERVICIO PÚBLICO ANTES DE REALIZAR
TRABAJOS EN LAS CONEXIONES DE SERVI-
CIO PÚBLICO DEL ATS PUEDE RESULTAR EN
CHOQUE ELÉCTRICO EXTREMADAMENTE PELI-
GROSO Y POSIBLEMENTE MORTAL.
3. Cuando tenga la certeza de que el voltaje de suministro del
SERVICIO PÚBLICO es correcto y compatible con los valores
nominales del interruptor de transferencia, coloque en OFF la ali-
mentación de SERVICIO PÚBLICO al interruptor de transferencia.
3.3.2 COMPROBACIONES DE VOLTAJE DEL GENERADOR
1. En el tablero del generador, seleccione el modo de funcionamiento
MANUAL. El generador debe efectuar giros de arranque y arrancar.
2. Deje que el generador se estabilice y caliente sin carga durante
cinco minutos como mínimo.
3. Coloque el disyuntor principal del generador (CB1) en su posición
ON o CLOSED (Cerrado).
¡PELIGRO!

PROCEDA CON PRECAUCIÓN. EL VOLTAJE
DE SALIDA DEL GENERADOR AHORA ESTÁ
SIENDO ENTREGADO EN LOS TERMINALES
DEL INTERRUPTOR DE TRANSFERENCIA. EL
CONTACTO CON TERMINALES VIVOS RESULTA
EN CHOQUES ELÉCTRICOS EXTREMADAMENTE
PELIGROSOS Y POSIBLEMENTE MORTALES.
Operación
PELIGRO: NO transfiera manualmente bajo carga.
Desconecte el interruptor de transferencia de todas las fuentes de
alimentación mediante medios aprobados, como un disyuntor principal.
Detalle de las instrucciones impresas en el interruptor de transferencia.
NOTA: Devuelva la manija a la posición de almacenamiento en el gabinete al terminar con la transferencia manual
Eje de
accionamiento
Fije la manija al eje
de accionamiento.
Vista trasera
Mueva la manija hacia
abajo, luego suelte
lentamente para
permitir que el resorte
interno se relaje
Ventana "B"
"RESERVA"
Ventana "A"
"SERVICIO
PÚBLICO"

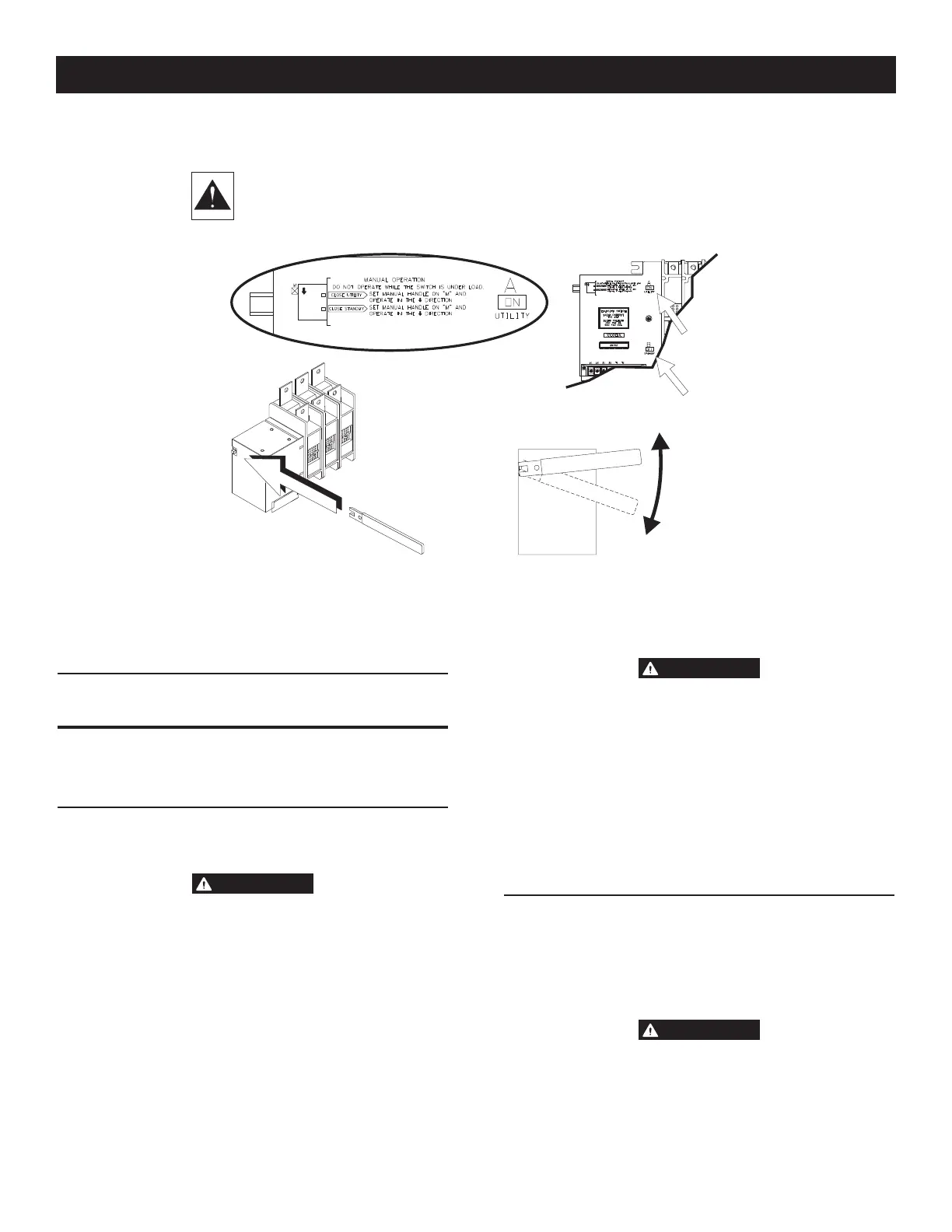

Figura 3.1 — Accionamiento del interruptor de transferencia
