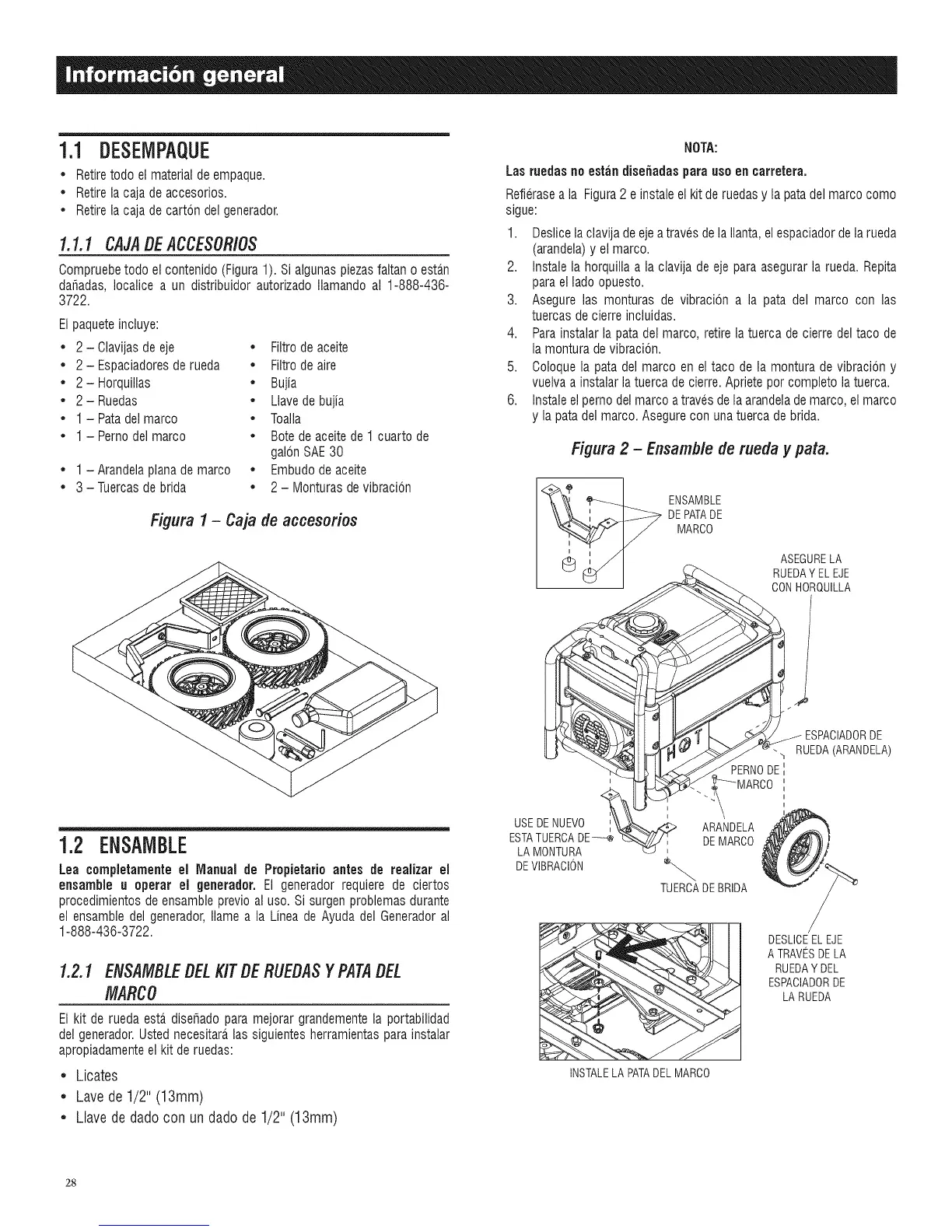

1.1 DESEIVIPAQUE
• Retiretodo el materialde empaque.
• Retirela caja deaccesorios.
• Retirela caja decarton del generador.
1.1.1 CAJADEACCESORiOS
Compruebetodo el contenido (Figura1). Si algunaspiezasfaltan o estan
dahadas, Iocalice a un distribuidor autorizado Ilamando al 1-888-436-
3722.
Elpaqueteincluye:
• 2- Clavijasde eje • Filtro de aceite
• 2- Espaciadoresde rueda • Filtro de aire
• 2-Horquillas • Bujia
• 2-Ruedas • Llavede bujia
• 1 -Patadelmarco • Toalla
• 1 - Pernodel marco • Bote deaceite de 1 cuarto de
galon SAE30
• 1 -Arandelaplanade marco • Embudode aceite
• 3- Tuercasdebrida • 2 - Monturasde vibracion
Figura 1 - Caja de accesorios
NOTA:
Las ruedas no estan disefiadas para usoen carretera.
Refieraseala Figura2 e instaleel kit deruedas y la pata del marco como
sigue:
1. Deslicelaclavija deejeatraves dela Ilanta,el espaciadordela rueda
(arandela)y el marco.
2. Instale la horquilla a la clavija de eje para asegurarla rueda. Repita
parael lado opuesto.
3. Asegure las monturas de vibracion a la pata del marco con las
tuercas de cierre incluidas.
4. Parainstalarla pata delmarco, retire la tuerca de cierre del taco de
la montura devibracion.
5. Coloquela pata del marco en el taco de la montura de vibracion y
vuelvaa instalarla tuerca de cierre. Aprietepor completo la tuerca.
6. Instaleel perno del marco atravesde la arandelademarco, el marco
y la pata del marco. Asegure con una tuerca debrida.
Figura 2 - Ensamble de rueda y pata.
_ NSAMBLE
DEPATADE
MARCO
6
ASEGURELA
RUEDAY EL EJE
CONHORQUILLA
1.2 ENSAlVlBLE
Lea compietamenteel Manual de Propietario antes de realizar el
ensamble u operar el generador. El generador requiere de ciertos
procedimientosde ensamble previoal uso. Si surgen problemas durante
el ensambledel generador,Namea la Lineade Ayuda del Generadoral
1-888-436-3722.
1.2.1 ENSAMBLEDELKITDERUEDASYPATADEL
MARCO
El kit de rueda esta disehado para mejorar grandementela portabilidad
delgenerador.Ustednecesitaralas siguientesherramientaspara instalar
apropiadamenteel kit de ruedas:
• Licates
• Lavede 1/2" (13mm)
• Llavede dado con un dadode 1/2" (13mm)
USEDENUEVO
ESTATUERCADE--¢
LA MONTURA
DEVIBRACION
DE
-. RUEDA(ARANDELA)
'ERNODE
_MARCO
ARANDELA__
DEMARCO
TUERCADEBRIDA /
/
DESLICEELEJE
ATRAVESDELA
RUEDAYDEL
ESPACIADORDE
LARUEDA
28
INSTALELA PATADELMARCO
