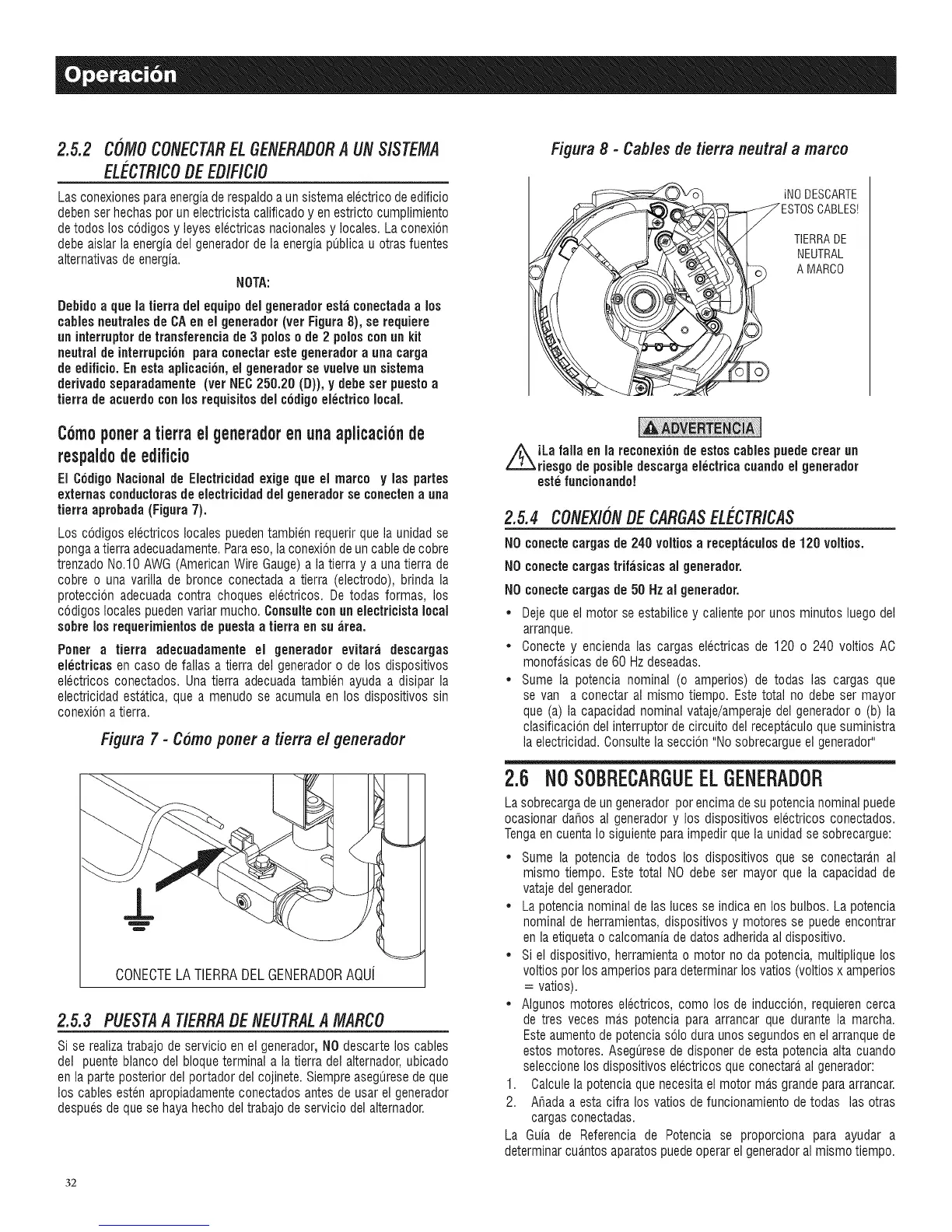

2.5.2 COMOCONECTARELGENERABORA UNSlSTEMA
ELECTRiCODEEOIF/C/O
Lasconexionesparaenergiaderespaldoaun sistemaelectricode edificio
debenser hechas por un electricistacalificadoy enestricto cumplimiento
detodos los codigos y leyes electricasnacionalesy locales. Laconexion
debeaislar la energia del generadorde la energiapublica u otras fuentes
alternativasde energia.
NOTA:
Debido a que latierra del equipo del generadoresta conectadaa los
canes neutralesde CAen el generador(vet Figura 8), se requiere
uninterruptordetransferenciade 3 poloso de 2 polosconunkit
neutralde interrupcionparaconectareste generador a unacarga
de edificio. Enesta aplicacion, el generador se vuelveunsistema
derivadoseparadamente (vet NEC250.20 (D)), y debe set puestoa
tierra de acuerdo conlosrequisitos delcodigoelectrico local.
C6moponera tierrael generadorenunaaplicaci6nde
respaldodeedificio
El Codigo National de Electricidad exige que el marco y las partes
externas conductorasde electricidad delgeneradorse conectena una
tierra aprobada (Figura 7).
Los codigos electricos localespueden tambien requerir que la unidad se
pongaatierraadecuadamente.Paraeso,la conexiondeuncablede cobre
trenzado No.10 AWG (AmericanWireGauge) a latierra y a unatierra de
cobre o una varilla de bronce conectada a tierra (electrodo), brinda la
proteccion adecuada contra choques electricos. De todas formas, los
codigos locales puedenvariarmucho. Consulteconunelectricista local
sobre los requerimientos de puestaa tierra en su ;irea.
Porter a tierra adecuadamente el generador evitar;i descargas
electricas en caso defallas a tierra del generador o de los dispositivos
electricos conectados. Una tierra adecuadatambien ayuda a disipar la
electricidad esta.tica,que a menudo se acumula en los dispositivos sin
conexiona tierra.
Figura 7 - Cbmo porter a tierra el generador
OONECTELA TIERRADEL GENERADORAQUi
2.5.3 PUESTAA TIERRADENEUTRALA MARCO
Si se realizatrabajo de servicio en el generador,NOdescarte los cables
del puente blanco del bloque terminal a la tierra del alternador,ubicado
en la parte posterior delportador del cojinete.Siempreaseguresede que
los cables esten apropiadamenteconectados antesde usar el generador
despuesde que se haya hechodel trabajo deservicio del alternador.
Figura8 - Cables de tierra neutrala marco
iNODESCARTE
_ _ESTOS CABLES!
TIERRADE
k'i%\ NEUTRAL
_, _ AMARCO
//_iLa falla en la reconexion de estos cablespuedecrear un
riesgo de posibledescarga electrica cuandoel generador
este funcionando!
2.5.4 CONEX/ONDECARGASELE-CTRICAS
NOconectecargasde 240 voltiosa receptaculos de 120 voltios.
NOconectecargasirif;isicas al generador.
NOconectecargasde 50 Hzal generador.
• Deje que el motor se estabilicey caliente por unos minutos luego del
arranque.
• Conecte y encienda las cargas electricas de 120 o 240 voltios AC
monofasicasde 60 Hz deseadas.
• Sume la potencia nominal (o amperios) de todas las cargas que
se van a conectar al mismo tiempo. Estetotal no debe ser mayor
que (a) la capacidad nominal vataje/amperajedel generador o (b) la
clasificacion del interruptor de circuito del receptaculoque suministra
la electricidad.Consultela seccion "No sobrecargueel generador"
2.6 NO SOBREOARGUEELGENERADOR
Lasobrecargadeungenerador porencimadesu potencianominalpuede
ocasionar dahos al generador y los dispositivos electricos conectados.
TengaencuentaIo siguienteparaimpedir que la unidad se sobrecargue:
• Sume la potencia de todos los dispositivos que se conectaran al
mismo tiempo. Estetotal NO debe ser mayor que la capacidad de
vatajedel generador.
• La potencianominal de las luces se indica en los bulbos. La potencia
nominal de herramientas,dispositivos y motores se puede encontrar
en la etiquetao calcomaniade datosadheridaal dispositivo.
• Si el dispositivo, herramientao motor no da potencia, multiplique los
voltiospor los amperiosparadeterminarlos vatios (voltiosx amperios
= vatios).
• Algunos motores electricos, como los de induccion, requierencerca
de tres veces mas potencia para arrancar que durante la marcha.
Esteaumentodepotencia solo duraunos segundos enel arranquede
estos motores. Aseguresede disponer de esta potencia alta cuando
seleccionelos dispositivos electricos que conectaraal generador:
1. Calculela potenciaque necesita el motor mas grandeparaarrancar.
2. Ahadaa esta cifra los vatios de funcionamiento detodas las otras
cargasconectadas.
La Guia de Referencia de Potencia se proporciona para ayudar a
determinarcua.ntosaparatospuedeoperarel generadoral mismo tiempo.
32
