2.1 CONNAiTRELAGI Ni RATRICE
Lisezce IVlanueJd'instructions et JesRegJesde securite avant d'utiJiser
cettegeneratrice.
Comparer la generatricea la Figure3 afin de vous familiariser avec les
emplacementsdes differentscontr61esetajustements. Gardezce manuel
pour consultationfuture.
1. InterrupteurRun/Stop (IVlarche/Arr_t)- Contr61elefonctionnement
de la generatrice.
2. Soupape d'arr_t de carburant- Soupape entre le reservoir de
carburant et le carburateur. Arr_ter et enlever le carburant du
carburateurpourun entreposageprolonge.
3. PanneauDEL- Foumitun eclairagedu panneaude contr61eIorsque
la gen6ratriceest enfonctionnement.
4. Prise a verrouillage de 120/240 Volts CA, 20 Amp - Fournit
de I'alimentationelectrique pour le fonctionnement d'un eclairage
electrique,d'appareils,d'outils et de chargesde moteura. 120 et!ou
240 Volts CA, 20 Amp,monophase,60 Hz.
5. Prise double du disjoncteur GFCI de 120 Volts CA, 20 Amp-
Fournit de I'alimentation electrique pour le fonctionnement d'un
eclairage electrique,d'appareils, d'outils et de charges de moteur
120 Volts CA,20 Amp, monophase,60 Hz.Ellefoumit egalementde
la protection avec un disjoncteurintegral defuite a la terre, complet
avecun bouton a appuyerpour ,<Tester, et ,<Reinitialiser,.
6. Disjoncteurs (CA) -Les disjoncteurs a poussoir (modele de 49
etats) ou le disjoncteur de 2 p61es(modeles CSA!CARB) sont
calibres D,20 amperes ; ceci protege la gen6ratrice contre les
surcharges dectriques.
7. Horometre - Offreles heuresdefonctionnementpour les intervalles
d'entretien.
8. PowerBar - Indique la quantite d'energie qui est utilisee par la
generatrice; chaquesection est d'environ20%.
g. Reservoir de carburant- Lereservoir contient4,5 gallons I_.-U.de
carburant.
10. Jauge de carburant - Indique le niveau de carburant darts le
reservoir.
11. Poignees - Pivoter et retracter pour I'entreposage.Appuyez sur le
bouton a,ressort pour deplacerles poignees.
12. Remplissage d'lluile -Wrifier le niveaud'huileet remplir I'huile ici.
13. Borne de raise a la terre- Relie la gen6ratricea_une mise a_terre
approuveeici. Voir lasection ,, Misea,la terre dela gen6ratrice, pour
plus d'informations.
14. Pot d'echappement - Comprendle pare-etincelleset rendsilencieux
le moteur.
15. Bougie d'allumage - Enflamme le melange de carburant!air (le
panneaulateraldolt _treenleve).
15. Filtre d'huile a moteur- FiltreI'huilea moteur ;voir Section3.1 pour
les intervallesd'entretiencorrects.
17. Etrangleur- Utiliseaudemarraged'un moteurfroid.
18. Fiitre a air - FiltreI'airaspirepar le moteur.
lg. Purgeur d'huile - Purger la valve pour enlever I'huile utilisee du
carter du moteur.
20. Lanceur a rappel - Utiliser pour demarrerle moteurmanuellement.
*21.Reservoir a charbonactif - Absorbe les vapeurs du reservoir de
carburant.
22. Valve d'inversion - Passe les vapeurs du carburantau reservoir a,
charbonactif.
23. Tuyaude recuperation- Installe entre la prise d'air du moteur, la
bo;tea,carboneetle Roll OverValve.
* modele de la Californieseulement.

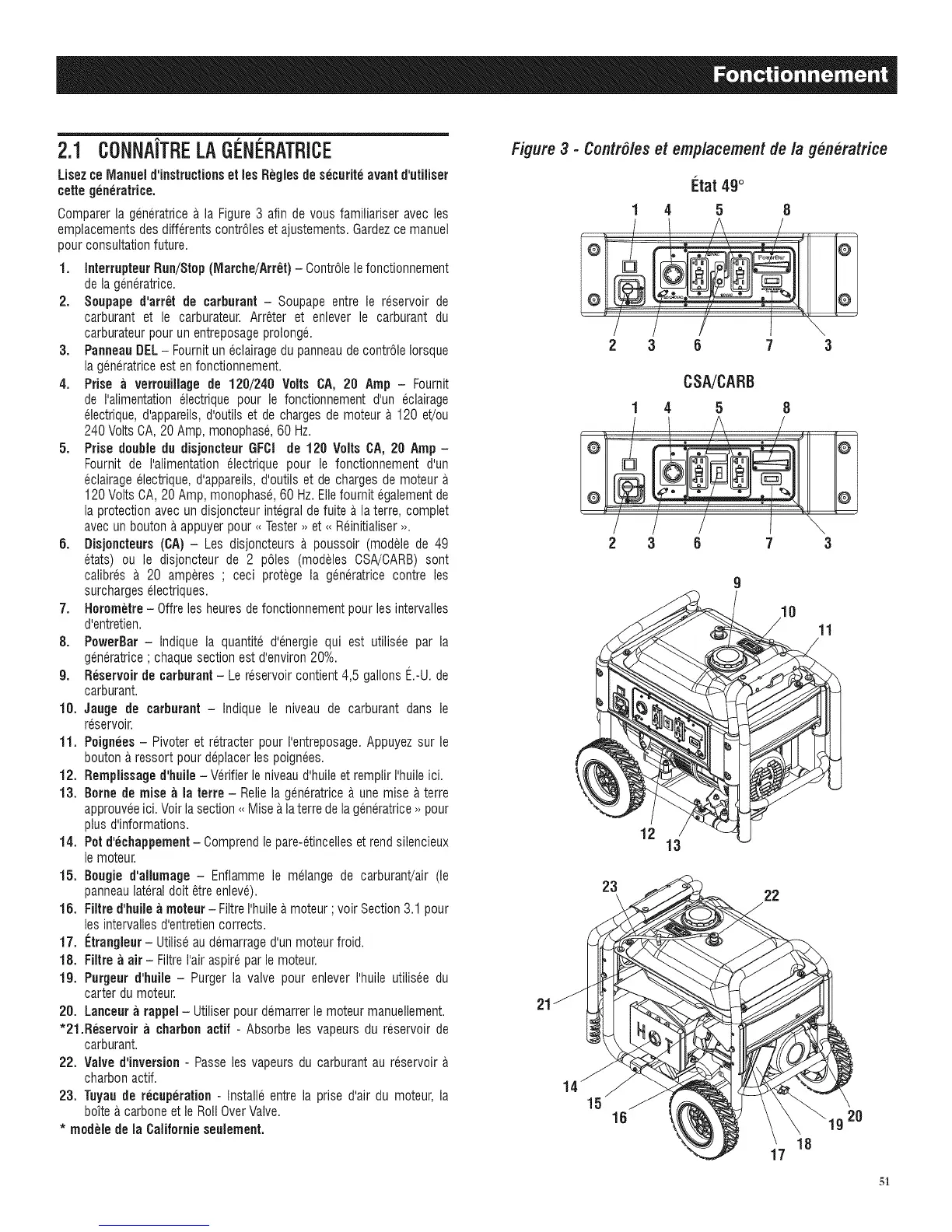

Figure 3 - Contr#/es et emplacement de la generatrice
Etat 49°
1 4 5 8
J \
2 3 6 7 3
CSA/CARB
1 4 5 8
2 3 6 7 3
11
12
13
23
22
21
15
16 20
17
18
