123
• Ослабьте контргайку 1 с помощью
двойного гаечного ключа 6:
• Поворачивая насадку настройте длину
Ä ; ³ резьбового стержня на длину гайки
(см. рис. 4)
• Полностью используйте глубину резьбы
3.2 Настройка длины „X“ резьбового стержня
для закрытых глухих заклепок-гаек (рис. 4)
• С помощью контргайки 1 зафиксируйте
насадку от перемещения
Установленный рабочий ход заклепочника
не изменяется посредством настройки
длины стержня!
4. Настройка рабочего хода или силы вытягивания
Устройство ) LUH) R[
®
может эксплуатироваться либо с постоянно настроенным рабочим
ходом, либо с настроенной на соответствующую длину насадки силой вытягивания.
Когда используется эта настройка"
Если всегда используются заклепки гайки одинакового размера и длины для материала
одинаковой толщины то можно работать с постоянным рабочим ходом
4.1 Настройка рабочего хода
Настройка рабочего хода осуществляется
в 3 этапа:
1. Ввинтите регулировочный винт 9 (рис
с помощью любой шестигранной
отвертки 6: до упора
Зеленая кнопка разблокировки
полностью нажата
3. При проворачивании регулятора хода
4 рабочий ход настраивается с помощью
маркировочной метки 5. (1 деление
шкалы соответствует 1 мм рабочего хода)
4. Отпустите зеленую кнопку
разблокировки. Если кнопка
разблокировки не защелкнется
автоматически, то осторожно поверните
регулятор хода 4, чтобы он заблокировался.
Значения для рабочего хода, указанные в таблице ниже, являются лишь ориентировочными
значениями и сильно зависят от толщины материала! Настраиваемый рабочий ход
определяется опытным путем с учетом толщины материала. Для каждой новой попытки
используйте новую гайку!

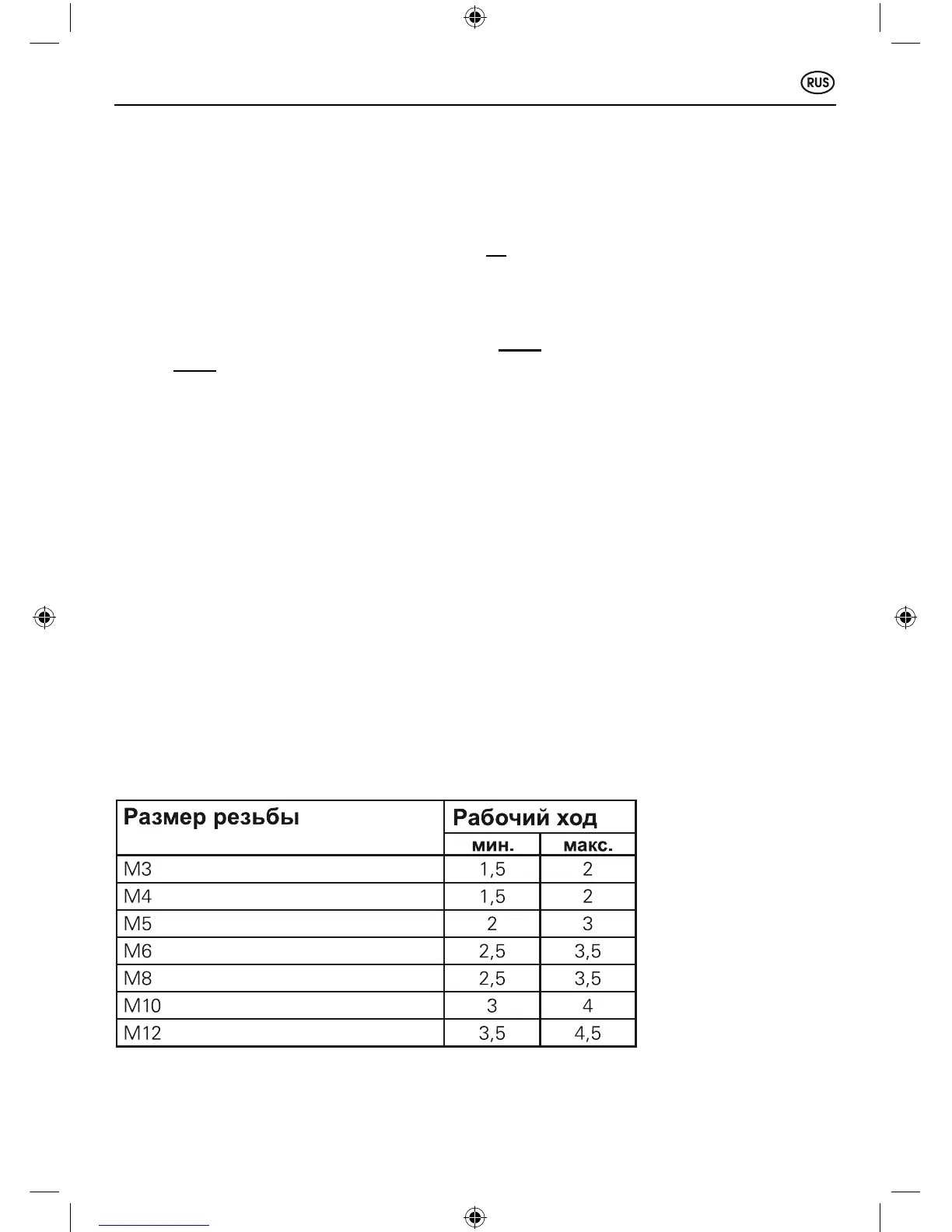

Ориентировочные значения для настройки рабочего хода
