10
• Lösen der Kontermutter 1 mittels
Doppelmaulschlüssel
• Durch Drehen des Mundstückes 2 die
Gewindedornlänge „X“ auf die
Mutternlänge einstellen (siehe Bild 4)
• Bei geschlossenen Blindnietmuttern
(Bild 4) Gewindetiefe voll nutzen
3.2 Einstellen der Gewindedornlänge „X“
• Mundstück 2 mit Kontermutter
1 gegen Verstellen sichern
Der eingestellte Setzhub des Nietgerätes
wird durch das Einstellen der Dornlänge nicht
verändert!
4. Einstellen des Setzhubes oder der Setzkraft
Der FireFox
®
kann entweder mit einem fest eingestellten Setzhub oder mit einer auf die jewei-
lige Mutterngröße abgestimmten Setzkraft betrieben werden.
Wann benutzt man diese Einstellung?
Wenn immer die gleiche Blindnietmutterngröße und -länge in eine gleiche Materialstärke ge-
setzt wird, kann mit einem konstanten Setzhub gearbeitet werden.
4.1 Einstellen des Setzhubes
Die Einstellung des Setzhubes erfolgt
in 4 Schritten:
1. Die Stellschraube 9 (Bild 2) ist mit dem
beiliegenden Sechskantschraubendreher
SW4 bis zum Anschlag einzudrehen
2. Der grüne Entriegelungsknopf 6 wird
vollständig eingedrückt
3. Durch Drehen des Hubstellers 4 wird der
Setzhub mit Hilfe der Skala 5 eingestellt.
(1 Strich der Skala entspricht 1 mm Setzhub)
4. Den grünen Entriegelungsknopf loslassen.
Falls der Entriegelungsknopf 6 nicht
selbständig einrastet, den Hubsteller
vorsichtig drehen, bis der Hubsteller 4
verriegelt ist.
Die Werte für den Setzhub in der folgenden Tabelle sind lediglich Richtwerte und stark abhängig
von der Materialstärke! Der einzustellende Setzhub ist durch Versuche mit der exakten Materi-
alstärke zu ermitteln. Für jeden Versuch ist eine neue Mutter zu verwenden!

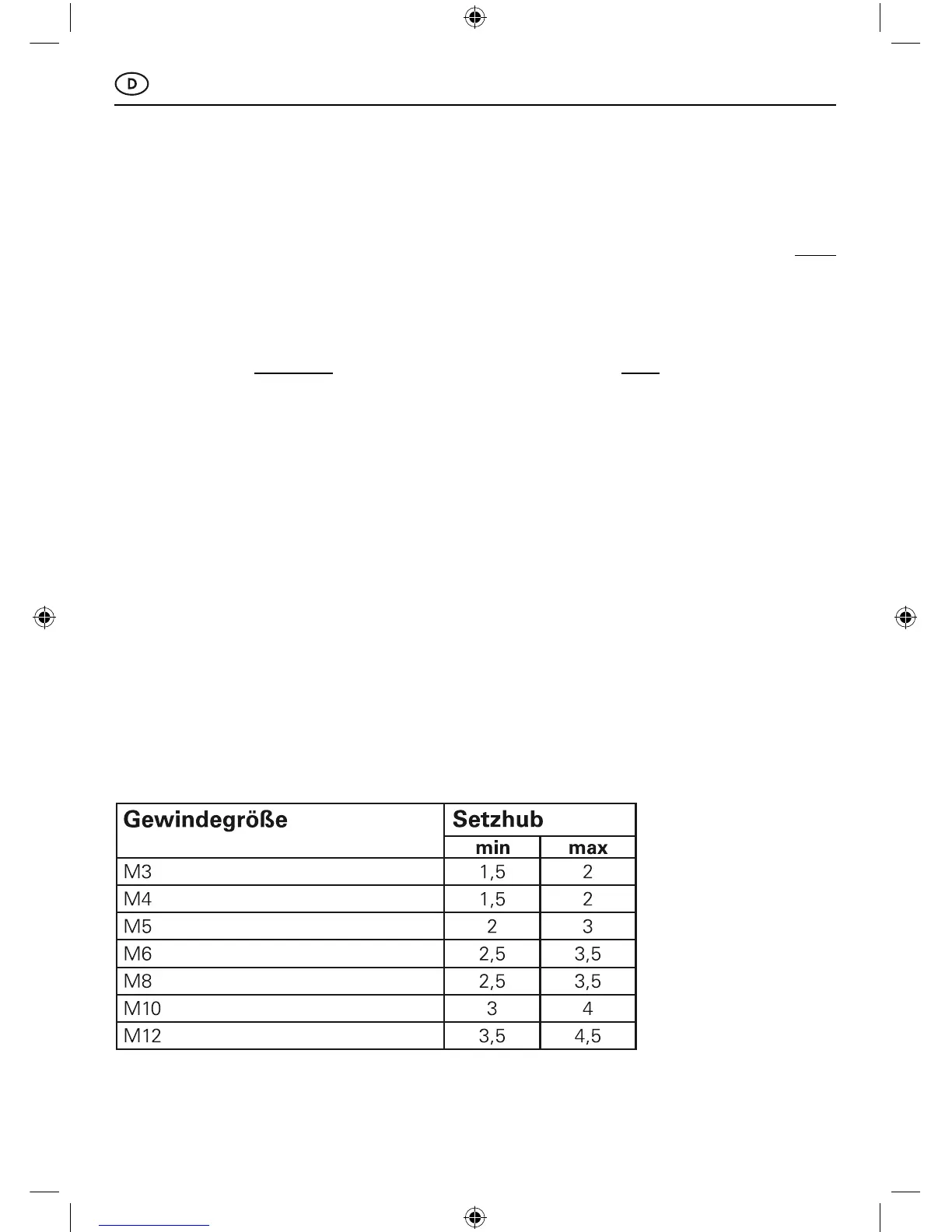

Richtwerte für den Setzhub
