82
• Soltar a contra-porca 1 com a chave de
boca dupla
• Rodando o mandril 2, ajustar o comprimen-
to do pino roscado „X“ para o comprimento
da porca (ver Figura 4)
• Com a porca-rebite cega (Figura 4) fechada,
usar toda a profundidade da rosca
3.2 Ajuste do comprimento do pino roscado „X“
• Proteger o mandril 2 com a contra-porca 1
contra um reajuste inadvertido
O curso de tracção ajustado na rebitadeira
não é alterado pelo ajuste do comprimento
do pino!
4. Ajuste do curso ou da força de tracção
A FireFox
®
tanto pode ser aplicada com um curso de tracção fixo ou com uma força de tracção
ajustada ao respectivo tamanho da porca.
Quando se utiliza este ajuste?
Se for sempre utilizado o mesmo tamanho e comprimento de porca-rebite cega com a mesma
espessura de material, é possível trabalhar com um curso de tracção constante
4.1 Ajuste do curso de tracção
O ajuste do curso de ajuste realiza-se em 4
passos:
1. Apertar o parafuso de ajuste 9 (Figura 2)
com a chave de parafusos sextavados SW4
fornecida até ao batente
2. Pressionar completamente o botão de des-
bloqueio verde 6
3. Rodando o actuador de curso 4, ajustar o
curso de tracção com ajuda da escala 5. (1
traço da escala corresponde a 1 mm de cur-
so de tracção)
4. Soltar o botão de desbloqueio verde. Se o
botão de desbloqueio 6 não engatar por si,
rodar cuidadosamente o actuador de curso
4, até o botão ficar bloqueado.
Os valores de curso de tracção na seguinte tabela servem apenas como valores de referên-
cia, e dependem muito da espessura do material! O curso de tracção a ajustar tem de ser
determinado através de ensaios com a espessura de material exacta. Para cada ensaio novo é
necessário usar uma porca nova!

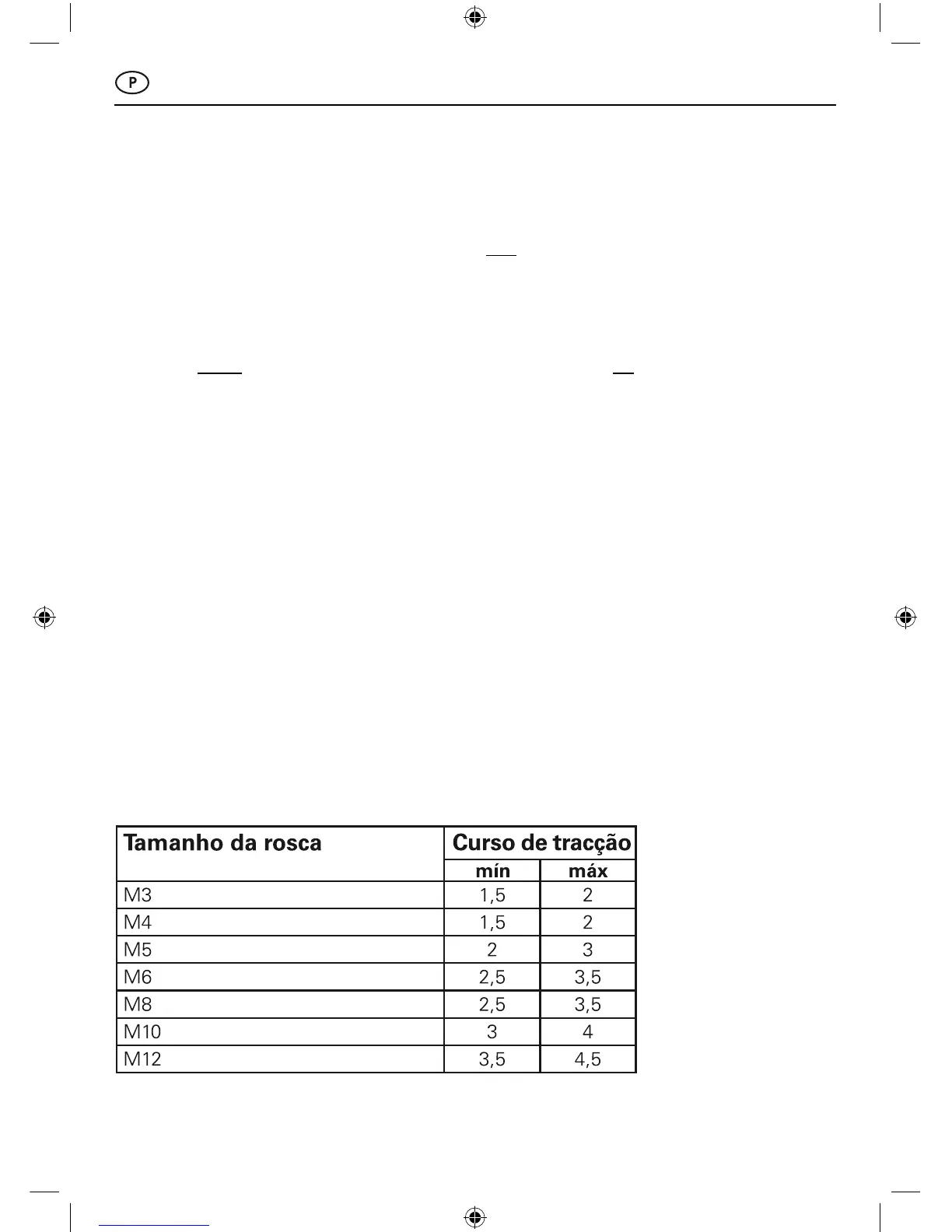

Valores de referência para o curso de tracção
