47
• Draai contramoer 1 met een steeksleutel los
• Stel draadstiftlengte „X“ door draaien van
mondstuk 2 in op de lengte van de moer (zie
afb. 4)
• Gebruik bij gesloten klinknagelmoeren
(afb. 4) de complete draadlengte
3.2 Instellen van draadstiftlengte „X“
• Beveilig mondstuk 2 met contramoer 1 te-
gen verplaatsing
De ingestelde zetslag van het klinkapparaat
wordt door het instellen van de draadstift leng-
te niet veranderd!
4. Instellen van de zetslag of de zetkracht
De FireFox
®
kan of met een vast ingestelde zetslag of met een op de actuele moerafmetingen
afgestemde zetkracht worden gebruikt.
Wanneer gebruikt men deze instelling?
Wanneer altijd dezelfde blindklinkmoer, grootte en -lengte in eenzelfde materiaalsterkte wordt
gezet, dan kan met een constante zetslag worden gewerkt.
4.1 Instellen van de zetslag
Het instellen van de zetslag geschiedt in 4
stappen:
1. Draai stelschroef 9 (afb. 2) met de bijge-
voegde inbussleutel SW4 tot aan de aans-
lag in
2. Druk de groene ontgrendelknop 6 helemaal in
3. Stel de zetslag in door draaien van slagstel-
ler 4 m.b.v. schaal 5 (1 streep op de schaal
komt overeen met 1 mm zetslag)
4. Laat de groene ontgrendelknop los. Indien
ontgrendelknop 6 niet automatisch op zijn
plek valt, de slagsteller 4 voorzichtig draai-
en, totdat hij is vergrendeld.
De waarden voor de zetslag in de volgende tabel zijn slechts richtwaarden en sterk afhankelijk
van de materiaalsterkte! De in te stellen zetslag is door uitproberen met de exacte materiaals-
terkte te bepalen. Voor elk poging moet een nieuwe moer worden gebruikt!

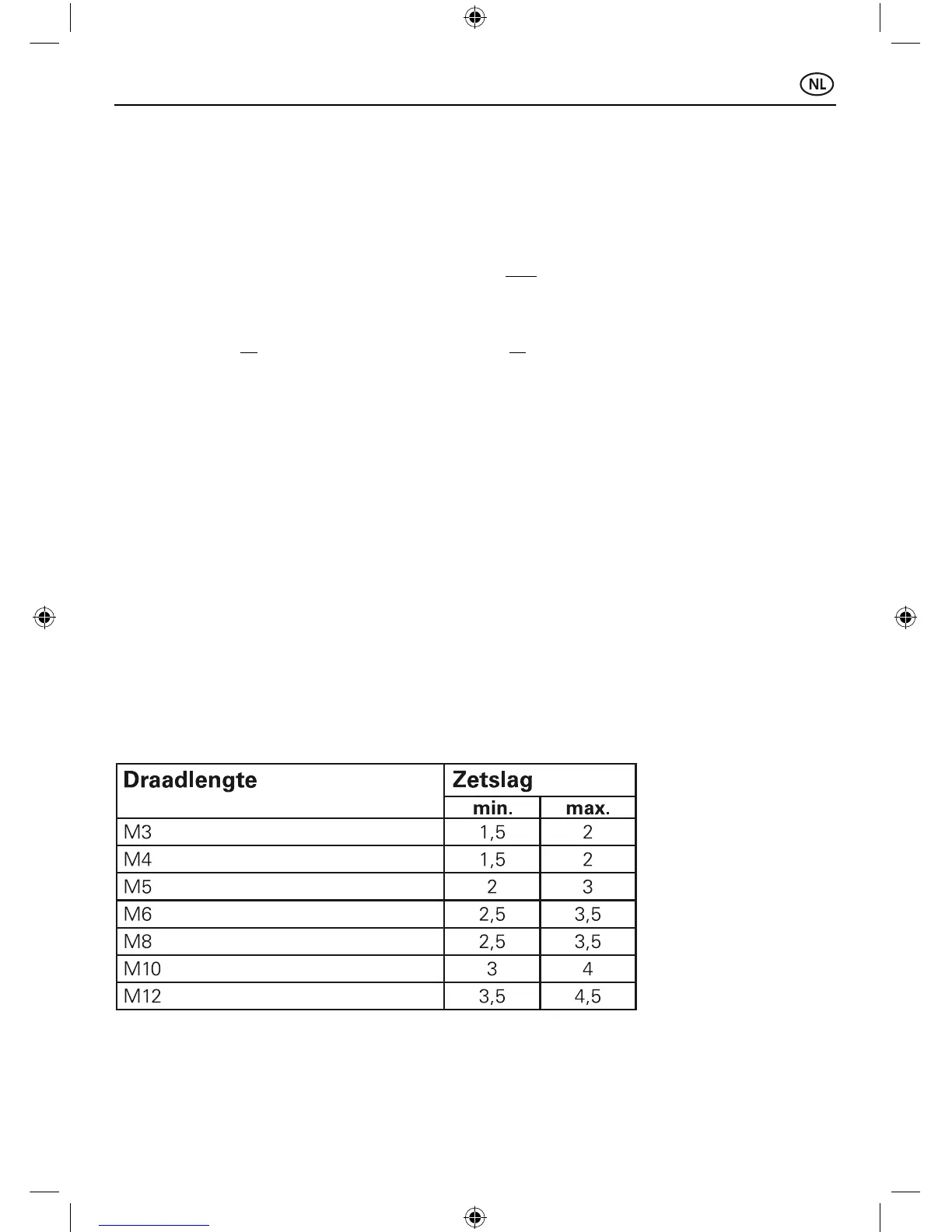

Richtwaarden voor de zetslag
