Gesipa FireFox - Ajustar el Largo del Mandril Roscado X; 4 Ajustar la Carrera O la Fuerza de Fijación; Ajustar la Carrera

31
• Aflojar la contratuerca 1 mediante llave fija
• Ajustar el largo del mandril roscado “X” al
largo de tuerca girando la boquilla 2 (ver
figura 4)
• Con las tuercas remachables estancas
(figura 4), aprovechar completamente la
profundidad del roscado
3.2 Ajustar el largo del mandril roscado “X”
• Asegurar firmemente la boquilla 2 con la
contratuerca 1
¡La carrera ajustada de la remachadora no
variará por el hecho de regular el largo del
mandril!
4. Ajustar la carrera o la fuerza de fi jación
La FireFox
®
trabaja correctamente o con una carrera fija o con una fuerza de apriete adaptada
al tamaño de tuerca correspondiente.
¿Cuándo se emplea este ajuste?
Si siempre se fi ja el mismo tamaño y largo de tuerca remachable con el mismo espesor de
material, puede trabajarse con una carrera constante.
4.1 Ajustar la carrera
El ajuste de la carrera de tracción se realiza
en 4 pasos:
1. El tornillo de ajuste 9 (figura 2) debe ser
enroscado hasta el tope con el destornilla-
dor hexagonal SW4 suministrado
2. El botón de desbloqueo verde 6 debe estar
insertado por completo
3. Girando el ajustador de carrera 4, la carrera
de tracción se ajusta con la ayuda de la es-
cala 5 (1 raya de la escala corresponde a 1
mm de carrera de tracción)
4. Soltar el botón de desbloqueo verde 6. Si
el botón de desbloqueo 6 no se bloquea
automáticamente, girar el ajustador de
carrera 4 cuidadosamente hasta que éste
se encaje.
¡Los valores para la carrera en la tabla siguiente son sólo valores orientativos y dependen en
gran medida del grosor del material! La carrera deberá ajustarse probando con el grosor exacto
del material. ¡Para cada prueba deberá emplearse una nueva!

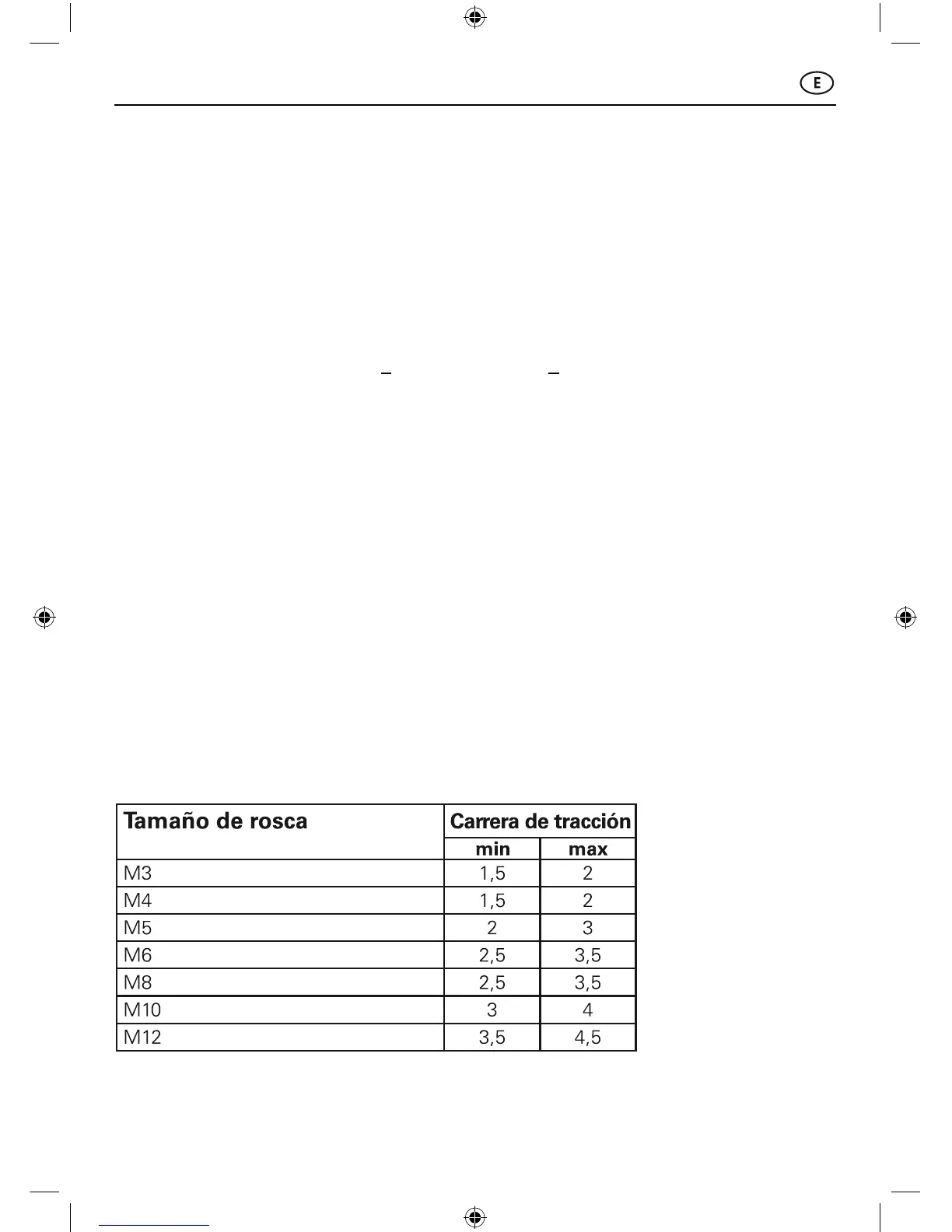

Valores de orientación para la carrera
