4. 调节拉铆行程或工作拉力
FireFox 2
®
铆螺母枪运行时既可以采用设置固定的拉铆行程，也可以采用与螺母尺寸相匹配的
工作拉力。
何时使用此调节设置？
如果总是将尺寸和长度相同的盲孔铆螺母安装到同样厚度的加工件中，可以用恒定的拉铆行程
实施作业。
4.1 调节拉铆行程
拉铆行程的调节分为 3 步：
1. 用附带的六角螺丝刀 SW4 把调节螺钉 9
（图 2）拧紧，直到碰及挡块
2. 完全按下绿色的解锁按钮 6
3. 通过转动调节环 4，利用刻度线 5 调节拉铆
行程。（1 个刻度相当于 1 mm 拉铆行程）
4. 松开绿色的解锁按钮。如果解锁按钮 6 没有
自动卡入，那么小心地转动调节环 4，直到其
锁住。
下列表格中的拉铆行程数值仅为参考值，在很大程度上取决于加工件的厚度！必须利用精确的
加工件厚度进行试验，测定所需调节的拉铆行程。每次试验都须使用一个新的螺母！

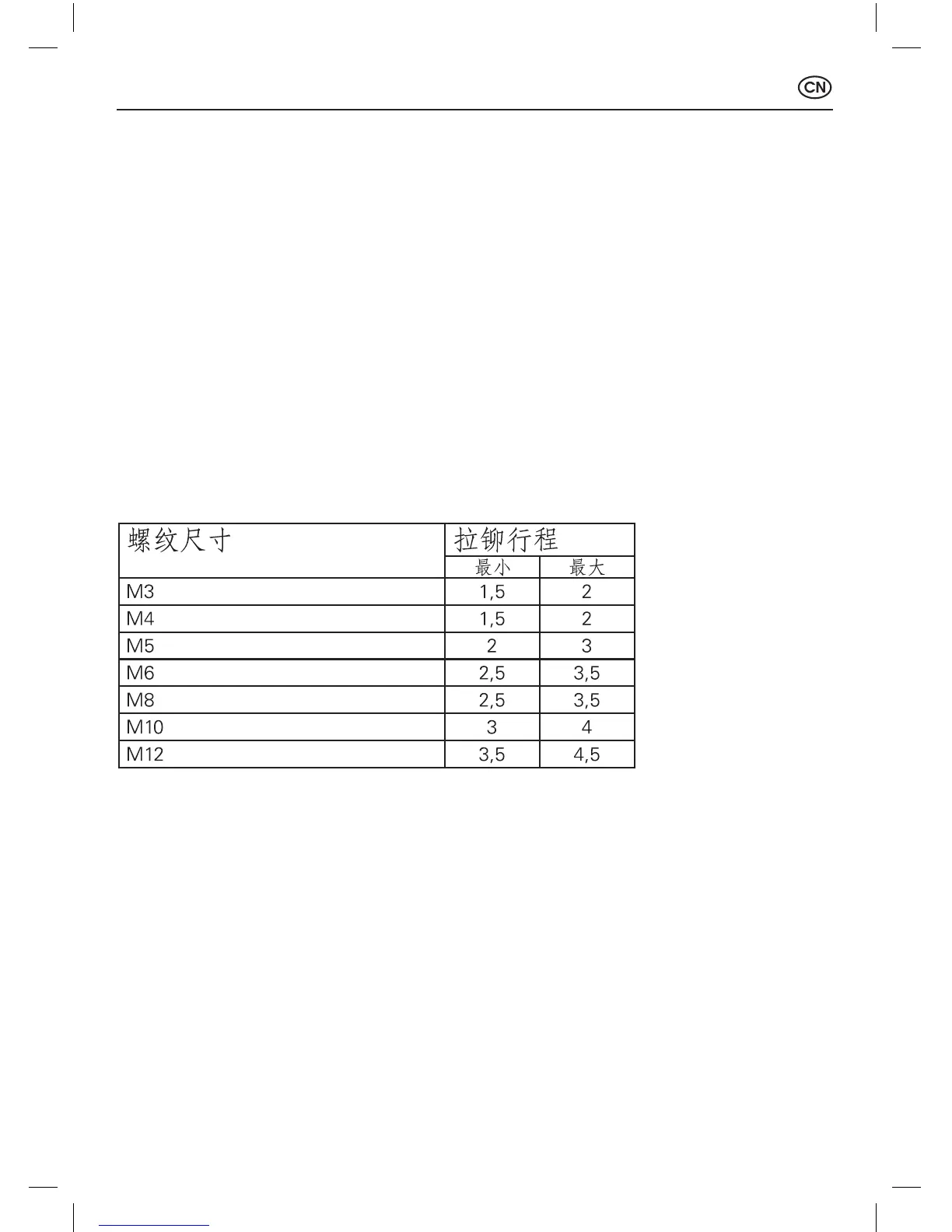

拉铆行程参考值
4.2 调节工作拉力
何时使用此调节设置？
• 当同样尺寸的盲孔铆螺母（例如 M6）安装到不同厚度的加工件时
• 尺寸相同、长度不同的螺母
（例如 M6x15.5 或 M6x18）安装到不同厚度的加工件时。
在上述情况下，可以将 FireFox 2
®
铆螺母枪
调节到与相应螺纹尺寸的铆螺母（例如，M6）
匹配的工作拉力。这样就确保可以将尺寸相同
（例如，M6）、长度不同的所有铆螺母始终精
确地安装到不同厚度的加工件中。
按照以下方法调节工作拉力：
1. 完全按下绿色的解锁按钮 6。
2. 转动调节环 4，调节拉铆行程到最大行程
10 mm（直至可以看到所有刻度线！）。
3. 拧出调节螺钉 9（图2），直到调节螺钉
9 的前缘外露出铆螺母枪的端部约 10 mm
位置。
4. 预旋需要安装的铆螺母。（参阅第 4.1 条 ）
将铆螺母插入需要铆接的加工件。此时如果
加工件的厚度不同，尽量选择最厚的加工
件。
5. 按下控制按钮，开始安装工序。此时如果螺
母没有变形，则用六角螺丝刀 SW4 将调节
螺钉各自转动大约 1 到 2 圈而拧紧。（在
实施调节工序时可以多次使用铆螺母，直到
盲孔铆螺母精确地出现变形！）
