Gesipa FireFox2 - Instellen Van Draadstiftlengte X; 4 Instellen Van de Zetslag of de Zetkracht; Instellen Van de Zetslag

47
• Draaicontramoer1meteensteeksleutellos
• Steldraadstiftlengte„X“doordraaienvan
mondstuk 2 in op de lengte van de moer (zie
afb. 4)
• Gebruikbijgeslotenklinknagelmoeren
(afb. 4) de complete draadlengte
3.2 Instellen van draadstiftlengte „X“
• Beveiligmondstuk2metcontramoer1te-
gen verplaatsing
De ingestelde zetslag van het klinkapparaat
wordt door het instellen van de draadstift lengte
niet veranderd!
4. Instellen van de zetslag of de zetkracht
De FireFox
®
2 kan of met een vast ingestelde zetslag of met een op de actuele moerafmetingen
afgestemde zetkracht worden gebruikt.
Wanneer gebruikt men deze instelling?
Wanneeraltijddezelfdeblindklinkmoer,grootteen-lengteineenzelfdemateriaalsterktewordtgezet,
dan kan met een constante zetslag worden gewerkt.
4.1 Instellen van de zetslag
Het instellen van de zetslag geschiedt in 4 stap-
pen:
1.Draaistelschroef9(afb.2)metdebijge-
voegde inbussleutel SW4 tot aan de aans-
lag in
2. Druk de groene ontgrendelknop 6 helemaal in
3. Stel de zetslag in door draaien van slagstel-
ler 4 m.b.v. schaal 5 (1 streep op de schaal
komt overeen met 1 mm zetslag)
4. Laat de groene ontgrendelknop los. Indien
 ontgrendelknop6nietautomatischopzijn
plek valt, de slagsteller 4 voorzichtig draai-
 en,totdathijisvergrendeld.
Dewaardenvoordezetslagindevolgendetabelzijnslechtsrichtwaardenensterkafhankelijk
van de materiaalsterkte! De in te stellen zetslag is door uitproberen met de exacte materiaalsterk-
te te bepalen. Voor elk poging moet een nieuwe moer worden gebruikt!

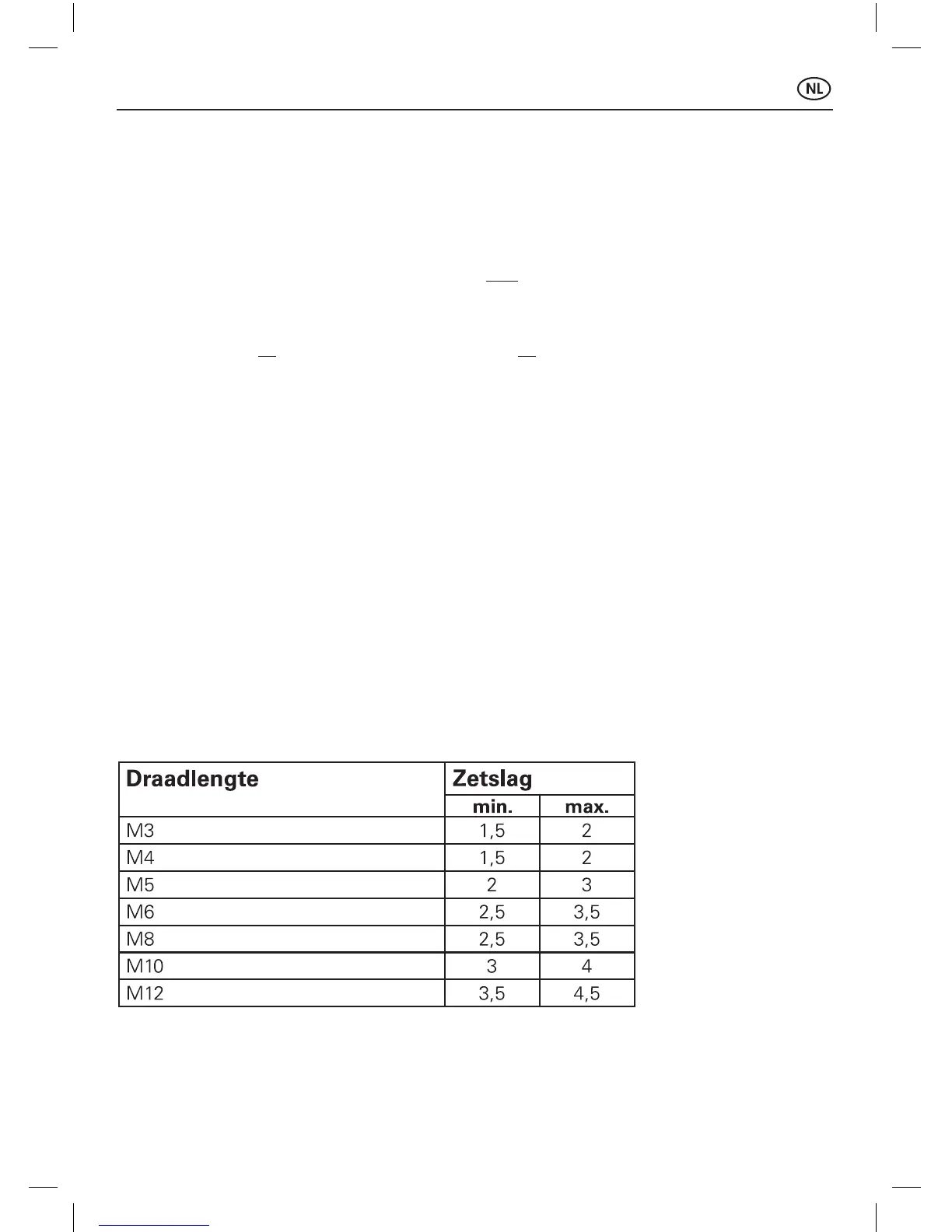

Richtwaarden voor de zetslag
