Gesipa FireFox2 - Impostazione Della Lunghezza X del Mandrino Filettato; Impostazione Della Corsa DI Trazione

39
• Allentareilcontrodado1conlachiave
doppia.
• Ruotandolatestina2,regolarelalunghezza
 “X”delmandrinolettatosullalunghezza
dell’inserto filettato (vedere figura 4).
• Inpresenzadiinsertilettatichiusi(gura
 4),sfruttareinteramentelaprofonditàdella
3.2 Impostazione della lunghezza “X” del mandrino filettato
filettatura.
• Assicurarelatestina2conilcontrodado1
contro il movimento indesiderato.
L’impostazione della corsa di trazione im-
postata della rivettatrice non viene alterata
dall’impostazione della lunghezza del mandri-
no filettato!
4. Regolazione della corsa oppure della forza di trazione
La rivettatrice FireFox 2
®
può operare o con una corsa di trazione fissa o con una forza di trazi-
one regolata sulla base delle dimensioni dell’inserto filettato.
Quando va utilizzata questa impostazione?
Qualora si applichino sempre inserti filettati delle stesse dimensioni e lunghezze in materiali con il
medesimo spessore, è possibile operare con una corsa di trazione costante.
4.1 Regolazione della corsa di trazione
La regolazione della corsa di trazione avviene
in 4 passi:
1. La vite di regolazione 9 (figura 2) va avvita-
ta
fino all’arresto per mezzo della chiave a
brugola SW4.
2. Il pulsante di sblocco 6 (verde) va premuto
completamente.
3. Svitare la vite di regolazione 9 (figura 2) fin-
ché l’angolo anteriore della vite di regola
zio-ne sia allineato alla testa
dell’apparecchio.
4. Rilasciare il pulsante di sblocco verde. Qua-
lora il pulsante di sblocco 6 non scatti auto-
nomamente, ruotare con cautela il regola-
tore di trazione 4 fino a farlo scattare.
I valori per la corsa di trazione nella tabella seguente sono esclusivamente valori di riferimento
e dipendono in maniera determinante dallo spessore del materiale! La corsa di trazione da
impostare va determinata effettuando prove con materiale d’esatto spessore. Per ogni prova, è
necessario utilizzare un nuovo inserto filettato!

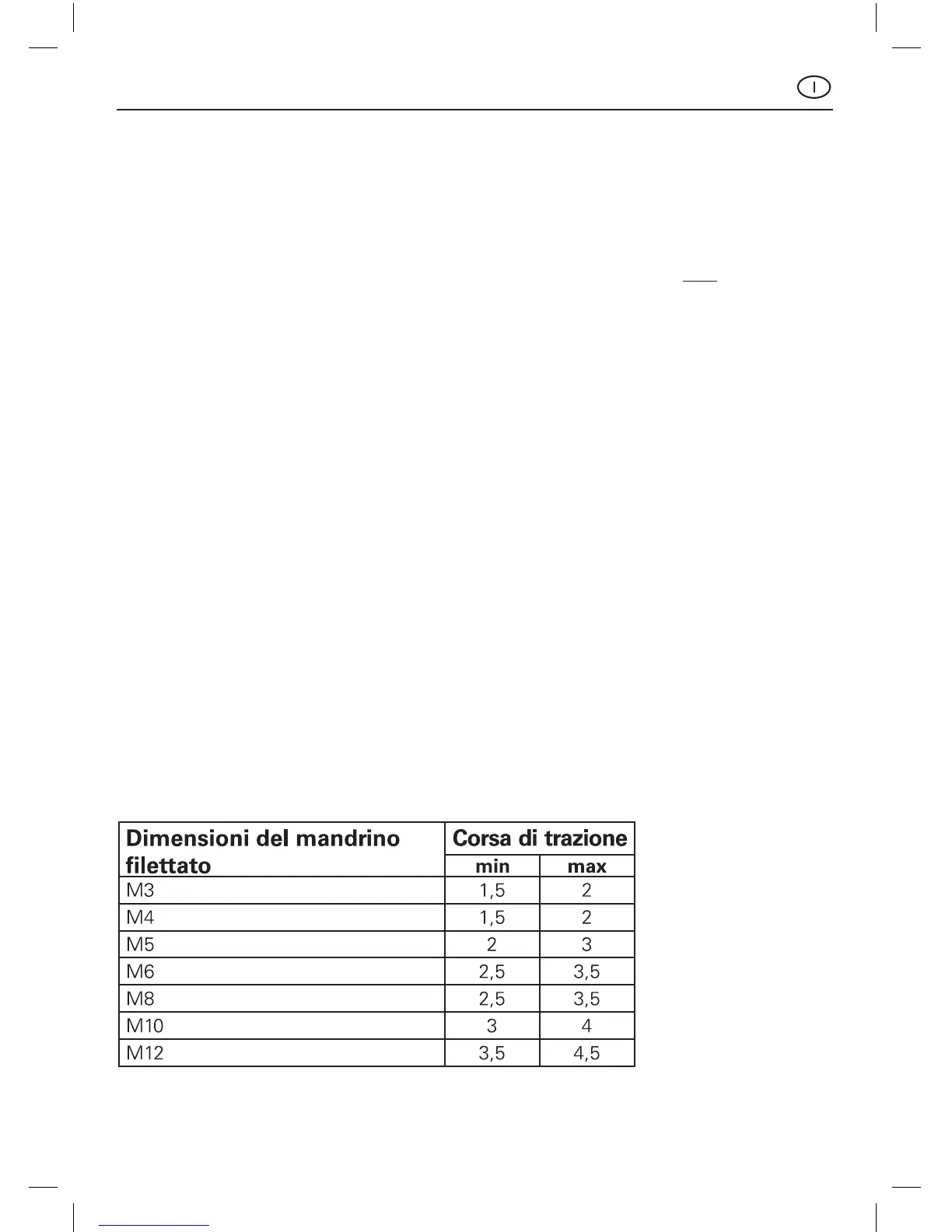

Valori di riferimento per la corsa di trazione
