Gesipa FireFox2 - Настройка Длины X Резьбового Стержня; 4 Настройка Рабочего Хода Или Силы Вытягивания; Настройка Рабочего Хода

123
• Ослабьте контргайку 1 с помощью
двойного гаечного ключа SW27
• Поворачивая насадку 2, настройте длину
„X“ резьбового стержня на длину гайки
(см. рис. 4)
• Полностью используйте глубину резьбы
3.2 Настройкадлины„X“резьбовогостержня
для закрытых глухих заклепок-гаек (рис. 4)
• С помощью контргайки 1 зафиксируйте
насадку 2 от перемещения
Установленный рабочийход заклепочника
не изменяется посредством настройки
длины стержня!
4. Настройкарабочегоходаилисилывытягивания
Устройство FireFox 2
®
может эксплуатироваться либо с постоянно настроенным рабочим
ходом, либо с настроенной на соответствующую длину насадки силой вытягивания.
Когда используется эта настройка?
Если всегда используются заклепки-гайки одинакового размера и длины для материала
одинаковой толщины, то можно работать с постоянным рабочим ходом
4.1 Настройкарабочегохода
Настройка рабочего хода осуществляется
в 3 этапа:
1. Ввинтите регулировочный винт 9 (рис. 2)
с помощью любой шестигранной
отвертки SW4 до упора
2. Зеленая кнопка разблокировки 6
полностью нажата
3. При проворачивании регулятора хода
4 рабочий ход настраивается с помощью
маркировочной метки 5. (1 деление
шкалы соответствует 1 мм рабочего хода)
4. Отпустите зеленую кнопку
разблокировки. Если кнопка
разблокировки 6 не защелкнется
автоматически, то осторожно поверните
регулятор хода 4, чтобы он заблокировался.
Значения для рабочего хода, указанные в таблице ниже, являются лишь ориентировочными
значениями и сильно зависят от толщины материала! Настраиваемый рабочий ход
определяется опытным путем с учетом толщины материала. Для каждой новой попытки
используйте новую гайку!

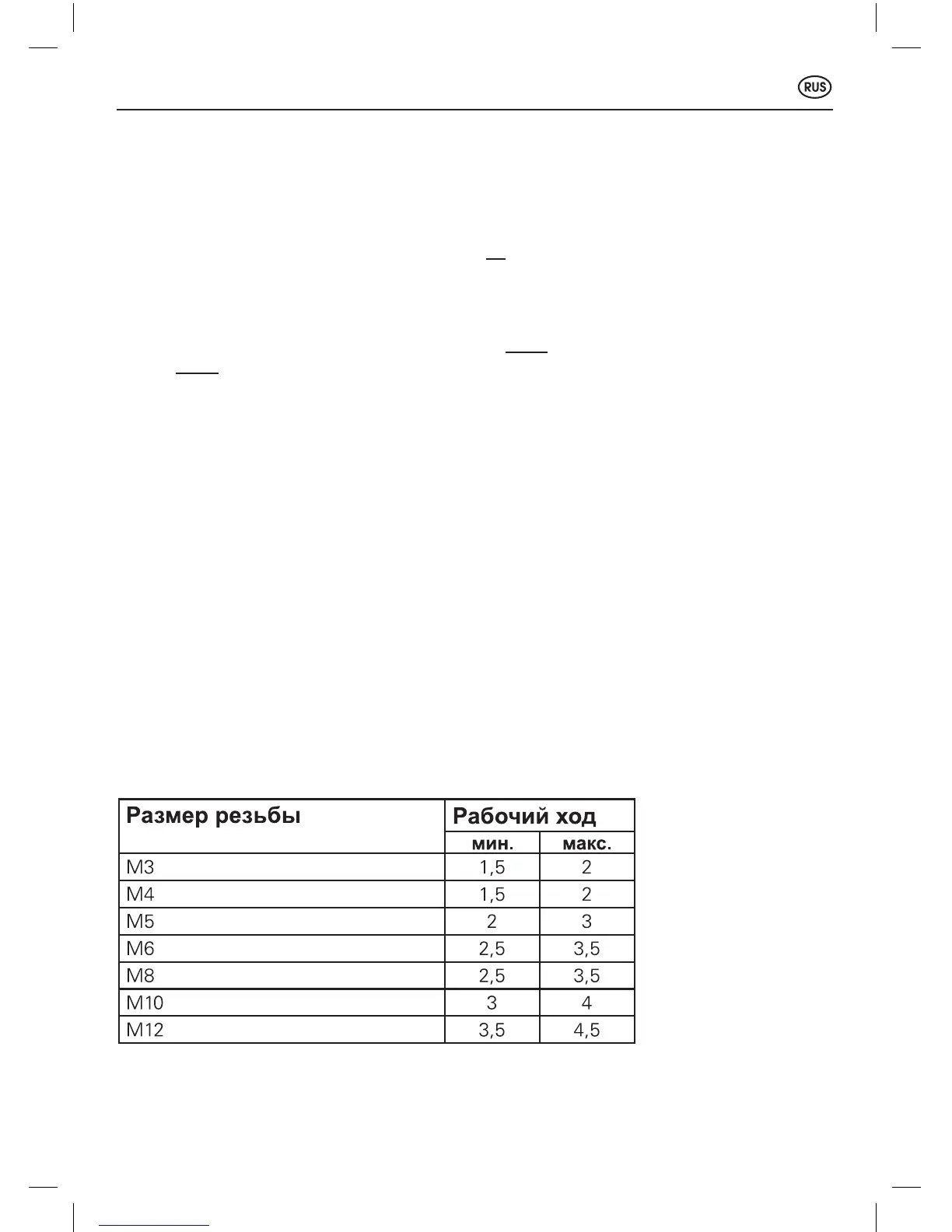

Ориентировочныезначениядлянастройкирабочегохода
