89
• Kontramatku 1 uvolněte pomocí dvojitého
plochého klíče
• Otáčením hubice 2 nastavte závitový trn na
délku „X“ a tak na délku matice (viz obr. 4)
• V případě uzavřených nýtovacích matic
3.2 Nastavenízávitovéhotrnunadélku„X“
(obr 4) využijte zcela hloubku závitu
• Hubici 2 zajistěte pomocí kontramatice 1
proti nesprávnému nastavení.
• Nastavený zdvihnýtování nýtovací pistole
se nezmění nastavením délky trnu!
4. Nastavenípracovníhozdvihunebonýtovacísíly
Nářadí FireFox 2
®
může být provozováno buď s pevně nastaveným pracovním zdvihem nebo
s nýtovací silou, která je přizpůsobena příslušné velikosti matic.
V jakých případech se takové nastavení používá?
Vždy, když je při nýtování používána stejná velikost a délka nýtovacích matic při stejné síle
nýtovaného materiálu, lze pracovat s konstantním zdvihem nýtování.
4.1 Nastavenípracovníhozdvihu
1. Seřizovací šroub 9 (obr. 2) se pomocí
přiloženého šestihranného šroubováku
SW4 zašroubuje až k zarážce.
2. Zelené odblokovací tlačítko 6 se úplně
zatlačí.
3. Otáčením ovladače zdvihu 4 se s pomocí
stupnice 5 nastaví zdvih nýtování. (1 čárka
na stupnici odpovídá 1 mm zdvihu nýto-
vání.)
4. Zelené odblokovací tlačítko 6 se uvolní.
Jestliže odblokovací tlačítko 6 nezapadne
samo, opatrně otáčejte ovladačem zdvihu,
až se tento zablokuje.
Hodnoty zdvihu nýtování uvedené v následující tabulce jsou pouze směrné hodnoty, které jsou
silně závislé na síle materiálu! Nastavovaný zdvih nýtování musí být zjištěn pokusy s přesnou
sílou materiálu. Pro každý pokus musí být použita nová matice!

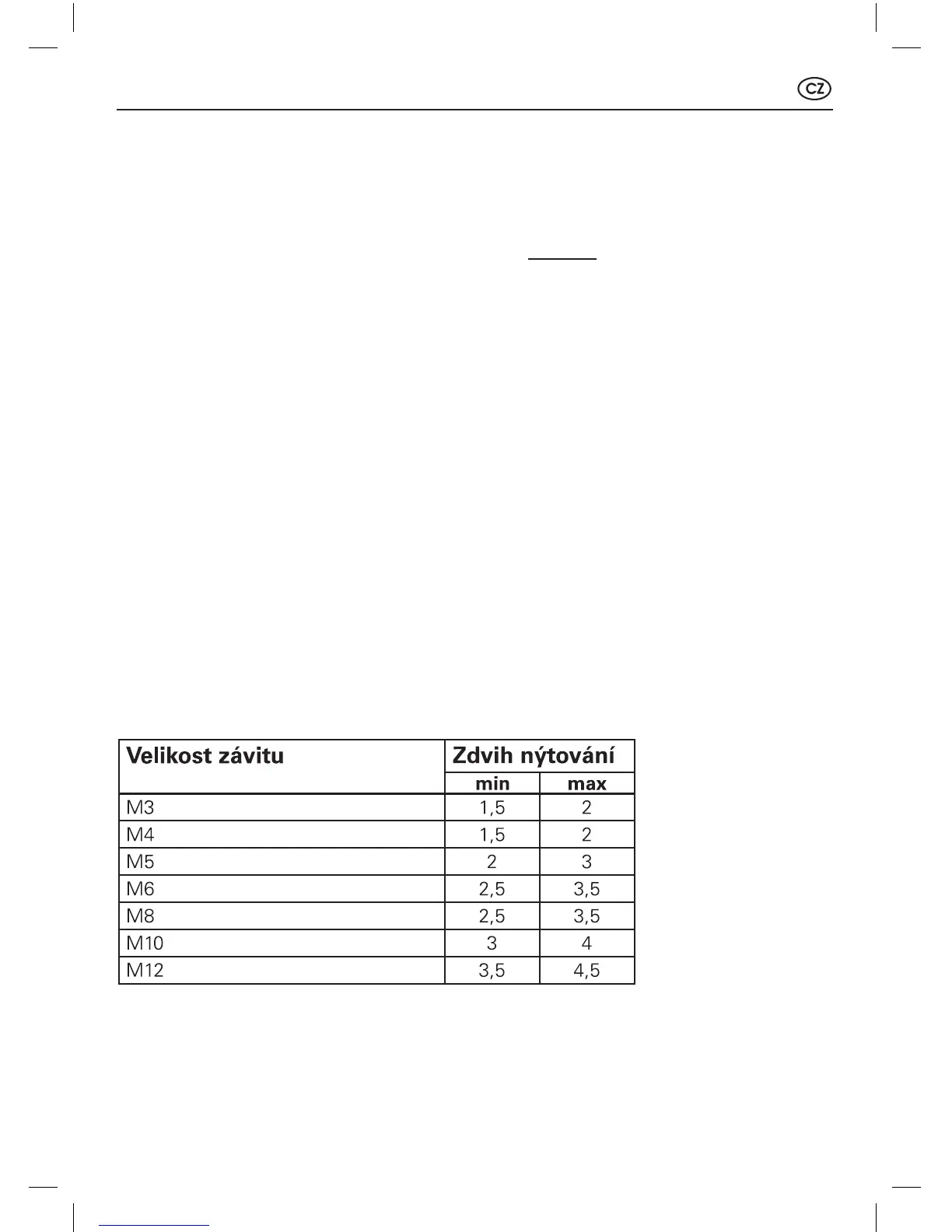

Směrnéhodnotyprozdvihnýtování
