Unità di ricarica veicoli elettrici JOINON WALLBOX I-CON BASIC
18
7.2.2. COLLEGAMENTO DELL’ALIMENTAZIONE DEL DISPOSITIVO
Dispositivi di protezione
A monte della stazione di ricarica devono essere necessariamente installate le protezioni magnetotermiche e
dierenziali richieste dalla norma vigente in materia di impianti elettrici di bassa tensione.
Per installazione singola stazione di ricarica:
- Installare a monte interruttore dierenziale TipoA da 30 mA + interruttore magnetotermico (la scelta dei
dispositivi deve essere idonea alla potenza e all’alimentazione della stazione di ricarica, la protezione da dispersio-
ni in corrente continua è assolta da dispositivo DC Leakage 6 mA integrato all’interno dei prodotti).
Per installazione in batteria di più stazioni di ricarica:
- Installare a monte interruttore dierenziale TipoB da 30 mA + interruttore magnetotermico (la scelta dei
dispositivi deve essere idonea alla potenza e all’alimentazione della stazione di ricarica).
Requisiti di cablaggio
L’allacciamento deve soddisfare alcuni requisiti:
Specifiche allacciamento
Tipo di collegamento Monofase /trifase
Numero di conduttori 2P+T / 3P+N+T
Corrente nominale Fino a 32A
Diametro massimo conduttore 10mm
2
Procedura di collegamento

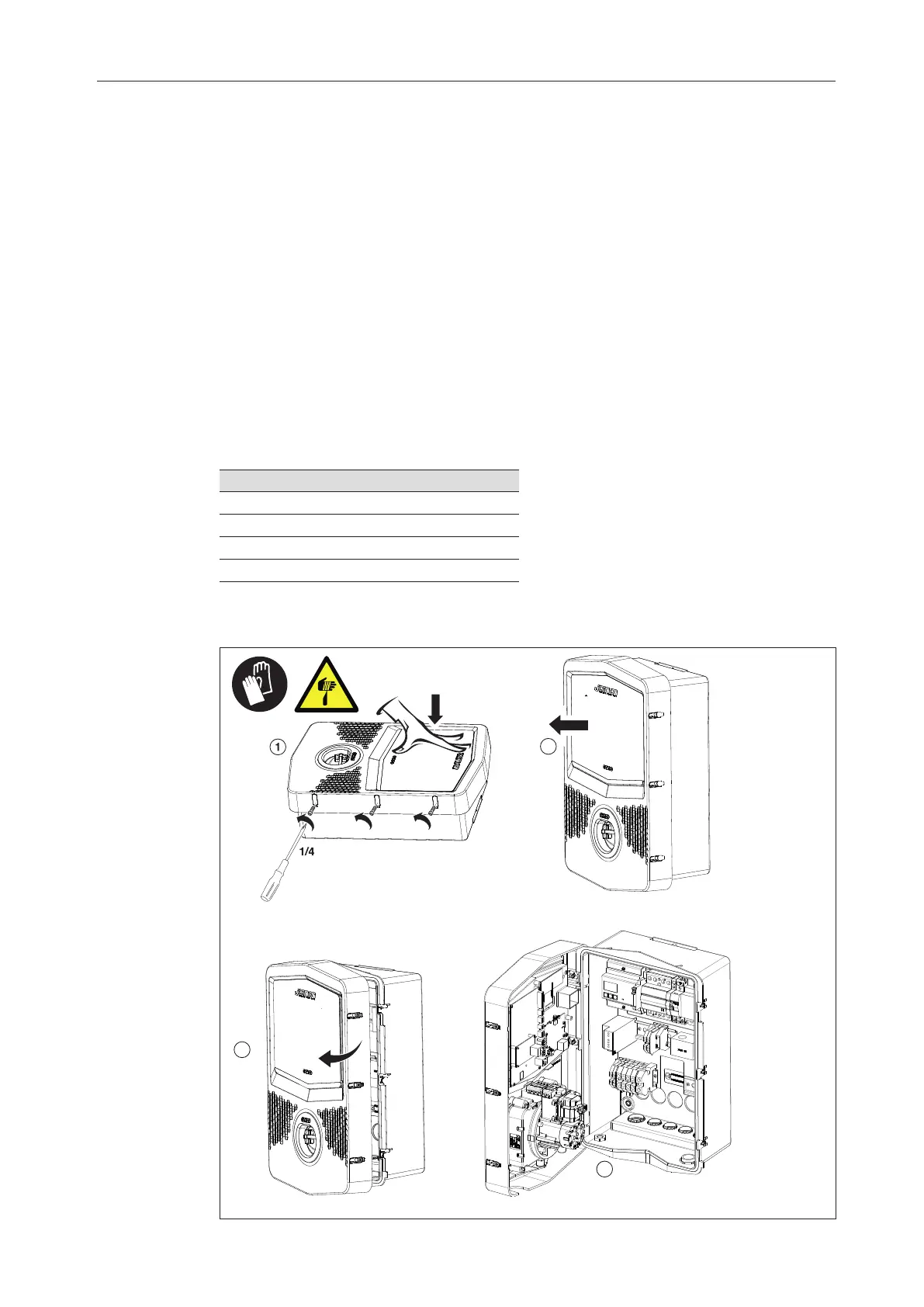

1. Aprire l’involucro come indicato in figura.
3
4
2
