Unité de recharge de véhicules électriques JOINON WALLBOX I-CON BASIC
72
7.2.2. RACCORDEMENT DE L'ALIMENTATION DU DISPOSITIF
Dispositifs de protection
En amont de la station de recharge, on devra nécessairement monter les protections magnétothermiques et
diérentielles requises par la réglementation en vigueur en matière d'installations électriques en basse tension.
Pour installer une station de recharge :
- Installer en amont l'interrupteur diérentiel de type A de 30 mA + l'interrupteur magnétothermique (le choix des
dispositifs doit être approprié à la puissance de l’alimentation de la station de recharge ; la protection contre les
dispersions de courant continu est assurée par le DC Leakage 6 mA intégré aux produits).
Pour une installation en batterie de plusieurs stations de recharge :
- Installer en amont l'interrupteur diérentiel de type B de 30 mA + l'interrupteur magnétothermique (le choix des
dispositifs doit être approprié à la puissance de l’alimentation de la station de recharge).
Conditions requises du câblage
Le raccordement doit remplir certaines conditions :
Spécifications du raccordement
Type de raccordement Monophasé /
triphasé
Nombre de conducteurs 2P+T / 3P+N+T
Intensité nominale Jusqu'à 32 A
Diamètre maximal du conducteur 10 mm
2
Procédure de raccordement

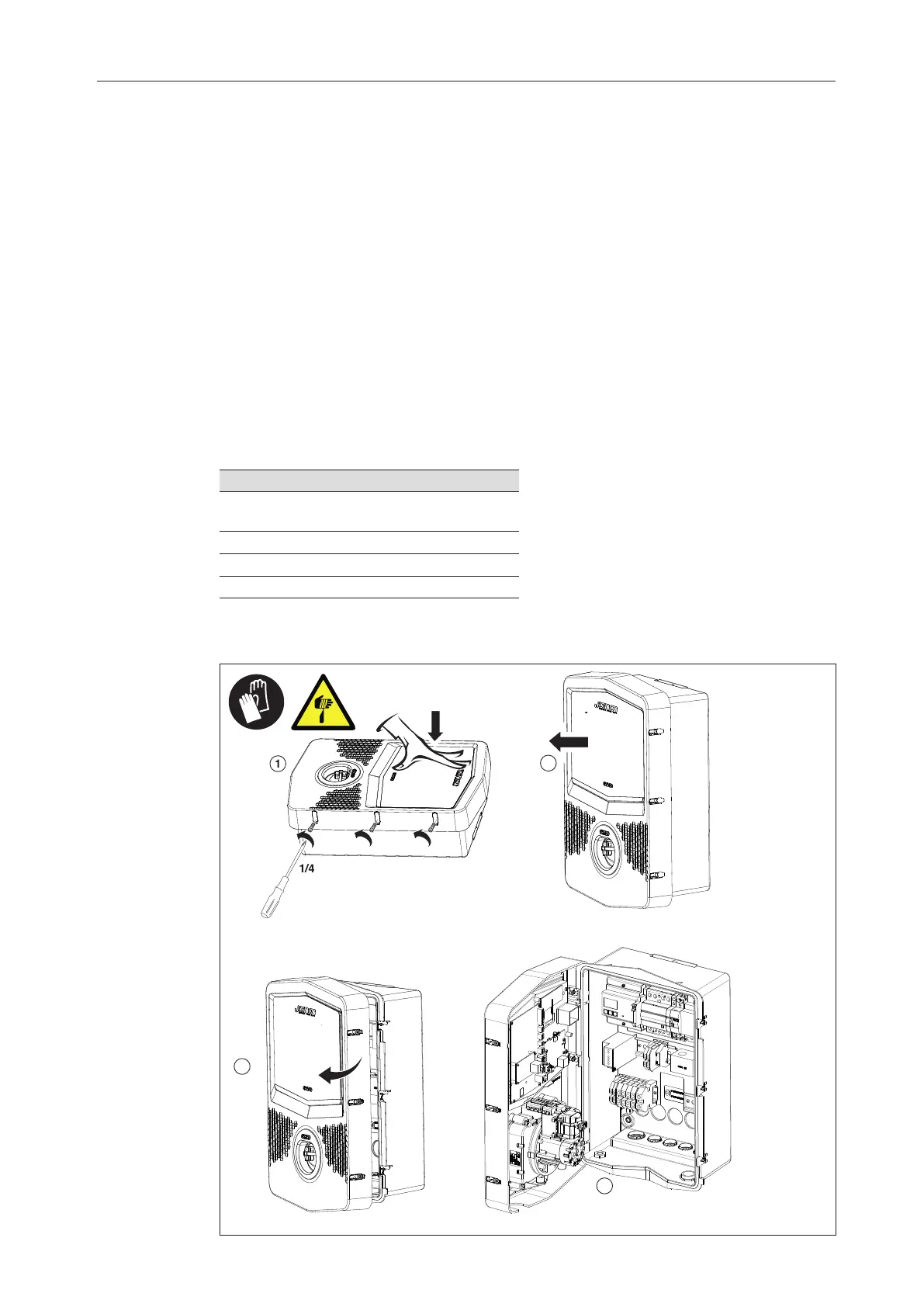

1. Ouvrir le boîtier comme indiqué sur la figure.
3
4
2
