Produktbeschreibung GO2 RH3
DE
4 Produktbeschreibung
4.1 Aufbau

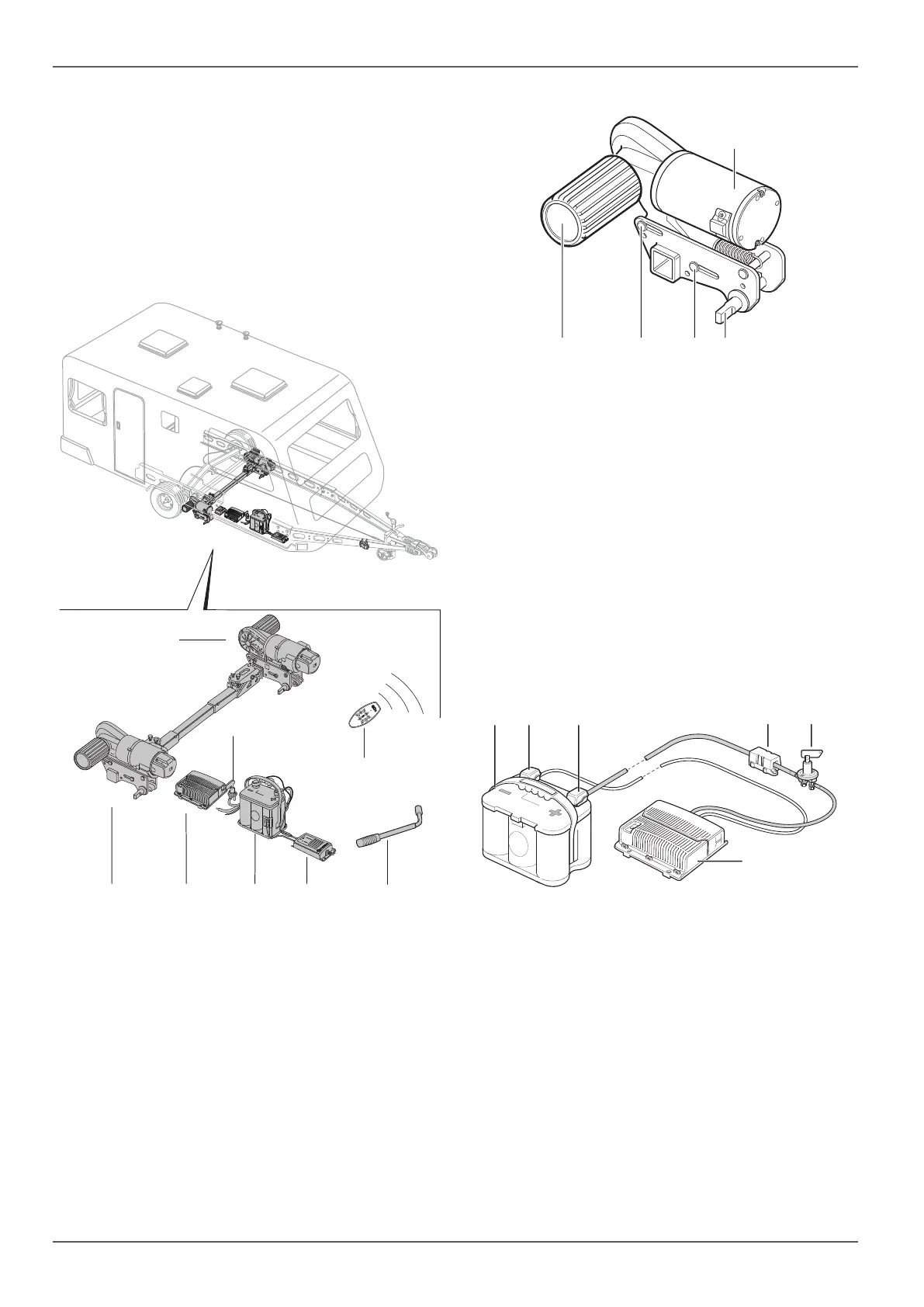

4.1.1 Aufbau Gesamtsystem
Das Rangiersystem besteht aus zwei getrennten An-
triebseinheiten, die jeweils über einen eigenen 12V-
Gleichstrommotor verfügen� Diese Einheiten werden
jeweils in unmittelbarer Nähe der Räder am Fahr-
zeugrahmen montiert und mittels einer Querstange
verbunden�
8
2
1
3
4
5
6
7
Abb. 1
1 Antriebseinheit links (in Fahrtrichtung)
2 Antriebseinheit rechts (in Fahrtrichtung)
3 Steuerung (Abbildung beispielhaft)
4 Batterietrennschalter
5 Batterie
6 Ladegerät
7 Anschwenkhebel
8 Fernbedienung
4.1.2 Aufbau Antriebseinheit
4 3
3 2
1
Abb. 2
1 Elektromotor
2 Anschwenkwelle
3 Statusanzeige An- und Abschwenken
4 Antriebsrolle
4.1.3 Aufbau Spannungsversorgung
WARNUNG
Brandgefahr durch abgedeckte Steuerung
im Innenraum des Wohnwagens
Wird die Steuerung nicht ausreichend belüf-
tet, kann die Steuerung während des Betriebs
überhitzen�
Die Steuerung ausreichend belüften�
Die Steuerung nicht abdecken�
Zeichnung beispielhaft (Steuerung Mover XT)
1 52 3
6
4
Abb. 3
1 Batterie
2 Minuspol
3 Pluspol
4 Sicherung
5 Batterietrennschalter
6 Steuerung
