4 Descrizione del prodotto
4.1 Struttura
4.1.1 Struttura del sistema nel suo complesso
Il sistema di manovra si compone di due unità di tras-
missione distinte, dotata ciascuna di un proprio motore
a corrente continua da 12V� Queste unità vengono
montate il più vicino possibile alle ruote sul telaio del
veicolo per mezzo di una traversa�
8
2
1
3
4
5
6
7

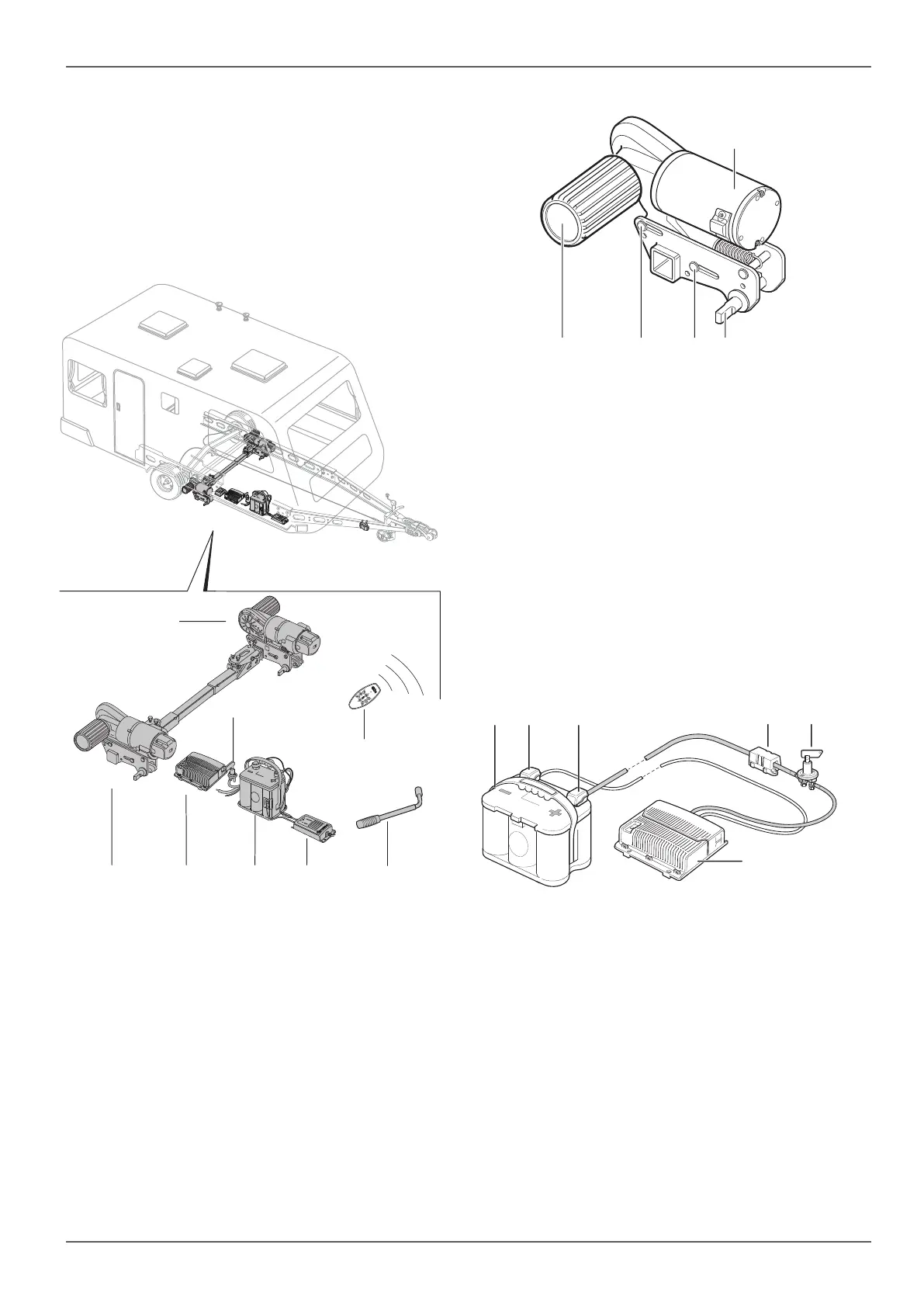

Fig. 1
1 Unità di trasmissione sinistra (in direzione di
marcia)
2 Unità di trasmissione destra (in direzione di
marcia)
3 Centralina (figura di esempio)
4 Staccabatteria
5 Batteria
6 Caricabatterie
7 Leva di avvicinamento
8 Telecomando
4.1.2 Struttura dell’unità di trasmissione
4 3
3 2
1
Fig. 2
1 Motore elettrico
2 Albero di avvicinamento
3 Indicatore di stato di avvicinamento e
allontanamento
4 Rullo di trasmissione
4.1.3 Struttura dell’alimentazione di tensione

AVVERTENZA
Rischio di incendio dovuto alla copertura
della centralina all’interno del caravan
Se la centralina non viena arieggiata a sufficien-
za, può surriscaldarsi durante il funzionamento�

Aerare la centralina in modo sufficiente�

Non coprire la centralina�

Disegno di esempio (centralina del Mover XT)
1 52 3
6
4
Fig. 3
1 Batteria
2 Polo negativo
3 Polo positivo
4 Fusibile
5 Staccabatteria
6 Centralina
