18
User Manual V1.6-2022-01-05 02 Installation Instructions
Step 1
TerminalCable
Step 2
BAT INPUT
+NCNC
-
2.5~3N·m
1
1

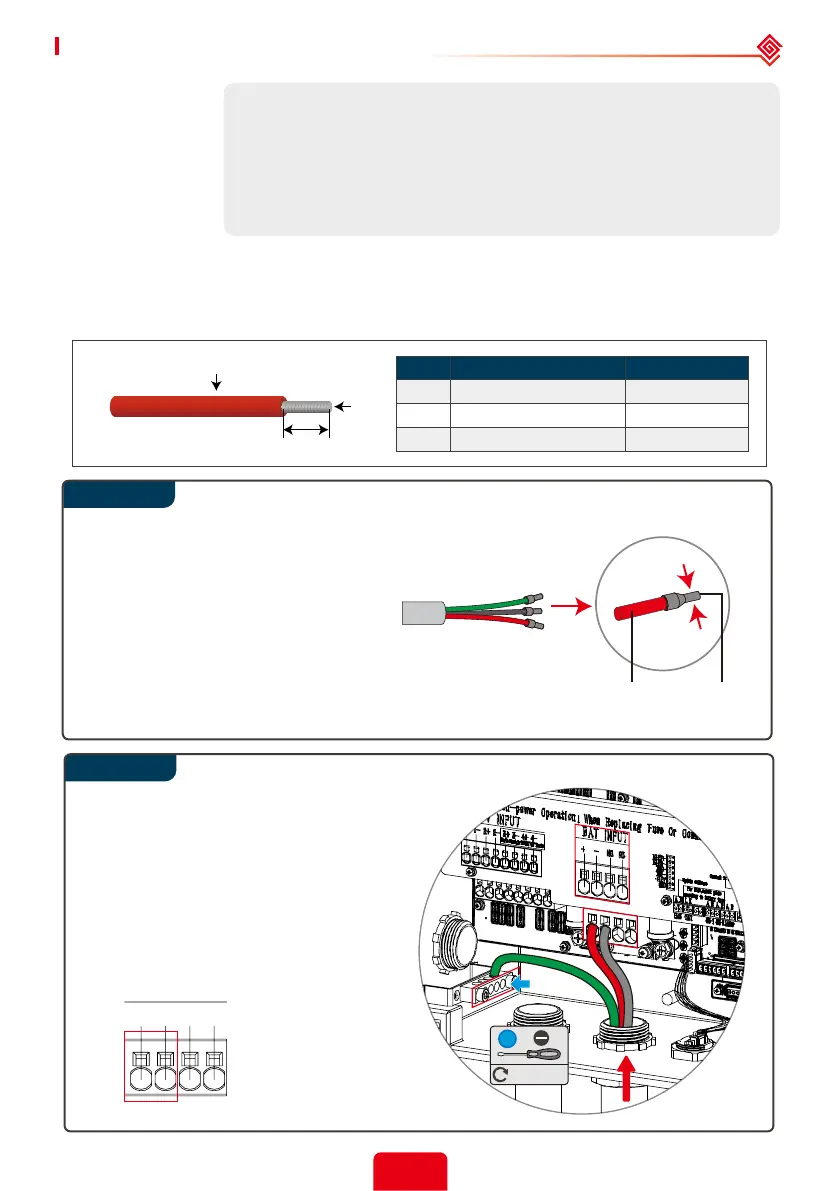

Battery wiring connection process
The maximum battery current is 50A; please use 90°C, #6 AWG copper building wire (e.g.,
THHN, THWN-2, XHHW, or RHH wire).
Do not use aluminum cables .
Use the correct wire ferrule from the accessory box. Crimp the
ferrule onto the conductor core tightly, as shown below.
Note:
Make sure the cable jacket is not locked
within the wire ferrule’s crimped section.
It is not necessary to utilize a wire
ferrule if using a solid (non-stranded)
conductor, just remove the insulation.
Run the battery cables through a
conduit opening below the battery (BAT
INPUT) terminals.
Connect battery cables to battery
terminals. If the battery wiring includes
an equipment grounding conductor (PE
wire), connect it to the ground bus bar.
Grade
Value
Description
A
A
Conductor core section
conductor core length
Outside Diameter
6AWG
18mm(0.71 in.)
Max 7.4mm(0.29 in.)
B
B
C
C
• L’utilisation de ls inappropriés peut causer un mauvais contact et un
obstacle élevé, ce qui est dangereux pour le système.
N’enlevez pas le boulon imperméable à l’eau des terminaux d’entrée DC
si les terminaux d’entrée DC d’A-ES ne sont pas connectés aux chaînes
photovoltaïques. Dans le cas contraire, il peut aecter le niveau de
propriété intellectuelle de A-ES.
• Assurez-vous que les câbles de batterie sont connectés correctement.
Les polarités de la batterie doivent être connectées en conséquence.
