02 Installation Instructions User Manual V1.6-2022-01-05

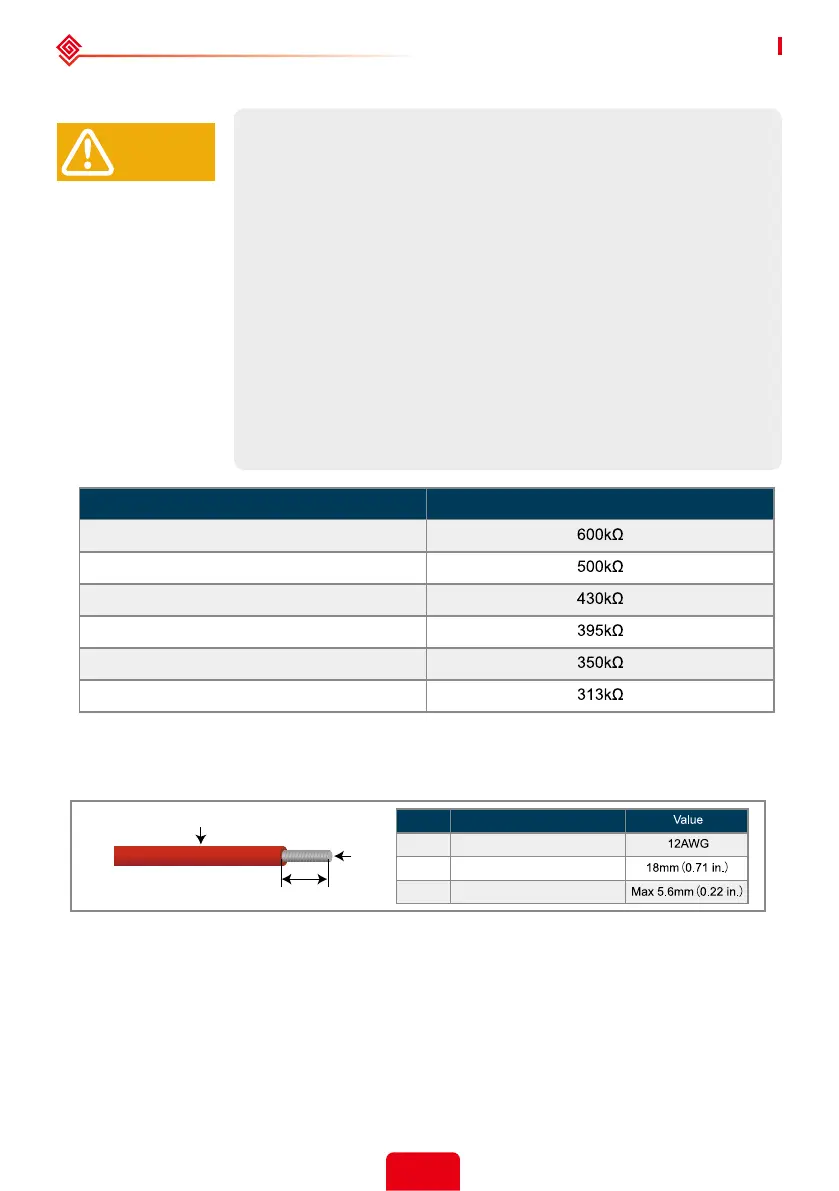

Before PV wiring connection, please read this section carefully.
• The total short-circuit current of PV string must not exceed inverter's
maximum DC short-circuit current.
• Positive and negative poles of PV strings should not be grounded.
• Conductor size should be no less than #12 AWG due to no internal PV
circuit current protection device.
• For the minimum isolation resistance to ground of the PV string,
please refer to the below table.
Avant la connexion de câblage PV, s’il vous plaît lire cette section
attentivement.
• Le courant de court-circuit total de la chaîne PV ne doit pas dépasser
le courant de court-circuit DC maximal de l’onduleur.
• Les poteaux positifs et négatifs des cordes photovoltaïques ne doivent
pas être cloués à la terre.
• Les spécications des conducteurs ne doivent pas être inférieures à
celle d’AWG12 en raison de ne pas être reliée au fusible.
• Pour la résistance minimale à l’isolement au sol de la chaîne PV,
veuillez consulter le tableau ci-dessous.
PV wiring connection process
Please use 90°C wire, #12AWG Copper.
Do not use aluminum cables .
B
A
Grade
A
B
C
Description
Conductor core section
Conductor core length
Outside Diameter
GW5000A-ES
GW6000A-ES
GW7000A-ES
GW7600A-ES
GW8600A-ES
GW9600A-ES
Inverter Model
Minimum isolation resistance
2.4.2 PV Wiring Connection
WARNING!
